CPI-WAM800
ワイヤレスデジタルオーディオモジュール基板

型番：CPI-WAM800

概要

CPI-WAM800は、ワイヤレスデジタルオーディオモジュールCPI-WAM001を基板上に実装した、試作、実験、組み込み用途に最適な製品です。インターフェース部のスルーホールを2.54mmピッチのマトリクス上に配置していますので、添付のコネクタセットにて、ユニバーサル基板への実装が可能です。また、周辺回路の一部が搭載されているため、簡便にご利用いただけます。特にUSB親機モデルの場合は、ユーザー回路の追加は不要です。

ワイヤレスヘッドフォン/ヘッドセット/スピーカ
ホームシアター用リアスピーカ
MP3/CD/DVDプレーヤー・スマートフォン・タブレットPCからの無線オーディオ送信機
PCから無線による音楽・音声の送信
電子楽器の無線化
テレビ・セットトップボックス・ラジオの音声無線化
野外コンサート用スピーカ
大規模工場内放送用スピーカ

など、オーディオ信号通信の無線化にご利用いただく際の試作や実験に最適な製品です。

特長

USB DACなどのデジタル音声データの無線化を容易に実験できます
無線モジュールが実装済みなので、半田付け作業の手間を省けます
実験・試作などで使用されるユニバーサル基板へ容易に実装できます
LINKステータスLEDや、子機にはペアリングスイッチが実装されています
外部アンテナタイプ（-E)は、スリーブアンテナと専用ケーブルが付属します。

添付品

スリーブアンテナ、コネクタ変換ケーブル（-E：外部アンテナタイプの場合）
6ピンヘッダーコネクタ　×2
6ピンヘッダーソケット　×2
10mm 樹脂スペーサ　×4
M2.6 スペーサ取り付けネジ ×8

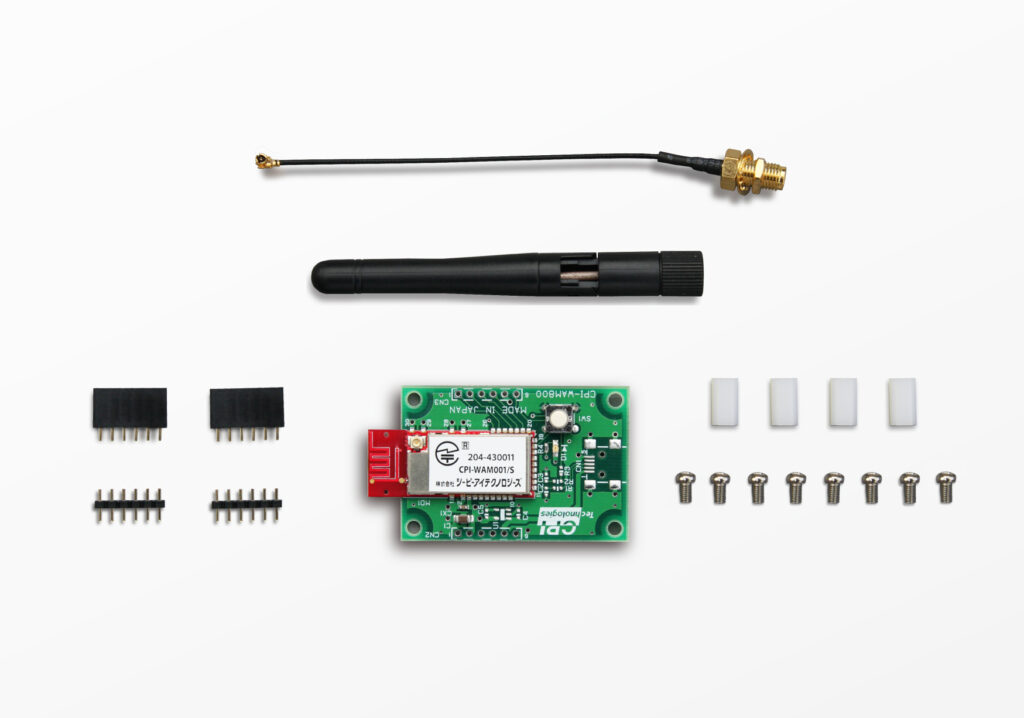

CPI-WAM800/S-Eと添付品

※タイプMUの場合にUSBケーブル（A/miniB)は添付していませんので、別途ご用意ください。

製品リスト

名称	モジュール		入力	出力	アンテナタイプ
名称	親	子	入力	出力	アンテナタイプ
CPI-WAM800/MU-I	○	–	USB	–	内蔵
CPI-WAM800/MI-I	○	–	I2S	–	内蔵
CPI-WAM800/S-I	–	○	–	I2S	内蔵
CPI-WAM800/MU-E	○	–	USB	–	外部(CPI-WAM901、CPI-WAM902が同梱されます)
CPI-WAM800/MI-E	○	–	I2S	–	外部(CPI-WAM901、CPI-WAM902が同梱されます)
CPI-WAM800/S-E	–	○	–	I2S	外部(CPI-WAM901、CPI-WAM902が同梱されます)

オプション

名称	内容・構成
CPI-WAM901	外部アンテナ用コネクタ変換ケーブル　10cm（指定品）
CPI-WAM902	スリーブアンテナ（指定品）
CPI-WAM903	パッチアンテナ（指定品）外部アンテナタイプの製品に同梱されているコネクタ変換ケーブルに接続します
CPI-WAM904	八木アンテナ用同軸ケーブル　5m（指定品）外部アンテナタイプの製品に同梱されているコネクタ変換ケーブルに接続します
CPI-WAM905	八木アンテナ（指定品：ナテック社 YA2415A）八木アンテナ用同軸ケーブル（CPI-WAM-904)が必要です

注意：CPI-WAMシリーズに上記オプション以外のものを使用する場合は、別途認証取得が必要となります。

価格表

型番	内容・構成	価格（税込）
CPI-WAM800/MU-I	親モジュール基板／USB入力／内蔵アンテナタイプ	¥8,030
CPI-WAM800/MI-I	親モジュール基板／I2S入力／内蔵アンテナタイプ	¥8,030
CPI-WAM800/S-I	子モジュール基板／I2S出力／内蔵アンテナタイプ	¥8,030
CPI-WAM800/MU-E	親モジュール基板／USB入力／外部アンテナタイプスリーブアンテナ、コネクタ変換ケーブル付き	¥9,570
CPI-WAM800/MI-E	親モジュール基板／I2S入力／外部アンテナタイプスリーブアンテナ、コネクタ変換ケーブル付き	¥9,570
CPI-WAM800/S-E	子モジュール基板／I2S出力／外部アンテナタイプスリーブアンテナ、コネクタ変換ケーブル付き	¥9,570

オプション

型番	内容・構成	価格（税込）
CPI-WAM901	外部アンテナ用コネクタ変換ケーブル 10cm（指定品）	¥1,650
CPI-WAM902	スリーブアンテナ（指定品）	¥1,320
CPI-WAM903	パッチアンテナ（指定品）外部アンテナタイプのモジュールに同梱されているコネクタ変換ケーブルに接続します	¥8,030
CPI-WAM904	八木アンテナ用同軸ケーブル 5m（指定品）外部アンテナタイプのモジュールに同梱されているコネクタ変換ケーブルに接続します	¥15,950
CPI-WAM905	八木アンテナ（指定品：ナテック社YA2415A）八木アンテナ用同軸ケーブルが必要です	¥41,470

ご注意：
オプション（CPI-WAM9XX)以外のアンテナ、ケーブルは、別途認証を取得してからご利用ください。

無線機器の注意

本製品は2.4GHz帯の無線を使用しています。この周波数帯では、無線LAN、Bluetooth、アマチュア無線、デジタルコードレス電話、電子レンジなど、さまざまな機器が利用しています。そのため、これらの機器に妨害を与えたり、またこれらの機器から妨害を受けて、音声が途切れたり、通信が成立しない場合があります。安定した通信を行うためには

上記の機器からできる限り離す
親子のアンテナを互いに見通せる場所に設置する
アンテナを周囲の金属からできる限り離す

ことが必要です。

この機器の使用周波数帯では、電子レンジ等の産業・科学・医療用機器のほか工場の製造ライン等で使用されている移動体識別用の構内無線局（免許を要する無線局）及び特定小電力無線局（免許を要しない無線局）並びにアマチュア無線局（免許を要する無線局）が運用されています。

この機器を使用する前に、近くで移動体識別用の構内無線局及び特定小電力無線局並びにアマチュア無線局が運用されていないことを確認して下さい。
万一、この機器から移動体識別用の構内無線局に対して有害な電波干渉の事例が発生した場合には、速やかに使用周波数を変更するか又は電波の発射を停止して下さい。
その他、この機器から移動体識別用の特定小電力無線局あるいはアマチュア無線局に対して有害な電波干渉の事例が発生した場合など何かお困りのことが起きたときは、弊社までお問い合わせ下さい。
