CPI-WAM001
ワイヤレスオーディオモジュール

型番：CPI-WAM001

概要

ワイヤレスデジタルオーディオモジュールCPI-WAM001は、離れた場所に無線によって音声を伝えるモジュールです。親モジュールはUSBまたはI2Sからのデジタル音声データを無線で送信し、子モジュールはその信号を受信して、I2Sとして出力します。デジタルデータのまま離れた場所へ伝送できますので、高音質な音声再生が可能です。また1つの親モジュールから最大4つまでの子モジュールへ同時配信が可能です。

ワイヤレスヘッドフォン/ヘッドセット/スピーカ
ホームシアター用リアスピーカ
MP3/CD/DVDプレーヤー・スマートフォン・タブレット
PCからの無線オーディオ送信機PCから無線による音楽・音声の送信
電子楽器の無線化
テレビ・セットトップボックス・ラジオの音声無線化
野外コンサート用スピーカ
大規模工場内放送用スピーカ

など、オーディオ信号通信の無線化にご利用いただくことができます。

特長

USB DACなどのデジタル音声データ通信の無線化が、簡単に実現できます
1つの親モジュールから、最大4つの子モジュールへの配信が可能です
音声データは無圧縮のまま通信するため、遅延の少ない再生ができます
日本国内では無許可で使用できます（工事設計認証取得済み）
指定のスリーブアンテナ同士で、見通し100m以上の通信が可能です
指定の八木アンテナ同士で、見通し1km以上の通信が可能です

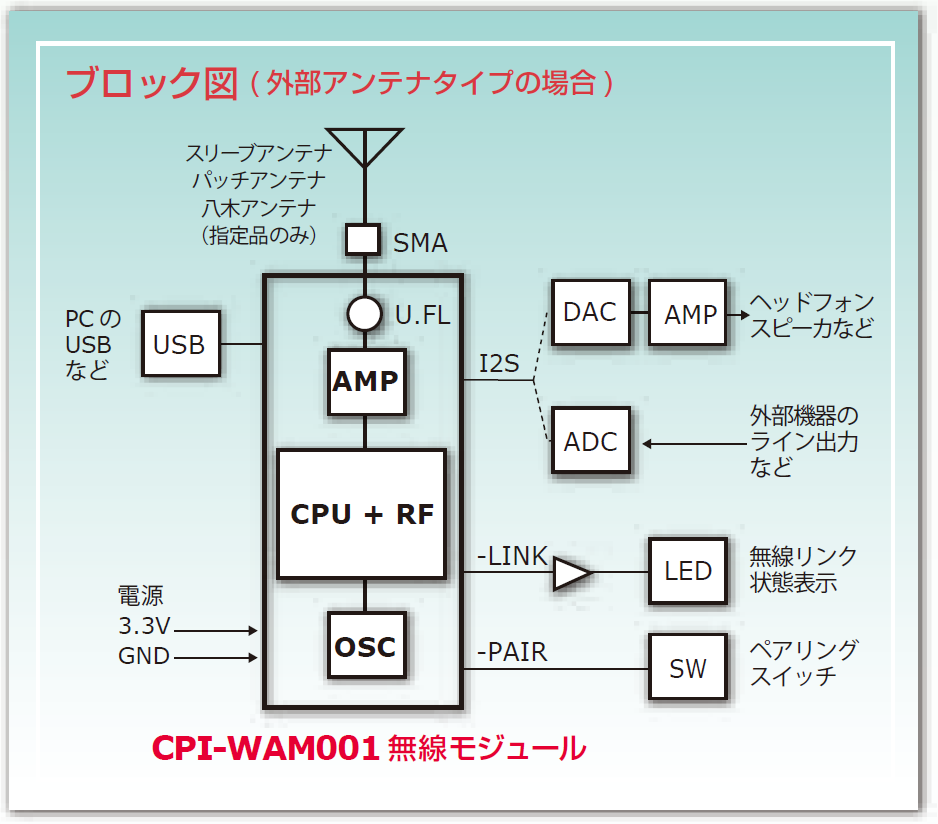

機能

PC上の音声データなどを、無線で飛ばすことができます。モジュールは、Windows7の場合、USBオーディオデバイスのスピーカに見えます。（MU：親モジュールUSBタイプの場合）
I2Sに対応したA/Dコンバータや、デジタルオーディオレシーバなどを接続することで、一般のライン入力やデジタル光入力の音声を、無線で飛ばすことができます。（MI：親モジュールI2Sタイプの場合）
I2Sに対応したD/Aコンバータやデジタルオーディオトランスミッタなどを接続することで、親モジュールからのデジタル音声データを受信し、ライン出力したり、デジタル光出力することができます。アンプなどを追加すれば、「無線USB DAC」にすることもできます。（S：子モジュールの場合）
親子モジュール間の無線リンクの生成（ペアリング）は、親モジュールが電波的に見える状態において、子モジュールに接続したペアリングスイッチをオンにすることで可能となります。また、一度でもリンクが正常に成立すると、モジュールにその情報が保持され、以降の電源投入ごとに、相手が見える状態にあれば、自動的にリンクが成立します。
無線リンクの状態を示す出力があるので、LEDなどでそれを表示することができます。

仕様

型番	CPI-WAM001
名称	ワイヤレスデジタルオーディオモジュール
	/MU-I	親モジュール / USB入力 / 内蔵アンテナタイプ
	/MI-I	親モジュール / I2S入力 / 内蔵アンテナタイプ
	/S-I	子モジュール / I2S出力 / 内蔵アンテナタイプ
	/MU-E	親モジュール / USB入力 / 外部アンテナタイプ (CPI-WAM901、CPI-WAM902が同梱されます)
	/MI-E	親モジュール / I2S入力 / 外部アンテナタイプ (CPI-WAM901、CPI-WAM902が同梱されます)
	/S-E	子モジュール / I2S出力 / 外部アンテナタイプ (CPI-WAM901、CPI-WAM902が同梱されます)
インターフェース	USB(MU)	USB2.0 Full Speed オーディオデバイスクラス
	I2S入力（MI)	DATA=MSBファースト16bit有効 Fs=WCLK=32/44.1/48kHz BCLK=64Fs MCLK=未使用
	I2S出力（S)	DATA=MSBファースト16bit有効 Fs=WCLK=32/44.1/48kHz BCLK=64Fs MCLK=256Fs
無線	周波数	2.4GHz帯
	対応アンテナ	内蔵アンテナ(-I)	モジュール上のパターンアンテナ (外部アンテナ接続不可)
	対応アンテナ	外部アンテナ (-E)	弊社が指定するスリーブ／パッチ／八木アンテナ (内蔵アンテナ無効)
	データ圧縮	なし
	リンク数	1～4
	リンク方法	子モジュールの-PAIR端子をLレベルにする（通常押しボタンスイッチによる）
到達距離	スリーブアンテナ同士	見通しで100m以上（実測値）
到達距離	八木アンテナ同士	見通しで1㎞以上（実測値）
音声	対応フォーマット (MU)	PCM ステレオ 16bit 32/44.1/48kHz ^*1
音声	データ遅延	1024サンプル（23.22ms@44.1kHz)
モジュール	電源電圧	3.3V±0.3V
	消費電流^*2	MU	未リンク時　20mA　リンク時　40mA
		MI	未リンク時　17mA　リンク時　38mA
		S	未リンク時　37mA　リンク時　28mA
	動作温度範囲	5～50℃
	保存温度範囲	-5～70℃
	寸法	36.5×14.7㎜　最大厚み　3.5㎜
	形状	表面実装用の半田付け端子（凹型）を持つ基板モジュール
	認証	工事設計認証取得済み（日本国内において無許可で使用可能）

*1 OSや音声再生ソフトは、デバイス側の能力値に合わせてデータを変換することができるため、これ以外のデータでも再生すること自体は可能です。

*2 オフィス環境下での実測値。電流は周囲の環境や動作状態によって容易に変化するため、設計上の参考値としてください。実際には100mA以上の供給能力を持つ電源を推奨します。

価格表

型番	内容・構成	価格(税込)
CPI-WAM001/MU-I	親モジュール／USB入力／内蔵アンテナタイプ	¥6,380
CPI-WAM001/MI-I	親モジュール／I2S入力／内蔵アンテナタイプ	¥6,380
CPI-WAM001/S-I	子モジュール／I2S出力／内蔵アンテナタイプ	¥6,380
CPI-WAM001/MU-E	親モジュール／USB入力／外部アンテナタイプスリーブアンテナ、コネクタ変換ケーブル付き	¥7,920
CPI-WAM001/MI-E	親モジュール／I2S入力／外部アンテナタイプスリーブアンテナ、コネクタ変換ケーブル付き	¥7,920
CPI-WAM001/S-E	子モジュール／I2S出力／外部アンテナタイプスリーブアンテナ、コネクタ変換ケーブル付き	¥7,920

オプション

型番	内容・構成	価格(税込)
CPI-WAM901	外部アンテナ用コネクタ変換ケーブル 10cm（指定品）	¥1,650
CPI-WAM902	スリーブアンテナ（指定品）	¥1,320
CPI-WAM903	パッチアンテナ（指定品）外部アンテナタイプのモジュールに同梱されているコネクタ変換ケーブルに接続します	¥8,030
CPI-WAM904	八木アンテナ用同軸ケーブル 5m（指定品）外部アンテナタイプのモジュールに同梱されているコネクタ変換ケーブルに接続します	¥15,950
CPI-WAM905	八木アンテナ（指定品：ナテック社YA2415A）八木アンテナ用同軸ケーブルが必要です	¥41,470

ご注意：
オプション（CPI-WAM9XX)以外のアンテナ、ケーブルは、別途認証を取得してからご利用ください。

CPI-WAM,WXシリーズ無線機器の注意

本製品は2.4GHz帯の無線を使用しています。この周波数帯では、無線LAN、Bluetooth、アマチュア無線、デジタルコードレス電話、電子レンジなど、さまざまな機器が利用しています。そのため、これらの機器に妨害を与えたり、またこれらの機器から妨害を受けて、音声が途切れたり、通信が成立しない場合があります。安定した通信を行うためには

上記の機器からできる限り離す
親子のアンテナを互いに見通せる場所に設置する
アンテナを周囲の金属からできる限り離す

ことが必要です。

この機器の使用周波数帯では、電子レンジ等の産業・科学・医療用機器のほか工場の製造ライン等で使用されている移動体識別用の構内無線局（免許を要する無線局）及び特定小電力無線局（免許を要しない無線局）並びにアマチュア無線局（免許を要する無線局）が運用されています。

この機器を使用する前に、近くで移動体識別用の構内無線局及び特定小電力無線局並びにアマチュア無線局が運用されていないことを確認して下さい。
万一、この機器から移動体識別用の構内無線局に対して有害な電波干渉の事例が発生した場合には、速やかに使用周波数を変更するか又は電波の発射を停止して下さい。
その他、この機器から移動体識別用の特定小電力無線局あるいはアマチュア無線局に対して有害な電波干渉の事例が発生した場合など何かお困りのことが起きたときは、弊社までお問い合わせ下さい。
