概要
CPI-WX101シリーズは、PCやオーディオ機器、テレビなどの音声を無線化して伝送する装置です。親機は音声入力の種類によって2つのタイプがあります。子機は電池で動作するアンプで、 親機からの音声をヘッドホンやイヤホンなどに出力します。
製品リスト
| 機能 | 型番 | 概要 | 説明 | 付属品 |
|---|---|---|---|---|
| 親機 | CPI-WX101/MU | デジタル（USB)入力 | PC等で再生できる音声を子機へ送信します。 | USBケーブル |
| CPI-WX101/MA | アナログ入力 | AV機器のヘッドホンやイヤホン出力の音声を子機へ送信します。 | ACアダプタ | |
| 子機 | CPI-WX101/S | アナログ出力 | 親機からの音声を受信して、ヘッドホンやイヤホンに出力します。 | なし |
特長
- 音声をデジタル化して伝送するため、 高音質な再生が可能です。
- 音声を圧縮せずに伝送するため、 遅延の少ない再生ができます。
- 日本国内では無許可で使用できます。
機能
親機タイプ MU
- PCのUSBポートに接続して、音楽データなどを無線で子機へ伝送します。
- 音源データを改変せずに伝送できるので、元の音質を損なうことなく無線化できます。
- Windowsからは､USBオーディオクラスのスピーカに見えるため、 PC上で再生できるあらゆる音声が無線化できます。
親機タイプ MA
- オーディオ機器のヘッドホン出力やテレビのイヤホン出力からの音声を無線化して子機へ伝送します。
- 遅延が少ない無線伝送方式のため、テレビでの映画鑑賞やビデオゲームなどにもお使いいただけます。
子機タイプ S
- ヘッドホン向けの専用ICで音声を増幅、音量調整をしているため、高音質な再生ができます。
- 1台の親機に対して同時に4台までお使いいただけます。
- 複数人で一つの音源を聞く場合でも、それぞれがお好みの音量に設定できます。
- 電池駆動なので、音声を聞きながら移動することもできます。
仕様

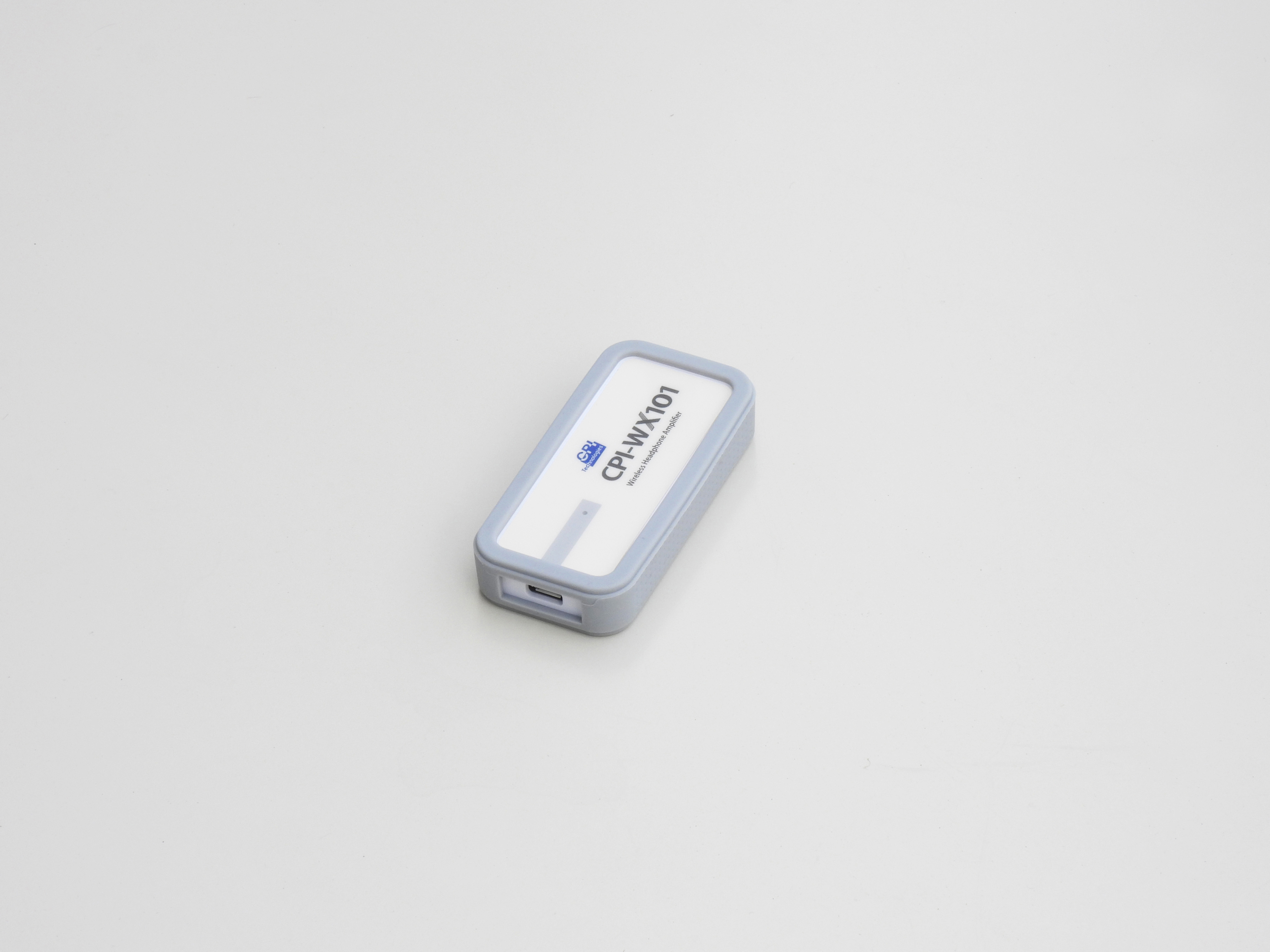

CPI-WX101/MU：親機 デジタル(USB)入力
| インターフェイス | USBコネクタ | マイクロBコネクタレセプタクル |
|---|---|---|
| USB仕様 | USB2.0Full Speed / USB Audio Class 1.0 | |
| 対応フォーマット | PCMステレオ 16ビット 32/44.1/48kHz*1 | |
| 本体 | 表示 | 電源/リンク：青色LED |
| 電源 | USBより供給 バスパワード（ハブ対応） 4.4～5.25V 100mA以下 | |
| 寸法 | 38.6mm×78.6mm×15.5mm | |
| 重量 | 約32g | |
| 確認済みOS | Windows 8.1,10,11,iOS9.2.1, iOS16.1.2*2 | |
| 付属品 | USBケーブル | Aプラグ － マイクロB プラグ 約1.8m |
*1：OSや音声再生ソフトは、デバイス側の能力値に合わせてデータを変換することができるため、これ以外のデータでも再生すること自体は可能です。
*2：iPhoneにはカメラアダプタを使用して接続します。

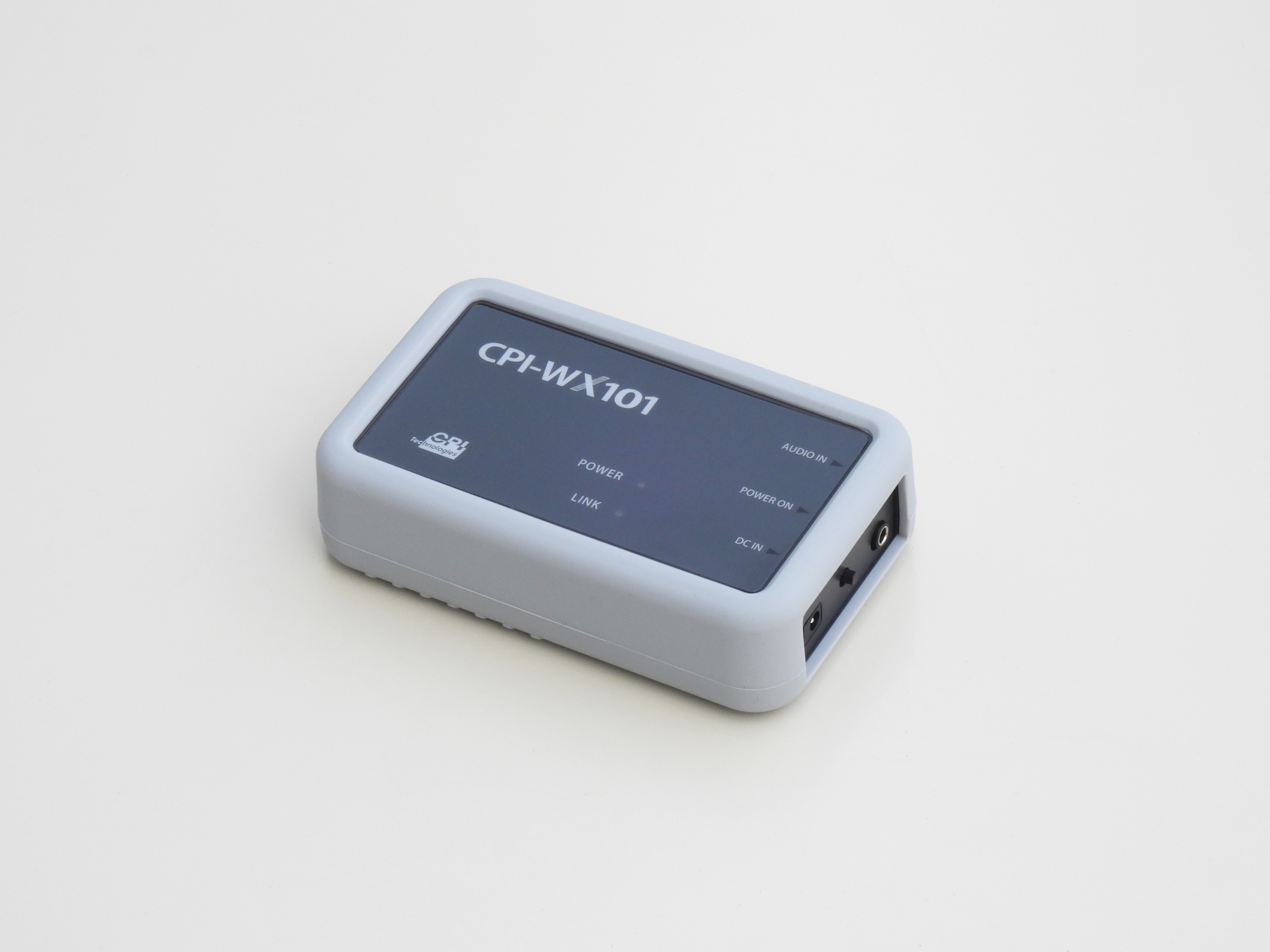

CPI-WX101/MA：親機 アナログ入力
| インターフェイス | アナログ入力 | Φ3.5mmステレオミニジャック 入力抵抗：22kΩ |
|---|---|---|
| 最大入力レベル | 約１Vrms(過電圧保護) | |
| 対応音源 | AV機器のヘッドホン/イヤホン出力 | |
| 本体 | 表示 | 電源：緑色 LED、 リンク：緑色LED |
| スイッチ | 電源オン/オフ | |
| 電源コネクタ | DCジャック（EIAJ-2） | |
| 電源 | 5V 100mA以下 | |
| 寸法 | 74mm×120ｍｍ×32.5mm(突起物を除く) | |
| 重量 | 約150g | |
| 付属品 | ACアダプタ | AC100～240V 50/60Hz 0.3A |

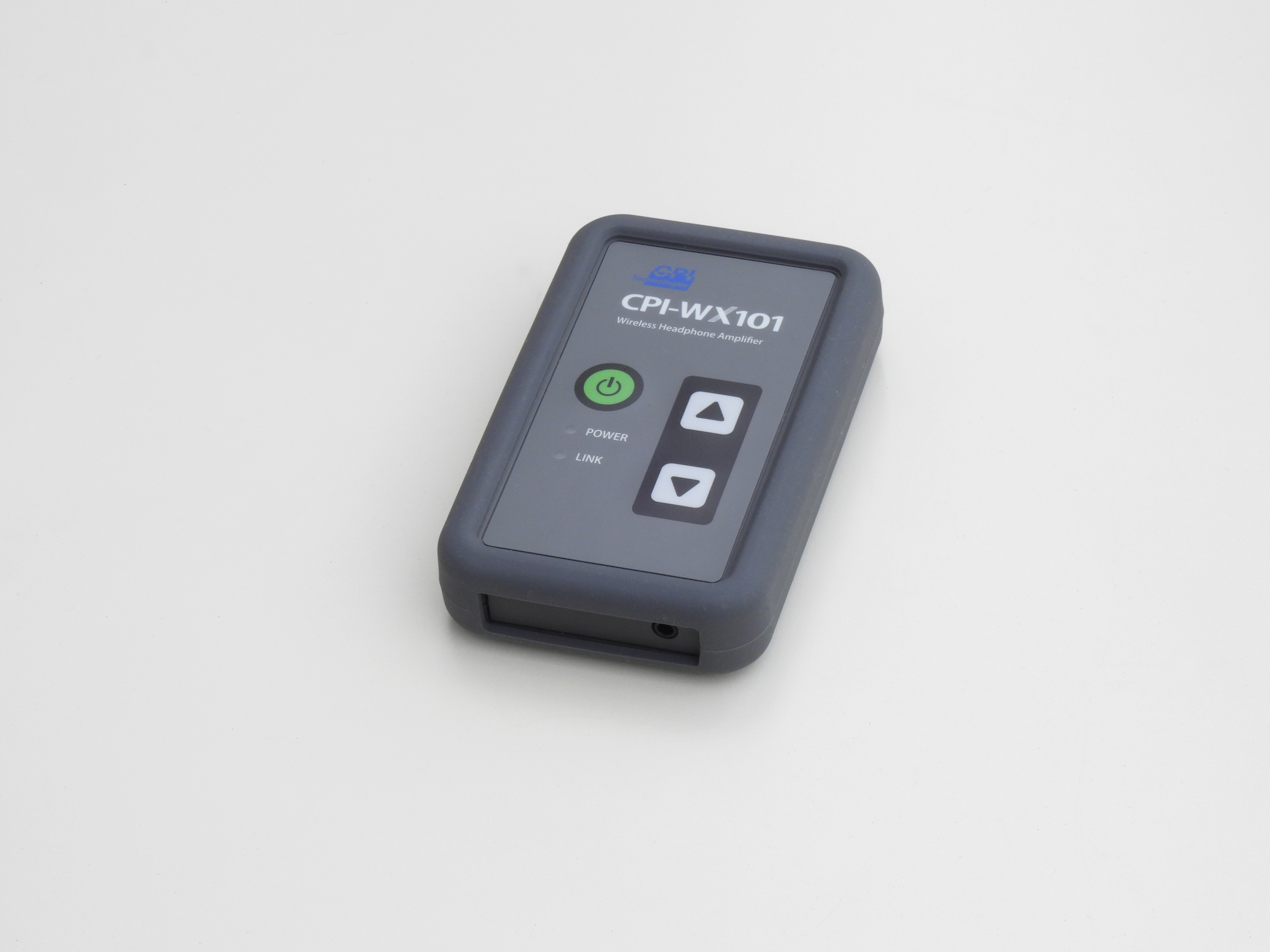

CPI-WX101/S：子機 アナログ出力
| インターフェイス | ヘッドホン出力 | Φ3.5mmステレオミニジャック 適合負荷インピーダンス16Ω以上 |
|---|---|---|
| アンプ | 100mW ＠ 16Ω | |
| 音量調整 | 64ステップ＋ミュート | |
| 本体 | 表示 | 電源：緑色 LED、 リンク：緑色 LED |
| スイッチ | 電源オン/オフ/ペアリング、 音量大、音量小 | |
| 電源 | 単４電池２本（1.5Vアルカリ乾電池又は1.2Vニッケル水素充電池） | |
| 電池動作時間 （参考） | アルカリ乾電池 ７時間30分以上 | |
| ニッケル水素充電池（エネループ）6時間30分以上 | ||
| 寸法 | 74mm×120ｍｍ×24mm(突起物を除く) | |
| 重量 | 140g（電池含まず） |
共通
| 無線 | 無線モジュール | CPI-WAM001シリーズ搭載（工事設計認証取得済み） |
|---|---|---|
| 周波数 | 2.4GHz帯 | |
| アンテナ | 内蔵 | |
| 音声データ圧縮 | なし | |
| 到達距離 | 見通しで10m程度(使用環境に依存) | |
| 親機への子機接続数 | １～４ | |
| 音声 | 遅延時間 | 21.33ms@48kHz/23.22ms@44.1kHz/32ms@32kHz(1024サンプル) |
| 本体 | 動作温度範囲 | 5～50℃ |
| 保存温度 | -5～70℃ |
