概要

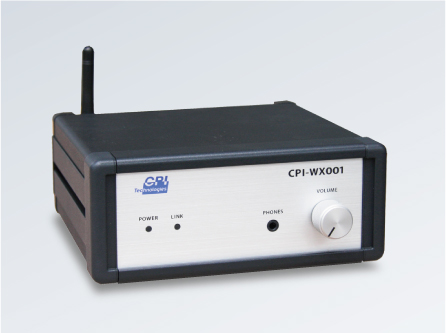

ワイヤレスオ ーディオ アダプタCPI-WX001 は、無線により音声を離れたところに伝送できる装置です。親機はUSBまたは ライン／光デジタルからの音声データを無線で送信し、子機はその信号を受信して、ライン／光 デジタルとして出力します。USBや光デジタルの場合は、音源データの改変なく、離れた場所へ伝送できるため、高音質な再生が可能です。また、1台の親機から最大４台までの子機へ同時配信が可能です。
特長
- 音声をデジタル化して伝送するため、高品質な再生が可能です。
- USB や光デジタルのときは、音源からのデータ改変がない、ビットパーフェクトな伝送が可能です
- 音声データは圧縮せずに伝送するため、遅延の少ない再生ができます
- 1 台の親機から、最大 4 台の子機への配信が可能です
- 標準搭載のスリーブアンテナ同士で、見通し 100m 以上の伝送が可能です
- 日本国内では無許可で使用できます（工事設計認証取得済み無線モジュール使用）
機能
- PC 上の音声データなどを、無線で飛ばすことができます。ユニットは、Windows7 の場合、USB オーディオデバイスのスピーカーに見えます。PC と USB ケーブル 1 本のみの接続なので、お手軽です。（MU：親機USB タイプの場合）
- ＡＶ機器で一般的な出力である光デジタルやラインの音声を、無線で飛ばすことができます。電源は、付属の AC アダプタ、USB、電池の 3 系統に対応しています。（MA：親機アナログ／デジタル入力タイプの場合）
- 親機からの音声データを受信し、AV 機器などへ光デジタル／ライン出力できます。また、音量調整付きのヘッドフォン出力も標準搭載しています。これらのすべての出力は同時使用が可能です。電源は、付属のAC アダプタ、USB、電池の 3 系統に対応しています。（S：子機の場合）
- 親子間の無線リンクは、親機が電波的に見える状態において、子機のペアリングスイッチを押すことで可能です。また、一度でもリンクが正常に成立すると、親機にその情報が保持され、以降の電源投入ごとに、相手が見える状態にあれば、自動的にリンクが成立します。
- 電源や無線リンクの状態を示す LED 表示があります。
仕様
| 名称 | ワイヤレスオーディオアダプタ | ||||||
|---|---|---|---|---|---|---|---|
| 機能 | 親機 | 子機 | |||||
| USB入力タイプ | アナログ/デジタル入力タイプ | アナログ／デジタル出力タイプ | |||||
| 型番 | CPI-WX001/MU | CPI-WX001/MA | CPI-WX001/S | ||||
| インターフェイス | USB | アナログ入力 | デジタル入力 | アナログ出力 | デジタル出力 | ヘッドフォン出力 | |
| シリーズB コネクタレセプタクル USB2.0 Full Speed オーディオデバイスクラス |
RCAステレオジャック （デジタル入力が未接続のとき使用可能) ラインレベル |
TOSLINK 角型コネクタ （アナログ入力よりも優先選択） SPDIF(光) |
RCAステレオジャック （デジタル出力と同時使用可能) ラインレベル |
TOSLINK 角型コネクタ （アナログ出力と同時使用可能） SPDIF(光) |
φ3.5mm ステレオミニジャック 適合負荷インピーダンス 16Ω以上 |
||
| 無線 | 周波数 | 2.4GHz帯 | |||||
| アンテナ | スリーブアンテナ標準装備、オプションで弊社指定のパッチ/八木アンテナ | ||||||
| 音声データ圧縮 | なし | ||||||
| リンク数 | 親機1台につき最大4台までの子機に音声配信可能 | ||||||
| リンク方法 | 子機のペアリングスイッチの押下 | ||||||
| 到達距離 | 見通しで100m以上（実測値） 見通しで1km以上（実測値 親機、子機ともにオプションの八木アンテナを接続のとき) | ||||||
| 音声 | デジタル入出力 フォーマット |
PCMステレオ 16bit 32/44.1/48kHz*1 |
PCMステレオ 16bit 48kHz化 |
PCMステレオ 16bit 32/44.1/48kHz |
- | 現在の親機と 同じフォーマット |
- |
| データ遅延 | 1024サンプル(23.22ms@44.1kHz) | ||||||
| 本体 | 電源 | USBより供給 バスパワードハブ対応 4.4～5.25V |
付属のACアダプタ または USB電源 または 単3電池3本（1.5V アルカリ乾電池 または 1.2V ニッケル水素電池）3～5.25V | 付属のACアダプタ または USB電源 または 単3電池3本（1.5V アルカリ乾電池 または 1.2V ニッケル水素電池）3～5.25V | |||
| 消費電流 | 75mA@5V (USB) | 170mA@5V(ACアダプタ/USB) 30VA以下@AC100V（ACアダプタ） |
250mA@5V(ACアダプタ/USB) 30VA以下@AC100V（ACアダプタ） |
||||
| 電池動作時間 （参考） |
- | アルカリ乾電池 10時間 ニッケル水素充電池(エネループ) 9時間 |
アルカリ乾電池 8時間 ニッケル水素充電池（エネループ）8時間 |
||||
| 動作温度範囲 | 5～50℃ | ||||||
| 保存温度範囲 | -5～70℃ | ||||||
| 寸法 | 幅 160mm×奥行 160mm×高さ 72.6mm（突起物を除く） | ||||||
| 認証 | 工事設計認証取得済み無線モジュール 弊社CPI-WAM001シリーズ搭載 日本国内において無許可で使用可能 |
||||||
| 対応OS | Windows7, 8, 10, 11 | ||||||
- *1 OSや音声再生ソフトは、デバイス側の能力値に合わせてデータを変換することができるため、これ以外のデータでも再生することは自体は可能です。
