APIC22
PCIバスインターフェースアダプタ

型番：APIC22

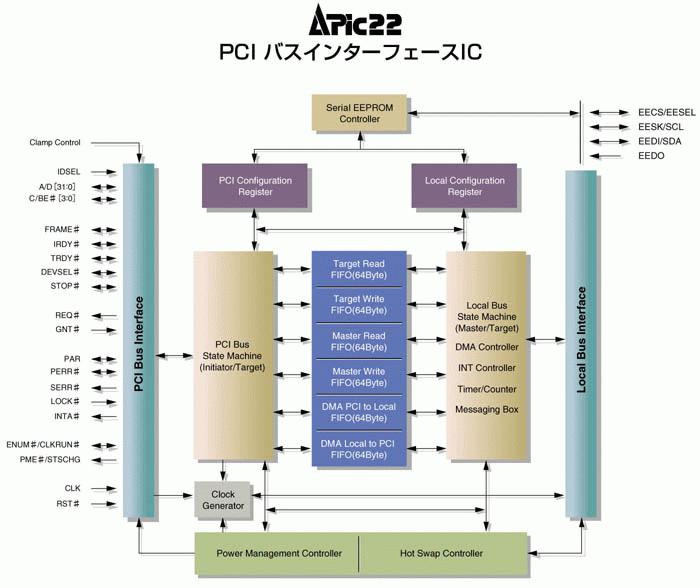

概要

「APIC22」はPCI Local Bus 規格2.2マスタ/ターゲット機能に準拠した汎用PCIバスインターフェースICです。184ピンQFP（22mmx22mm）小型薄型パッケージに機能を凝縮しました。姉妹品「APIC21」同様、産業用コンパクトPCI/PCIバスボード開発に最適です。

規格：PCI規格2.2準拠　マスタ／ターゲットデバイス
マスタ転送（内蔵DMAまたはローカルマスタによる2方式対応）
Power Management, Hot Swap, VPD (Vital Product Data), MSI (Message Signaled Interrupt)対応
CompactPCI Specification PICMG2.0R3.0準拠
Hot Swap2.1R1.0準拠：ENUM#, HEALTHY#, Ejector Status, LED Control信号装備
転送レート：最大132Mbytes/sec
ローカルバースト転送可能（32bitモードのみ）
PCIバス動作可能周波数： DC-33MHz(DC入力はPower Management機能による)
内部コア／ローカル・バス電源： 3.3V低消費電力/5Vトレラント
PCIバス電源： 3.3V/5VユニバーサルPCI対応
ローカル側バス幅： 8/16/32bit選択可能
8/16bitモード：弊社Target I/F IC APIC21同等
32bitモード：独自ＭＵＸ方式（アドレス／データ信号の多重化）
ローカル側アドレス空間： 31bitアドレス、最大2GBytes（ターゲット32bitモード時）
DMA機能：１チャンネル
PCIからローカル、ローカルからPCIへの双方向
メモリからI/O、I/Oからメモリ、I/OからI/Oおよびメモリからメモリへの４方式可能
DMA転送終了時に割込み信号生成機能装備
64BytesのFIFOメモリ内蔵
Prefetch、Posted WRを可能とするデータパス制御
ローカル回路のシンプル設計を可能にする最大16本のI/Oチップセレクト
各チップセレクトは1～256Byteの範囲設定可能（8/16bitモード時のみ）
ローカル側バスはPCIバス同期／非同期選択可能
汎用タイマ内蔵
24bitタイマカウンタ、INTA割込み連動機能
ステータス情報交換用「メッセージボックスレジスタ」装備
BIG/LITTLEエンディアン変換機能
パッケージ：184ピンQFP（22mm × 22mm/0.4mmピン・ピッチ）小型薄型パッケージ
ROHS指令適合品
