APIC21
PCIターゲットインターフェースアダプタ
型番：APIC21

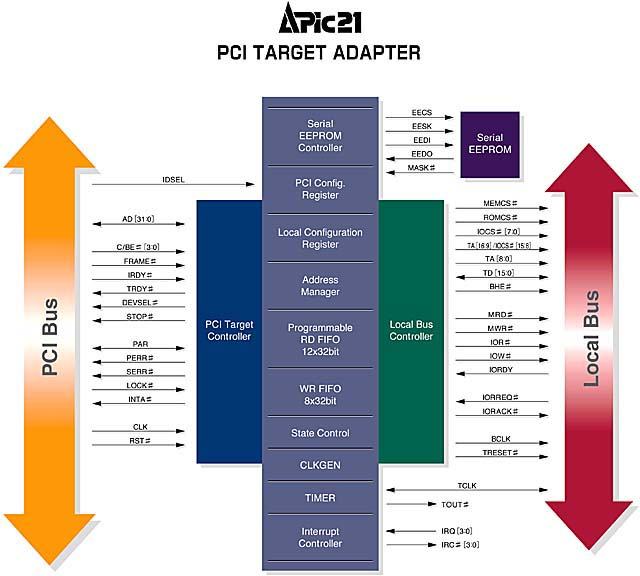

概要
- Compact PCIを意識した小型化の実現（SQFP144Pin採用）しました
- PCI Spec2.1 Target機能をサポートし、Gate規模/PIN数を抑え低コスト化を図りました
- Read／Write Data BufferにDual Port FIFO Memoryを採用し、APIC21が占めるPCIバスの使用率を最小に抑えています
- Delayed RD転送をサポートし、低速Applicationとの最適インターフェースが可能です
- 同Delayed RD用格納領域を２チャネル用意し、Dual Masterからのアクセスに対応できます
- また、同チャネルに対する自動Discard処理、及びLOCK機能のサポートによって、Applicationと最適なやり取りを提供しています
- 最大256 ByteのI/O空間、及び最大128KbyteのMemory/Expansion ROM空間をサポートしています
- Local Bus Widthは、16/8 bitを選択可能です
- I/O空間用に16本のChip Select（IOCSN#）をサポート。各Chip Selectは、１～256Byteの範囲で設定可能で、I/O Read/Writeのタイミングで出力できるので、外付けデコード回路が不要になりました
- Local Busは、I/O、Memory空間毎にそれぞれRead/Write転送個別にAddress/Data/Holdのタイミングが選択可能です
- 最大32ByteのFIFOを利用したTarget Application主導型のI/O Readが可能です。これにより、Application側より多くのData転送を要求するシステムは転送効率の向上が図れます
- Memory空間は最大32ByteのPre-fetchが可能です
- 最大４要因のマスク可能な割込み入力が可能で、割込み入力は、Polarity / Trigger Type / Priorityの設定ができます
- シリアルEEPROMの接続が可能で、Power-ON/PCI Reset時に初期化データをLoadし、APIC21の内部レジスタを初期化します
- 1K / 2K / 4K のシリアルEEPROMの使用が可能でROMサイズを自動的に認識します
- Local Data BusにBi-directional Schmitt Input/High Fan-out(IOL=24mA) Bufferを採用しました
- Local Busの全てのInput Pinに50KΩ Pullup処理が施されています
- ROHS指令適合品です
特長
- 小型パッケージに機能を凝縮
- PlasticQFP144pin(22mm×22mm)
- チップ面積は従来品の約1/2
- 外付け回路が不要
- 豊富なチップセレクト
- ROHS指令適合品
ご注意
APIC21はPCI2.3以前の5Vシステム環境(V(I/O)=5V)でのみ動作いたします。
PCI3.0やPCI2.3以前の3.3Vシステム環境(V(I/O)=3.3V)の場合はAPIC22をご使用ください。
含有物質についてはこちら
APIC21の含有物質については、chemSHERPAの形式にてご用意できます。 詳しくはこちらからお問い合わせください。
APIC21に関する具体的な疑問にお答えするFAQです。
PCIバスとの接続方法など役に立つ情報も掲載されています。ぜひご覧ください。 APIC21 テクニカルサポート Q&A
APIC22(PCIバスインターフェースアダプタ）
PCI Local Bus 規格2.2マスタ/ターゲット機能に準拠し、ローカルバス幅32bit/3.3V/マスタ転送/ホットスワップに対応したAPIC22を 用意しています。APIC22についてはこちらのページへ
