CPI-WAM001シリーズのアプリケーションを作成するにあたり、それぞれのモジュールの周辺回路の参考例を以下に示します。
この回路図はユーザーズマニュアルに掲載のものであり、このモジュールをご利用になるうえで必要なアプリケーションを作成する際の周辺回路の規模を直感的につかんでいただたくことを目的にご用意いたしました。
実際にご利用になる際は、ユーザーズマニュアルの内容をよくお読みいただいたうえで、ご利用いただくようお願いいたします。
CPI-WAM001/MUの周辺回路例

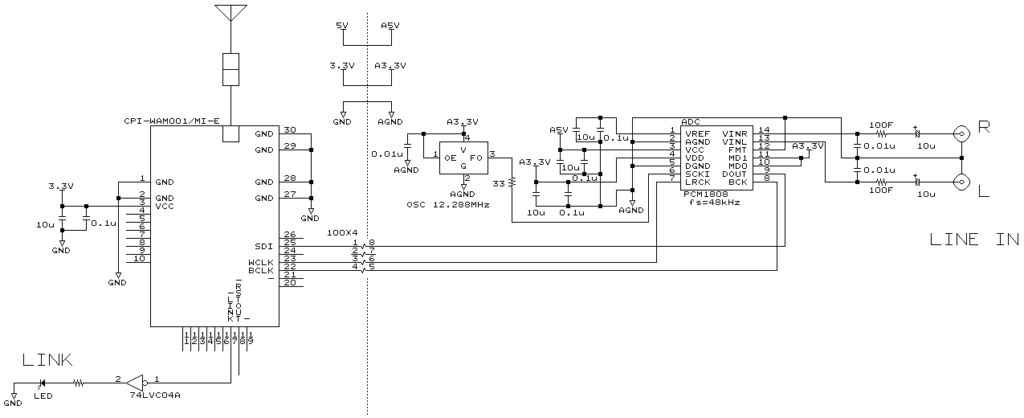

CPI-WAM001/MIの周辺回路例

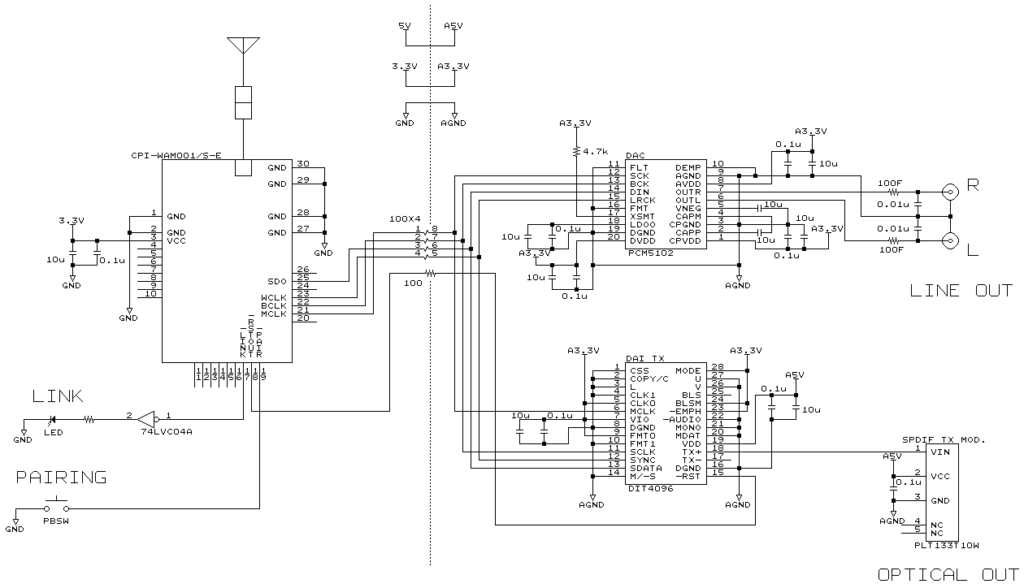

CPI-WAM001/Sの周辺回路例
