aPCI-8304 4chシリアルI/Oボード

aPCI-8304は、CompactPCI Bus規格に準拠したシリアルインターフェース(RS-232-C)機能を付加するための拡張ボードです。

■主な特徴■
コントローラLSIは、PC/AT系のパソコンで広く用いられているNS(ナショナルセミコンダクタ)社製 PC16550を使用しています。
添付の変換ケーブルを使用することにより、PC/AT系のパソコン標準のD-SUB9ピンに変換することが可能です。
RS-232C信号線は全て静電保護されており、静電耐圧15KVを実現しています。
最大16枚の同時実装が可能です。

品名 コンパクトPCI 4chシリアルI/Oボード
型番 aPCI−8304
インターフェース規格 RS-232C規格準拠
通信方式 非同期転送(調歩同期)
チャンネル数 4チャンネル
ボーレート(Bps) 110/150/300/600/1200/2400/4800/9600/19200/38400/57600/115200
最大伝送距離 15メートル
使用LSI NS(ナショナルセミコンダクタ)社製 PC16550または相当品
ボーレート用基準クロック 1.8432MHz
コネクタ形状 D-SUB37pin(ケーブルでD-SUB9pinに変換可能)
占有I/Oアドレス 64アドレス
割り込み 1レベル(各チャンネルの割り込みをOR接続)
ボード形式 コンパクトPCIバス準拠
使用可能機種 コンパクトPCIバスを装備している機種
電源電圧 +5V±5%
消費電流 0.8A(MAX)
動作温度 +5℃ 〜+60℃
保存温度 −20℃ 〜+70℃
外形寸法 CompactPCI規格準拠3Uサイズ

(160mm×100mm コネクタ/パネル部を除く)

パネル 幅: 1スロット (4HP)

高さ: 3U・3U(EMC)・6U

保証期間 7年間(84ヶ月)

テクニカルガイド
マニュアル

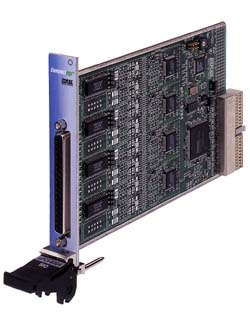

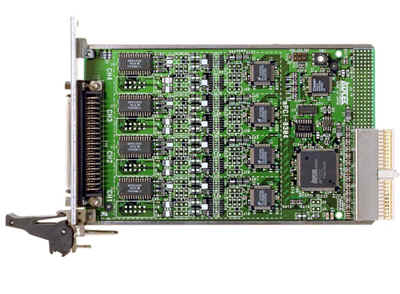

aPCI-8304製品画像
