AB98-21B

入力16点/出力16点絶縁型パラレルボード

AB98-21B,21B/DCは、絶縁型のデジタル信号を入出力できるボードです。16点の入力と16点の出力回路から構成されています。入出力全点にフォトカプラを使用した絶縁回路を装備しているため、耐ノイズ性を要求される用途には最適となっています。また、入出力全点に信号モニタ用LEDを実装しています。
AB98-21B/DCは、絶縁型DC/DCコンバータも内蔵していますから、耐ノイズ性を維持したまま外部電源を使用しないで動作させることが可能です。

AB98-21Bの写真

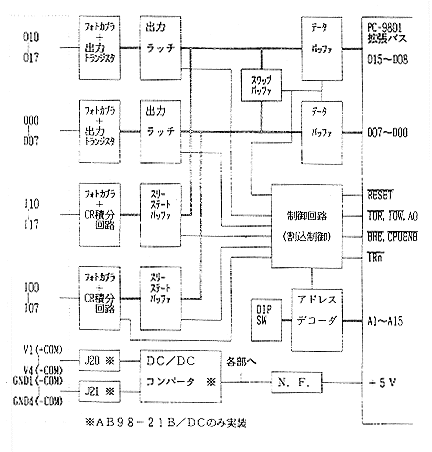

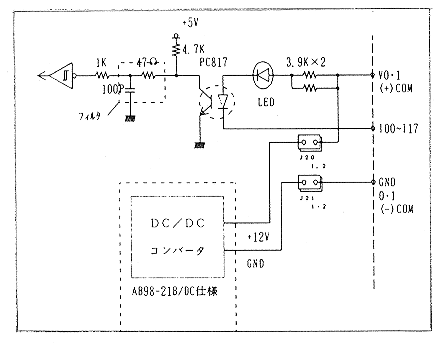

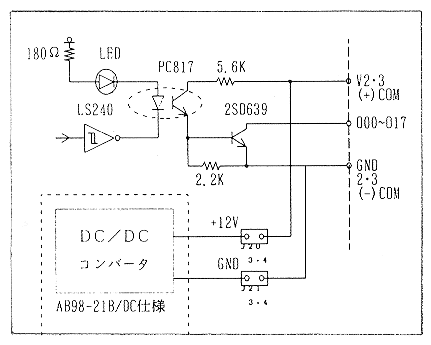

[ブロック図]

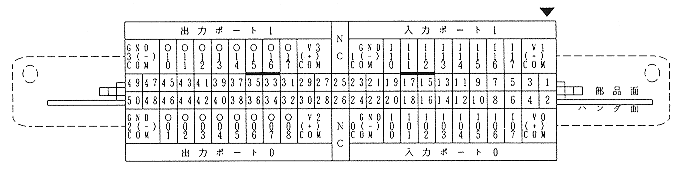

仕様

入出力点数	:	入力16点/出力16点
入力電圧	:	DC12～24V(定格) ,DC26V(最大)
入力電流	:	DC12V時6mA/1点　,DC24V時 12mA/1点
出力駆動電圧	:	DC12～24V(定格),DC35(最大)
出力駆動電流	:	100mA(定格),200mA(最大)
絶縁耐圧	:	DC500V(内部回路－入出力信号間)
割込み機能	:	割込み要因　2 要因割込み要求出力4本
I/Oアドレス	:	偶数・奇数・連続アドレスのフルデコード選択可能
占有アドレス	:	8ビットポート連続2アドレス
電源電圧	:	+5V±5%
消費電流	:	0.7A(MAX)AB98-21B 1.2A(MAX)AB98-21B/DC
使用温度	:	+5～+50℃(結露なきこと)
内部電源供給可能電流	:	+12V 120mA(MAX)AB98-21B/DC
