概要
|
CPI-ZR002は、センサーとしてガイガーミューラー管（GM管）を使用した簡易型放射線検知器で、空中のγ線量を長期にわたり記録することができます。
本製品は、2.4GHz帯の無線により、コンピュータから遠隔操作を行います。また、鉛バッテリー、およびソーラーパネルから電源を供給するため、AC電源の無い場所にも設置が可能です。 ※更には、独立型の太陽光発電システムによる長期観測が可能です。 ※ コンピュータを駆動する電源が別途必要です。 |
特長
| 組込システムに最適 | 通信仕様が公開されるため、お客様独自のアプリケーションを作成することが可能。 |
|---|---|
| バッテリー動作に対応し、ソーラーパネルもしくはDC電源の接続も可能。 | |
| バッテリー、ソーラーパネルの状態を、コンピュータから確認、操作できます。 | |
| 高機能ソフトウェア『Radmon』を標準添付 | 現在値、平均値、積算値、1年予測値等を表示可能 |
| 測定中の線量データをトレンドグラフ表示可能 | |
| 過去の測定データをグラフ表示可能 | |
| 任意の値で警告表示、警告音発生可能 | |
| 最大１０年までのデータ蓄積が可能 | |
| バッテリー、ソーラーパネルの電源供給設定、操作が可能 | |
| バッテリー、ソーラーパネルの電圧ステータス表示が可能 |

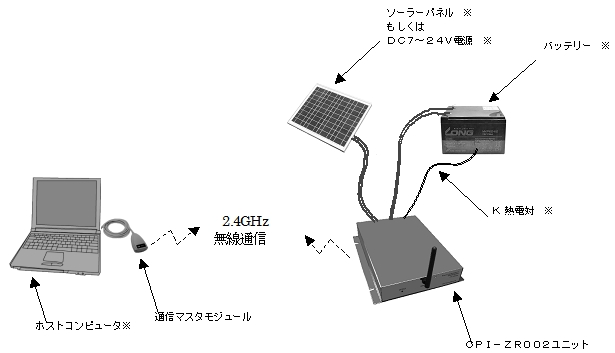

全体構成イメージ図
仕様
| ハードウェア仕様 | |
|---|---|
| 放射線センサ | ガイガーミュラー管（米国LND社） |
| 検出線種 | γ線 |
| 検出通知 | LED, ブザー |
| 電源操作 | 供給設定：バッテリー、ソーラーパネルの開始と停止 電圧ステータス通知：バッテリー、ソーラーパネルの状態 |
| 動作電圧 | ソーラーパネル電源端子：7～24V (50W以下)、バッテリー電源端子：7～15V |
| 通信I/F | 2.4GHz帯IEEE802.15.4のチャンネル20 中心周波数2,450MHz、帯域幅2MHz、占有帯域2,449MHz～2,451MHz |
| 通信可能距離 | 100m程度※ |
| 動作温度範囲 | 5℃～50℃ |
| 保存温度範囲 | -20℃～70℃ |
| 外形寸法 | W170×D250×H40(mm)突起部除く |
| 消費電流 | 100mA以下 |
| 付属品 | 通信マスターモジュールPC接続I/F：USB2.0(FullSpeed)準拠バスパワード |
| 外形寸法：W40.3×D80.3×H20(mm)ケーブル除くUSBケーブル長：490(mm) | |
| CD-ROM | |
※障害物の有無、周囲の電波環境等に依存します。
| 添付ソフトウェア（Ｒａｄｍｏｎ）仕様 | |
|---|---|
| 表示 | トレンドグラフ（平均値を表示 X軸：時間 Y軸：線量当量/カウント) |
| 現在時刻 | |
| 経過時間（測定開始から） | |
| 現在値（1秒間値） | |
| 平均値（60秒間の平均値 １～3600秒の範囲で変更可能） | |
| １時間値（1時間の積算値） | |
| 積算値（測定開始からの積算値） | |
| 予測1日値（平均値からの1日予測値） | |
| 予測1年値（平均値からの1年予測値） | |
| 警告（任意の設定レベルを超えた場合） | |
| バッテリー電圧状態（正常：約12V以上、低下：約12V未満） | |
| ソーラーパネル電圧状態（不足：約13.6V未満、良好：約13.6V以上） | |
| リトライ（最大回数、直近の発生日時） | |
| 表示単位 | μSv/h（毎時マイクロシーベルト） |
| mSv/h（毎時ミリシーベルト） | |
| CPS（毎秒カウント） | |
| CPM（毎分カウント） | |
| 表示範囲 | 0.000～3800.000μSv/h |
| 0.000～3.800mSv/h | |
| 0～8000CPS※1 | |
| 0～480000CPM※1 | |
| 設定 | 表示単位 |
| ブザー | |
| 警告レベル | |
| 開始設定 | |
| 通信リトライ | |
| 電源設定 | |
| 操作 | 測定開始/終了 |
| バッテリー電源供給 ON / OFF | |
| ソーラーパネル電源供給 ON / OFF | |
| 測定データ | 保存 |
| 保存データからのトレンドグラフ表示 | |
| 保存データの条件検索 | |
| 対応OS | Windows XP / Vista / 7 |
※1 実際には3.8mSv/hのときのカウント数までとなります。
添付ソフトウェア（Ｒａｄｍｏｎ）表示画面イメージ
