特長

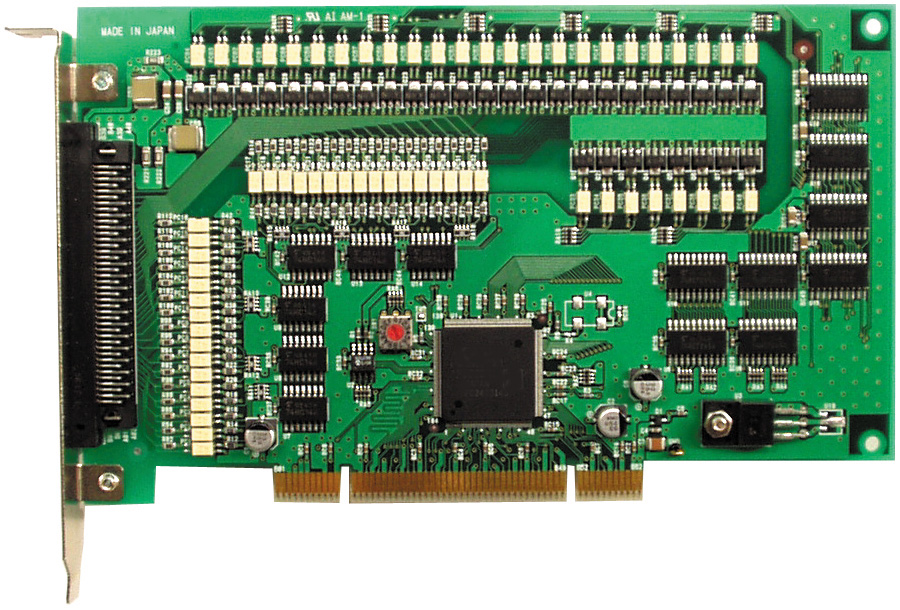

| PCIバス拡張スロットを持っているパーソナルコンピュータにに絶縁デジタル入出力を付加する拡張ボードです。 また、PCIチップセットは、PCIターゲットインターフェースアダプタ「APIC22」を採用し低価格・省スペースを実現しました。 入力部は、＋コモン/－コモン両対応、出力部はソースタイプになっております。 |
|---|
|
・入力信号32本、出力信号32本の取り扱いが可能。入出力信号の取り扱いは8ビットまたは16ビット単位。 |
仕様
| cPCI-P34 | cPCI-P34/12 | ||
|---|---|---|---|
| 入 力 部 仕 様 |
入力点数 | 32点 | |
| 絶縁方式 | フォトカプラ絶縁 アノードコモン／カソードコモン両対応 | ||
| 定格入力電圧 | 24V | 12V | |
| 定格入力電流 | 7.6mA／１点（24V時） | 8.4mA／１点（12V時） | |
| 使用電圧範囲 | 21.6V～26.4V | 10.8V～13.2V | |
| ON電圧／ON電流 | 17.3V以上／4.61mA以上 | 8.55V以上／4.61mA以上 | |
| OFF電圧／OFF電流 | 4.48Ｖ以下／1.26mA以下 | 2.31Ｖ以下／1.26mA以下 | |
| コモン点数 | ２点（入力16点毎１点） | ||
| 絶縁耐圧 | 500V（１分間） | ||
| 入力遅延時間 | L→H 120μsec(Typ.) H→L 120μsec(Typ.) | ||
| 出 力 部 仕 様 | 出力点数 | 32点 | |
| 絶縁方式 | フォトカプラ絶縁 | ||
| 定格負荷電圧 | 24V | 12V | |
| 定格出力電流 | 100mA／１点 3.2A／32点（24V時） | 100mA／１点 3.2A／32点（12V時） | |
| 使用負荷電圧範囲 | 21.6V～26.4V | 10.8V～13.2V | |
| 出力タイプ | ソースタイプ （各出力端子から電流を外部に流します。） | ||
| 内部消費電流 | 120mA | ||
| コモン点数 | １点 | ||
| 絶縁耐圧 | 500V（１分間） | ||
| 出力遅延時間 | L→H 2.0μsec(Typ.) H→L 60μsec(Typ.) | ||
| バ ス I/F 仕 様 | バス形式 | PCI Local Bus Specification Revision2.2対応 （パワーマネジメント機能未対応） | |
| バス電圧 | 5V/3.3V対応 | ||
| 一 般 仕 様 | 消費電流 | 5V 700mA(Max.)/350mA(Typ.) VIO 132mA(Max.)/15mA(Typ.) | |
| バス電圧 | 5V/3.3V対応 | ||
| 動作温度範囲 | 0℃～+55℃ | ||
| 保存温度範囲 | -15℃～+70℃ | ||
| 外形寸法 | 175 × 107 mm（突起部を除く） | ||
| 対応OS | Windows2000/XP(32bit)/Vista(32bit)/7(32bit) | ||
| 対応開発言語 | Microsoft Visual C++ Microsoft Visual C# Microsoft Visual Basic Delphi | ||
ダウンロード
ソフトウェアのダウンロードはこちらのページからダウンロード願います。 Windows7にてドライバをご利用の方はこちらをご覧ください。
