特長

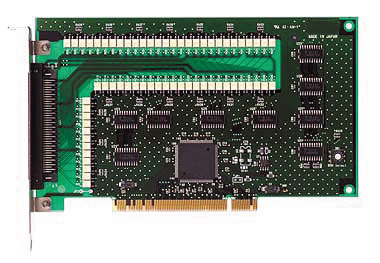

PCIバス拡張スロットを持っているパーソナルコンピュータに絶縁デジタル出力を付加する拡張ボードです。また、PCIチップセットは、PCIターゲットインターフェースアダプタ「APIC21」を採用し、低価格・省スペースを実現しました。
・出力信号64本の取り扱いが可能。出力は8ビット単位。なお出力信号用コモンは、８点（１ポート）毎に１点です。・ＰＣ本体回路と外部信号はフォトカプラで絶縁。フォトカプラは光学的に結合しているため電気的には絶縁状態となり、接地電位差、サージ電圧などの影響を受けにくく、システムの信頼性が向上します。・出力信号は50mAまで電流を引き込むことが可能。

PCIバス拡張スロットを持っているパーソナルコンピュータに絶縁デジタル出力を付加する拡張ボードです。また、PCIチップセットは、PCIターゲットインターフェースアダプタ「APIC21」を採用し、低価格・省スペースを実現しました。

・出力信号64本の取り扱いが可能。出力は8ビット単位。なお出力信号用コモンは、８点（１ポート）毎に１点です。
・ＰＣ本体回路と外部信号はフォトカプラで絶縁。フォトカプラは光学的に結合しているため電気的には絶縁状態となり、
接地電位差、サージ電圧などの影響を受けにくく、システムの信頼性が向上します。
・出力信号は50mAまで電流を引き込むことが可能。

ページのトップへ

仕様

バス規格	PCIローカルバス(R2.1以上）
出力点数	8ビット × 8ポート計64点
出力方式	ダーリントン出力
出力電流	50mA／1ビット(MAX）
外部電源電圧	＋12V～＋24V ＋35V(MAX)
コモン点数	8ビット毎1点（－コモン）
絶縁耐圧	500V
出力遅延時間	ON時立ち下がり時間(Ton) 3.6μs(TYP) OFF時立ち上がり時間(Toff) 133μs(TYP)
占有I/Oアドレス	16アドレス＋16アドレス(ローカルコンフィグレーション空間)
電源電圧	＋5V ± 5％
消費電流	610mA(MAX)
動作温度範囲	＋0℃～＋60℃
保存温度範囲	－20℃～＋70℃
外形寸法	174.63 ± 0.2mm × 106.68 ± 0.2 mm
対応OS	MS-DOS,Windows95/98/ME/NT4.0/2000/XP(32bit)/Vista(32bit)/7(32bit)
対応開発言語	Microsoft Visual C++ Microsoft Visual C# Microsoft Visual Basic Delphi

ページのトップへ

ダウンロード

ソフトウェアのダウンロードはこちらのページからダウンロード願います。 Windows7にてドライバをご利用の方はこちらをご覧ください。
