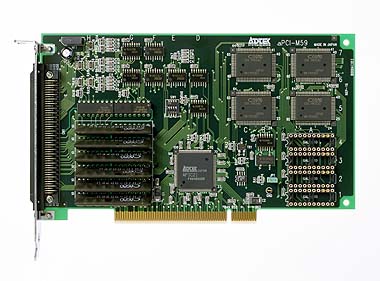

aPCI-M59画像 ４軸ステップ／サーボモータコントローラボード
aPCI-M59（販売終了品）

　aPCI-M59は、PCIバス拡張スロットを持っているPC/AT(DOS/V機)またはその互換機に４軸ステップ／サーボモータコントローラの制御機能を付加する拡張ボードです。

製品の特長 製品の仕様 製品のラインナップ 製品に関するサポート

特長

  • PCI2.1規格に準拠したモータコントローラボード。
  • 最高出力周波数4.096Mbps。速度オーバーライド、移動量オーバーライド、疑似Ｓ字加減速ドライブを実現。
  • パルス出力方式や信号のアクティブレベルがプログラマブルで、多くのステッピングモータやサーボモータに対応。
  • オリジナルターゲットインターフェースアダプタ「APIC21」を搭載。

仕様

バス規格 PCIローカルバス(R2.1以上）
制御軸数 ４
補間ドライブ −
出力パルス周波数 4.096Mbps(MAX)
パルス方式 CW, CCW/PULSE, DIR
加減速駆動 直線及び疑似Ｓ字、自動Ｓ字加減速
エンコーダ入力（カウンタ） ○
使用対象ドライバ ステッピング及びサーボ
外部電源 DC +12〜24V
占有I/Oアドレス 64アドレス
電源電圧 ＋5V ± 5％
消費電流 1000mA(MAX)
動作温度範囲 ＋0℃〜＋45℃
保存温度範囲 −20℃〜＋75℃
外形寸法 174.63 mm × 106.68 mm
対応OS Windows95/98/ME/2000/XP/Vista
対応開発言語 Microsoft Visual C++,Microsoft Visual C#,Microsoft Visual Basic
Borland Delphi
付属品 100ピン ヒロセFX2Bシリーズコネクタ付ケーブル(2m)　CA-A0HFC02

ラインナップ

製品一覧
aPCI-M59４軸ステップ／サーボモータコントローラボード
オプション
CA-A0HFC01100ピンフラットケーブル(1m)
CA-A0HFC02100ピンフラットケーブル(2m)
CA-A0HFC03100ピンフラットケーブル(3m)
CA-A0HFC05100ピンフラットケーブル(5m)
CA-A0HFM01100ピンフラットケーブル 両端コネクタ(1m)
CA-A0HFM02100ピンフラットケーブル 両端コネクタ(2m)
CA-A0HFM03100ピンフラットケーブル 両端コネクタ(3m)
CA-A0HFM05100ピンフラットケーブル 両端コネクタ(5m)
