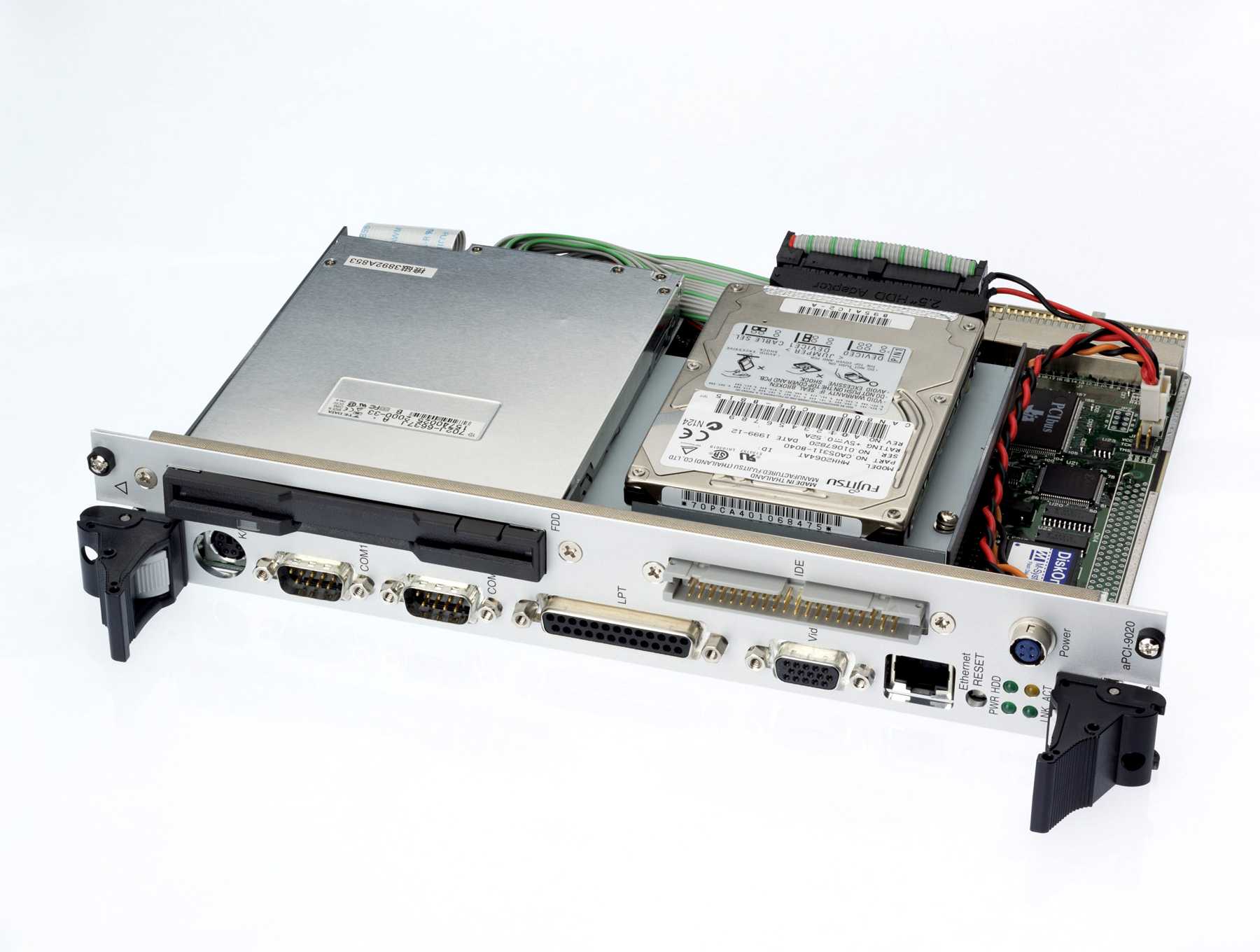

| aPCI-9020カード型CPUモジュール搭載 6U CPUボード | |
| ■概要 aPCI-9020は、米国PICMG (PCI Industrial Computers Manufactures Group)による産業用のPCI規格であるCompactPCI規格に準拠したシングルボードコンピュータです。 PC/AT互換機のマザーボード機能を持ったEPSON社製カードプロセッサを搭載し、基本性能はもちろん、VGA、LAN、CompactFlashカードスロットを搭載したオールインワン設計となっています。 |
|
| ■特長 EPSON社製CARDPCI/GX搭載 CompactFlash・DiskOnChipを搭載可能 フレキシブルなオプション構成 |
|
| 型番 | 品名 |
| aPCI-9020/3CB | GEODE 300MHz Processor RAM 128MB |
| aPCI-9020/3CS | GEODE 300MHz Processor RAM 128MB（FDD/HDD搭載） |
| aPCI-9020/3CF | GEODE 300MHz Processor RAM 128MB（FDD/HDD搭載, CD-ROMドライブ付属） |
| 型番 | aPCI-9020/3Cx (xにはB、S、Fのうちいずれかが入ります) |
| 仕様 | |
| 分類 | シングルボードコンピュータ |
| CPU | GeodeGX1 300MHｚ（EPSON社製CARD-PCI/GX） |
| 主記憶メモリ | シンクロナスDRAM 128ＭＢ （CARD-PCI/GXに準じる） |
| BIOS | Award BIOS |
| VGA | GeodeCS5530Aに内蔵 |
VRAM容量：4MB（主記憶メモリより割り当て） |
|
最大解像度：1280×1024(256色) |
|
| 最大表示色：1024×768(65,536色) | |
| I/O インターフェース
|
RS-232C×2ch（COM2は422/485切替可能） |
| パラレルポート×1 | |
| PS/2キーボード | |
| E-IDE I/F×2（PrimaryのみUltraDMA対応） | |
| FDD I/F×1 | |
| 10Base-T/100Base-TX | |
| チップセット | GeodeCS5530A |
| 主電源 | +5V |
| V(I/O)電源 | 5V/3.3V切換可能（ジャンパ設定による） |
| その他 | ウォッチドッグタイマ (BIOS設定により動作設定可能、最大タイムアウト時間64秒) |
| ブザー | |
| CompactFlash搭載可能 | |
| DiskOnChip搭載可能 | |
| 温度監視機能 | |
| 動作温度範囲 | 温度：0℃〜+50℃ 湿度： 20〜 80％（ただし結露無きこと） |
| 外形寸法 | CompactPCI規格準拠6Uサイズ |
| パネル | 高さ：6Ｕ |
| 保証期間 | 3年間（36ヶ月）（オプション品を除く） |
