| 品名 |

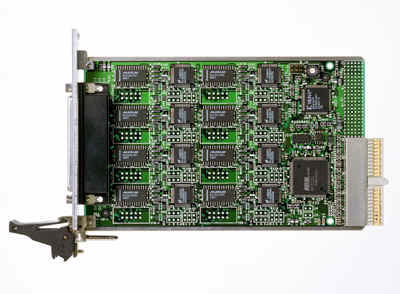

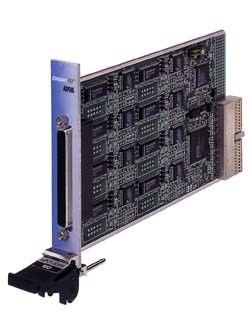

コンパクトＰＣＩ 8chシリアルI/Oボード |
| 型番 |
ａＰＣＩ−８３０８ |
| インターフェース規格 |
RS-232C規格準拠 |
| 通信方式 |
非同期転送（調歩同期） |
| チャンネル数 |
8チャンネル |
| ボーレート(Bps) |
110/150/300/600/1200/2400/4800/9600/19200/38400/57600/115200 |
| 最大伝送距離 |
15メートル |
| 使用LSI |
NS（ナショナルセミコンダクタ）社製 PC16550または相当品 |
| ボーレート用基準クロック |
1.8432MHz |
| コネクタ形状 |
D-SUB62pin（ケーブルでD-SUB9pinに変換可能） |
| 占有I/Oアドレス |
128アドレス |
| 割り込み |
1レベル（各チャンネルの割り込みをOR接続） |
| ボード形式 |
コンパクトPCIバス準拠 |
| 使用可能機種 |
コンパクトPCIバスを装備している機種 |
| 電源電圧 |
＋5V±5％ |
| 消費電流 |
1A(MAX) |
| 動作温度 |
＋5℃ 〜＋60℃ |
| 保存温度 |
−20℃ 〜＋70℃ |
| 外形寸法 |
CompactPCI規格準拠３Uサイズ （160mm×100mm コネクタ/パネル部を除く） |
| パネル |
幅： 1スロット （４HP) 高さ： ３U・３U（EMC)・６U |
| 保証期間 |
7年間（84ヶ月） |
