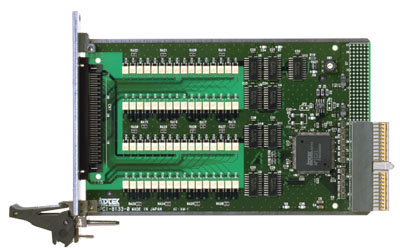

| aPCI-8133 出力64点絶縁型パラレルボード | |
|
| aPCI-8133は、CompactPCI Bus規格に準拠した、出力64点の絶縁デジタル出力を付加する拡張ボードです。 弊社オリジナルＡＳＩＣ「ＡＰＩＣ２１」を搭載した製品です。その結果ＩＳＡバスボード並みの低価格の多点出力を実現しています。 |
|
|
| 品名 | コンパクトＰＣＩ 出力64点絶縁型パラレルボード |
| 型番 | ａＰＣＩ−８１３３ |
| 仕様 | |
| 分類 | デジタル出力 |
| 出力点数 | ８ビット×８ポート 計６４点 |
| 出力方式 | ダーリントン出力 |
| 出力電流 | 50mA/1ビット |
| 外部電圧電源 | +12V〜+24V +35V(MAX) |
| コモン点数 | 出力：８ビット毎1点(-コモン) |
| 絶縁耐圧 | 500V |
| 消費電流 | 400mA(MAX)（バス供給） |
| 占有I/Oアドレス | 16アドレス |
| 出力コネクタ | ハーフピッチ80P |
| 電源電圧 | ＋5V ± 5% |
| 外形寸法 | CompactPCI規格準拠３Uサイズ （160mm×100mm コネクタ/パネル部を除く） |
| パネル | 幅： 1スロット （４HP) 高さ： ３U・３U（EMC)・６U |
| 保証期間 | 3年間 |
