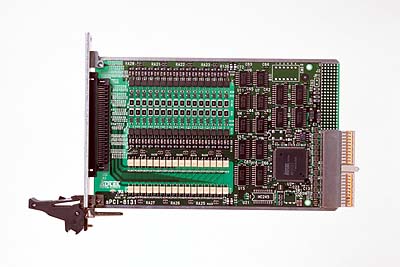

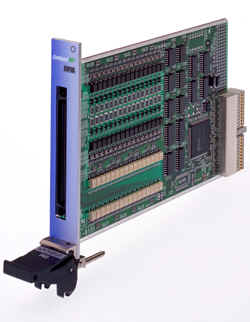

| aPCI-8131 入力32点出力32点絶縁型パラレルI/Oボード | |
| aPCI-8131は、CompactPCI Bus規格に準拠した、入力32点出力32点のフォトカプラアイソレーション入出力ボードです。 弊社オリジナルＡＳＩＣ「ＡＰＩＣ２１」を搭載した製品の第一弾です。その結果ＩＳＡバスボード並みの低価格の多点入出力を実現しています。 |
 |
| aPCI-8131 入力32点出力32点絶縁型パラレルI/Oボード | |
| aPCI-8131は、CompactPCI Bus規格に準拠した、入力32点出力32点のフォトカプラアイソレーション入出力ボードです。 弊社オリジナルＡＳＩＣ「ＡＰＩＣ２１」を搭載した製品の第一弾です。その結果ＩＳＡバスボード並みの低価格の多点入出力を実現しています。 |
|
| 品名 | コンパクトＰＣＩ 入力32点出力32点絶縁型パラレルI/Oボード |
| 型番 | ａＰＣＩ−８１３１ |
| 仕様 | |
| 分類 | デジタル入出力 |
| 入力点数 | ８ビット×4ポート 計３２点 |
| 出力点数 | ８ビット×4ポート 計３２点 |
| 入力方式 | フォトカプラLEDアノードコモン入力 |
| 出力方式 | ダーリントン出力 |
| 入力電流 | 3〜6.5mA/1ビット |
| 出力電流 | 50mA/1ビット(MAX) |
| 外部電圧電源 | +12V〜+24V +35V(MAX) |
| コモン点数 | 入力：16ビット毎1点(＋コモン) |
| 出力：８ビット毎１点（-コモン） | |
| 絶縁耐圧 | 500V |
| 消費電流 | 610mA(MAX)（バス供給） |
| ボード形式 | CompactPCIバス準拠 |
| 占有I/Oアドレス | 16アドレス |
| 割り込み機能 | 割り込み要因 ４要因 使用割り込みリソース INTA(1点) |
| 入出力コネクタ | ハーフピッチ80P |
| 電源電圧 | ＋5V ± 5% |
| 外形寸法 | CompactPCI規格準拠３Uサイズ （160mm×100mm コネクタ/パネル部を除く） |
| パネル | 幅： 1スロット （４HP) 高さ： ３U・３U（EMC)・６U |
| 保証期間 | 3年間 |
