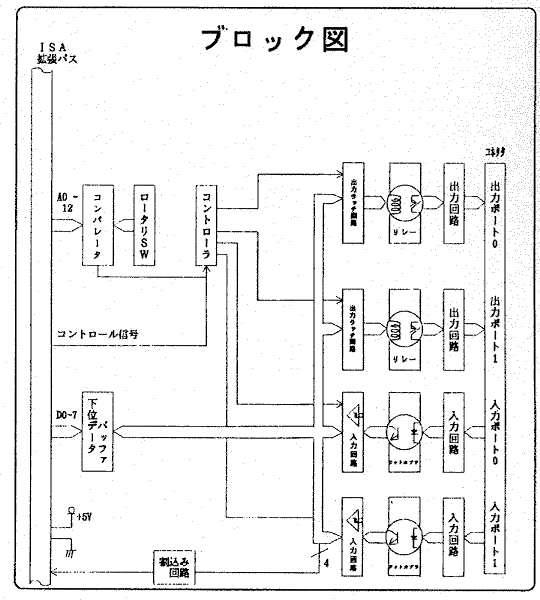

製品の概要と特長
aISA-R47の写真
製品仕様
| 出力チャンネル数 | :16チャンネル |
| 入力チャンネル数 | :16チャンネル |
| 出力方式 | :リレーノーマリオープン (ジャンパ切り替えによりノーマリ・クローズ選択可) |
| 入力方式 | :フォトカプラLED入力 |
| 出力定格 | ・許容電力 :50W(MAX),50VA(MAX) ・許容電圧 :AC/DCとも50V(MAX) ・許容電流 :1A(MAX) |
| 出力特性 | ・最大接点開閉回数:50万回以上 (電気的、機械的）@30V-1A R負荷 ・動作時間 :5mS(MAX) (バウンス時間含まず) ・復帰時間 :7mS(MAX) (バウンス時間含まず) |
| 入力定格 | ・入力耐圧(VINMAX):30V(MAX) ・逆入力耐圧(VINR):30V(MAX) |
| 入力特性 | ・入力電圧(VIN):5.22V(MIN) ・入力電流(IIN):16mA(30V入力時) ・最高応答周波数:6KHz |
| バス形式 | :ISAバス準拠 |
| 占有I/Oアドレス | :2アドレス |
| I/Oアドレス設定 | :ロータリ・SWによる12ビットデコード |
| 電源電圧 (バス供給,外部供給) |
:＋5V±5% |
| 消費電流 (バス供給) |
:1A(MAX) 0.9A(TYP) |
| 動作温度範囲 | :＋5℃〜＋50℃ |
| 保存温度範囲 | :−15℃〜＋70℃ |
| 使用可能機種 | :IBM PC/AT又はその互換機 (ISAバスを装備している機種) |
| 基板寸法 | :159×107(mm) |
入出力回路の構成と機能

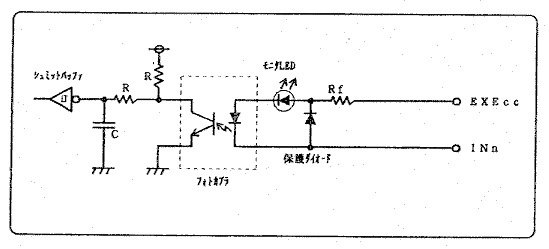

・入力回路
本ボードの入力回路は、フォトカプラ入力です。
EXVccとINn間に仕様の入力電圧を印加すると、フォトカプラLEDが「点灯」し、入力データが「1」となり、モニタLEDが「点灯」します。
また、EXVcc又は、INnを開放するか同電位にすると、フォトカプラLEDが「消灯」し、入力データが「0」となり、モニタLEDが「消灯」します。
フォトカプラLEDの状態と入力データ
| フォトカプラLED | モニタLED | 入力データ | ||
| 点灯 | 点灯 | 1 | ||
| 消灯 | 消灯 | 0 |

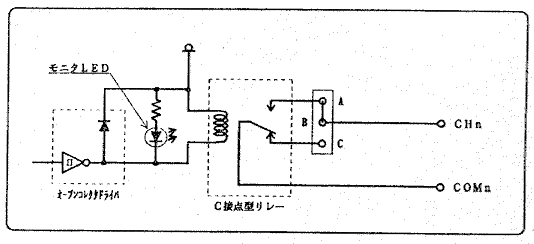

本ボードの出力回路は、a接点(b接点)リレー出力です。
出荷時は出力ポートに
「1」を書き込むと、リレーが「ON(接続)」
「0」を書き込むと、リレーが「OFF(開放)」
となります。この状態は次の書き込みまで保持されます。
また、「1」が書き込まれている場合は、モニタLEDが「点灯」します。
電源投入時及びリセット時は、リレーの出力は、「OFF」になります。
接点切り替えジャンパは上記リレー動作を、
「1」を書き込むと、リレーが「OFF(開放)」
「0」を書き込むと、リレーが「ON(接続)」
に変更する場合に、設定します。(通常は、A−B間が基板のパターンにて接続されています。)この場合も、「1」が書き込まれている場合にモニタLEDが「点灯」します。
前者のリレー動作は、『ノーマリ・オープン動作(メイク接点）』と呼び、後者のリレー動作を『ノーマリ・クローズ動作(ブレイク接点）と呼びます。』
出力データとリレーの状態
| 出力データ | モニタLED | リレーの状態(メイク接点/ブレイク接点) | ||
| 1 | 点灯 | ON/OFF | ||
| 0 | 消灯 | OFF/ON |
ボードアドレスの設定
出荷時は、300H番地に設定されています。この場合は、以下のようにポートが割り当てられます。
| I/Oアドレス | 読み込み時(I/O READ) | 書き込み時(I/O WRITE) | |
| 300H | 入力ポート0(IN0〜IN7) | 出力ポート0(RLY0〜RLY7) | |
| 301H | 入力ポート1(IN8〜IN15) | 出力ポート1(RLY8〜RLY15) |
外部との接続
コネクタ信号表
| コネクタ ピン番号 |
信号名 | コネクタ ピン番号 |
信号名 | |
| 1 | IN0 | 26 | IN1 | |
| 2 | IN2 | 27 | IN3 | |
| 3 | IN4 | 28 | IN5 | |
| 4 | IN6 | 29 | IN7 | |
| 5 | IN8 | 30 | IN9 | |
| 6 | In10 | 31 | IN11 | |
| 7 | IN12 | 32 | IN13 | |
| 8 | IN14 | 33 | IN15 | |
| 9 | EXVcc0 | 34 | EXVcc1 | |
| 10 | RLY0 | 35 | COM0 | |
| 11 | RLY1 | 36 | COM1 | |
| 12 | RLY2 | 37 | COM2 | |
| 13 | RLY3 | 38 | COM3 | |
| 14 | RLY4 | 39 | COM4 | |
| 15 | RLY5 | 40 | COM5 | |
| 16 | RLY6 | 41 | COM6 | |
| 17 | RLY7 | 42 | COM7 | |
| 18 | RLY8 | 43 | COM8 | |
| 19 | RLY9 | 44 | COM9 | |
| 20 | RLY10 | 45 | COM10 | |
| 21 | RLY11 | 46 | COM11 | |
| 22 | RLY12 | 47 | COM12 | |
| 23 | RLY13 | 48 | COM13 | |
| 24 | RLY14 | 49 | COM14 | |
| 25 | RLY15 | 50 | COM15 |

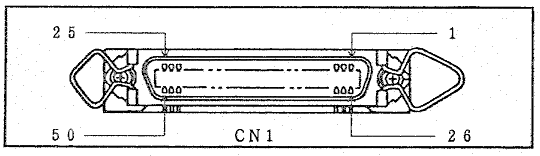

外部I/Oとの接続は付属のケーブル付きコネクタ、もしくは以下の型名のコネクタを使用して接続します
[使用コネクタ] CN1
| 基板側 | 第一電子工業(株)製 57LE-40500 または相当品 |
| ケーブル側 | 第一電子工業(株)製 57F-30500 または相当品 |
製品構成
| 1. | aISA-R47本体 | 1台 |
| 2. | 取扱説明書 | 1冊 |
| 3. | コネクタ付ケーブル(1m) | 1本 |
| 4. | ジャンパプラグ | 5個 |
| 5. | お客様登録カード/保証書 | 1枚 |
| 6. | 3.5"FD(1.44MB) | 1枚 |
