| 出力チャンネル数 | :8ビット×2ポート 計16チャンネル |
| 入力チャンネル数 | :8ビット×2ポート 計16チャンネル |
| 出力方式 | :トランジスタオープンコレクタ方式 |
| 入力方式 | :フォトカプラLEDアノードコモン入力 |
| コモン点数 | :入出力とも8チャンネル毎1点 |
| 出力定格 |
:出力耐圧(Vcc) 35V(MAX) :消費電流(Ic) 12mA(MAX) CESat=0.4V |
| 出力部外部電源 |
・電源電圧 +4.5V(MIN)〜28V(MAX) ＊出力外部電源電圧は、機種に依存しません ・出力電流 15mA(MAX) 1ポート |
| 出力特性 |
:ON時間(Ton) 1μS(TYP) :OFF時間(Toff)2μS(TYP) |
| 入力部外部電源(1ポート) | ・aISA-P37/05 電源電圧 +5V ±10% 消費電流 100mA(MAX) 負荷未接続時 ・aISA-P37/12 電源電圧 +12V ±10% 消費電流 100mA(MAX) 負荷未接続時 ・aISA-P37/24 電源電圧 +24V ±10% 消費電流 100mA(MAX) 負荷未接続時 ・aISA-P37/DC 電源電圧 不要(+12V ±10%) 消費電流 100mA(MAX) 負荷未接続時 |
| 入力特性 |
・ON 時間(TdLH) 1μS(TYP) ・OFF時間(TdHL) 1μS(TYP) |
| ボードバス形式 | :ISAバス準拠 |
| 占有アドレス | :2アドレス |
| 割り込み機能 | :割り込み要因2要因 |
| 使用可能機種 | :IBM PC/ATまたはその互換機(ISAバスを装備している機種) |
| 電源電圧 | :+5V ±5% |
| 消費電流 |
・aISA-P37/05 900mA(MAX),600mA(TYP) ・aISA-P37/12 900mA(MAX),600mA(TYP) ・aISA-P37/24 900mA(MAX),600mA(TYP) ・aISA-P37/DC 1700mA(MAX),1200mA(TYP) |

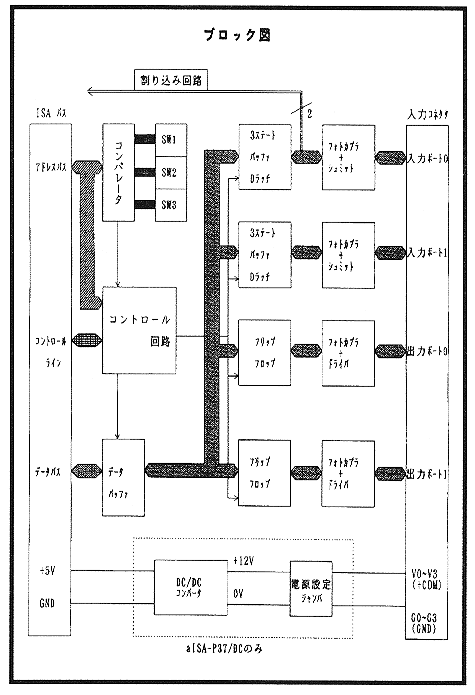

| 動作温度 | :+5℃〜+45℃ |
| 保存温度 | :-5℃〜+70℃ |
| ・基板側 | 第一電子工業（株）製 ５７ＡＥ−４０５００−２１Ｃ 又は相当品 |
| ・ケーブル側 | 第一電子工業（株）製 ５７Ｆ−３０５００−２０Ｓ 又は相当品 |

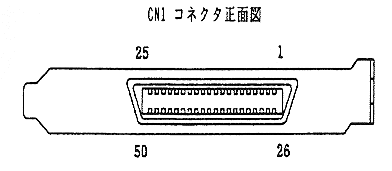

ＣＮ１ピン配置図

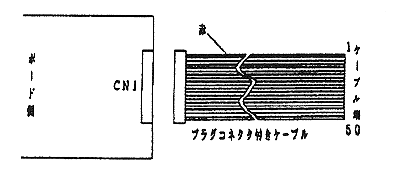

プラグコネクタ付きケーブル(付属品)端の番号は以下の通りです。
コネクタ信号表
| 付属 ケーブル 番号 | 機能 | 信号名 | CN1 ピン 番号 |
信号名 | 機能 | 付属 ケーブル 番号 | |
| *1 3 5 7 | 入力ポート0 | I00 I02 I04 I06 |
1 2 3 4 |
26 27 28 29 |
I01 I03 I05 I07 |
入力ポート0 | *2 4 6 8 |
| 9 | 入力ポート0+COM | V0 | 5 | 30 | V0 | 入力ポート0+COM | 10 |
| 11 | 入力ポート0-COM | G0 | 6 | 31 | G0 | 入力ポート0-COM | 12 |
| 13 15 17 19 | 入力ポート1 | I10 I12 I14 I16 |
7 8 9 10 | 32 33 34 35 |
I11 I13 I15 I17 |
入力ポート1 | 14 16 18 20 |
| 21 | 入力ポート1+COM | V1 | 11 | 36 | V1 | 入力ポート1+COM | 22 |
| 23 | 入力ポート1-COM | G1 | 12 | 37 | G1 | 入力ポート1-COM | 24 |
| 25 | 未使用 | NC | 13 | 38 | NC | 未使用 | 26 |
| 27 29 31 33 | 出力ポート0 | O00 O02 O04 O06 |
14 15 16 17 |
39 40 41 42 |
O01 O03 O05 O07 |
出力ポート0 | 28 30 32 34 |
| 35 | 出力ポート0+COM | V2 | 18 | 43 | V2 | 出力ポート0+COM | 36 |
| 37 | 出力ポート0-COM | G2 | 19 | 44 | G2 | 出力ポート0-COM | 38 |
| 39 41 43 45 | 出力ポート1 | O10 O12 O14 O16 |
20 21 22 23 |
45 46 47 48 |
O11 O13 O15 O17 |
出力ポート1 | 40 42 44 46 |
| 47 | 出力ポート1+COM | V3 | 24 | 49 | V3 | 出力ポート1+COM | 48 |
| 49 | 出力ポート1-COM | G3 | 25 | 50 | G3 | 出力ポート1-COM | 50 |
| 1. aISA-P37本体 | 1台 |
| 2. プラグコネクタ付きケーブル | 1本 |
| 3. 割り込み設定用ジャンパポスト | 3個 |
| 4. 取扱説明書 | 1冊 |
| 5. お客様登録カード/保証書 | 1枚 |
| 6. 3.5″FD(1.44MB) | 1枚 |
| 型 番 |
| aISA-P37/12 |
| aISA-P37/05 |
| aISA-P37/24 |
| aISA-P37/DC |
