aISA-P31

製品の概要と特長

製品仕様

ボード内アドレス

実装配置

入力信号接続例

出力信号接続例

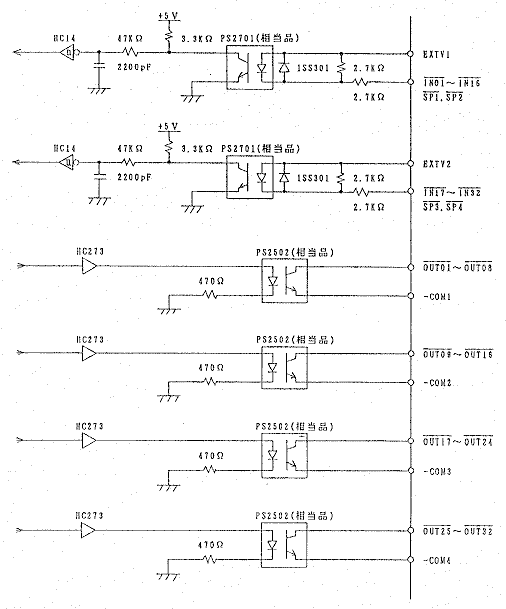

入出力回路

製品構成

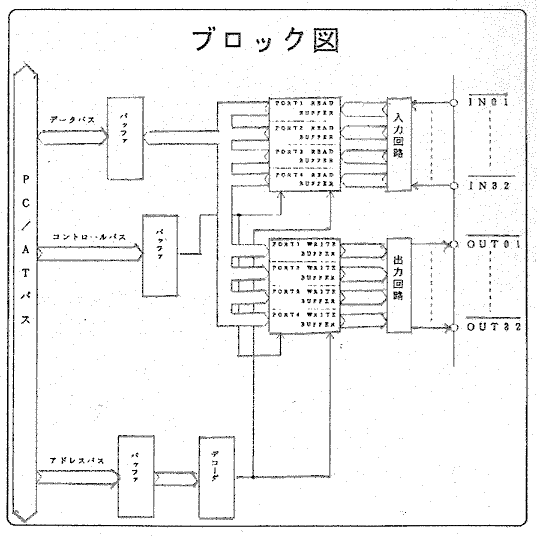

aISA-P31は、IBM PC/ATまたはその互換機対応ハーフサイズの32点アイソレーション入出力ボードです。
全ての信号はフォトカプラにより絶縁されており、パーソナルコンピュータ応用システムから、産業用システムまで、幅広い用途に使用いただけます。 主な特長

1. 入力信号

   フォトカプラPS2701による絶縁入力32点

   アイソレーション電源　＋12V〜＋24V

   入力電流　　　　　　　　4mA〜　9mA

   ＋コモンは、16点毎に共通

   入力遅延時間　ON時 :Typ.100μSec
   　　　　　　　OFF時:Typ.100μSec

2. 出力信号

   フォトカプラPS2502によるダートリン出力32点

   出力電流　Max.50mA(コレクタ飽和電圧1V時)

   出力耐圧　Max.35V

   コレクタ飽和電圧　Max.1V(出力電流＝50mA時)

   −コモンは、8点毎に共通

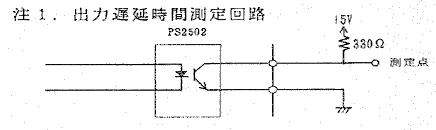

   出力遅延時間　ON時起ち下がり時間 :Typ.100μSec^注1
   　　　　　　　OFF時起ち上がり時間:Typ.200μSec^注1

aISA-P31の写真

本ボード内のI/Oポートは、I/Oアドレスの下位2ビット(SA01〜SA00)により選択されます。
尚、本ボードは、バイトアクセスのみ対応しています。

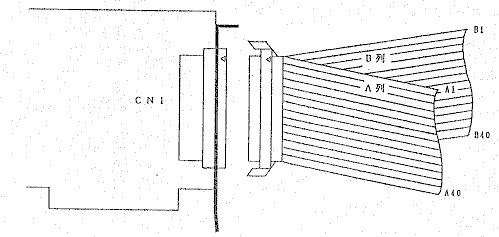

CN1ピン配列(ヒロセ　FX2B-80P-1.27DS 又は相当品)

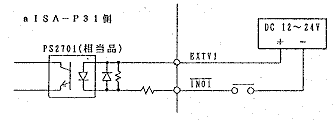

• 接点信号の入力

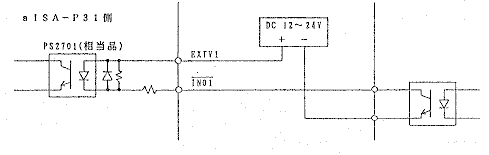

• オープンコレクタ信号の入力1

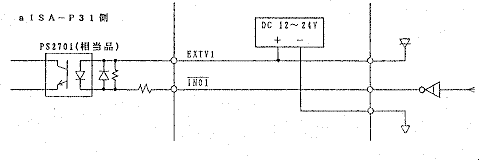

• オープンコレクタ信号の入力2

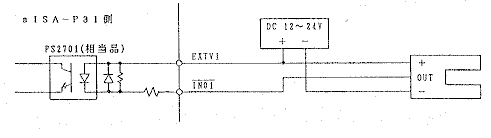

• フォトインタラプタ信号の入力



• TTL入力回路への出力

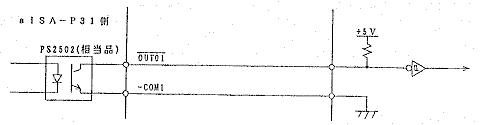

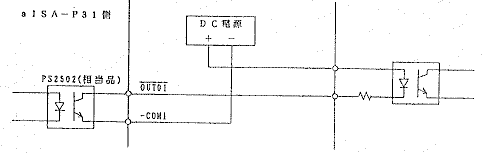

• フォットカプラ入力回路への出力

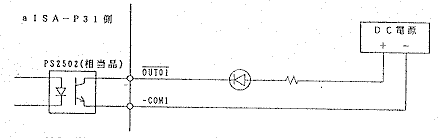

• LED点灯回路への出力

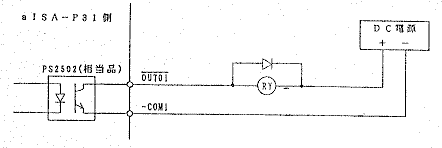

• リレー制御回路への出力



本製品は、以下の4点より構成されます。

1.	aISA-P31　本体	1台
2.	取扱説明書	1冊
3.	コネクタ付ケーブル(1m)	1本
4.	お客様登録カード/保証書	1枚
