製品の概要と特長
aISAーP23は、IBM PC/ATまたはその互換機に絶縁デジタル出力機能を付加する拡張ボードです。
全ての信号はフォトカプラによって絶縁されており、耐ノイズ性を要求される用途には最適の製品となっております。
製品仕様
| 出力チャンネル | :8ビット×4ポート 計32チャンネル |
| 出力耐圧 | :35V |
| 出力電流 | :0.1A(TYP)/0.2A(MAX) |
| 絶縁耐圧 | :500V(内部回路-入出力信号間) |
| 電源/電圧 | :aISA-P23 5V/0.7A(MAX) :aISA-P23/DC 5V/1.2A(MAX) |
| 占有アドレス | :4アドレス |
| 出力コネクタ | :アンフェノール50P |
| 使用温度範囲 | :5〜50℃ |
| 保存温度範囲 | :0〜75℃ |
| ボードバス型式 | :ISAバス準拠 |
| 使用可能機種 | :IBM PC/ATまたはその互換機(ISAバスを装備している機種) |
| 基板寸法 | :159×107(mm) |
ボード内アドレス
本ボード内のI/Oポートは、I/Oアドレスの下位2ビット(SA01〜SA00)により選択されます。
なお、本ボードで使用されていないREAD PORTは他のボードで使用可能です。
| SA01 | SA00 | READ PORT | WRITE PORT |
| 0 | 0 | 未使用 | 出力ポート0(O00〜O07) |
| 0 | 1 | 未使用 | 出力ポート1(O10〜O17) |
| 1 | 0 | 未使用 | 出力ポート2(O20〜O27) |
| 1 | 1 | 未使用 | 出力ポート3(O30〜O37) |

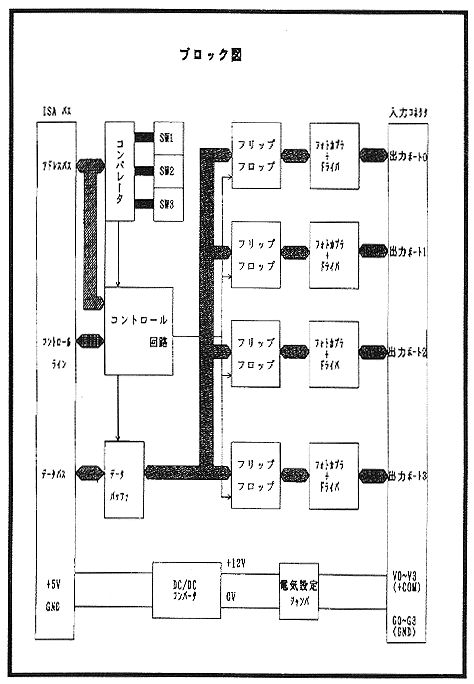

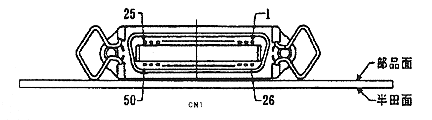

コネクタ形式(CN1)
| 基板側 | DDK 57AE40500-21C |
| ケーブル側 | DDK 57F30500-20S |
実装装置
本ボードの出力コネクタ(CN1)及び付属ケーブルの関係を下表に示します。
| 付属 ケーブル 番号 |
機能 | 信号名 | CN1 ピン 番号 |
信号名 | 機能 | 付属 ケーブル 番号 |
|
| 1 3 5 7 |
出力ポート1 | O00 O02 O04 O06 |
1 2 3 4 |
26 27 28 29 |
O01 O03 O05 O07 |
出力ポート1 | 2 4 6 8 |
| 9 | 出力ポート1+COM | V1 | 5 | 30 | V1 | 出力ポート1+COM | 10 |
| 11 | 出力ポート1-COM | G1 | 6 | 31 | G1 | 出力ポート1-COM | 12 |
| 13 15 17 19 |
出力ポート1 | O10 O12 O14 O16 |
7 8 9 10 |
32 33 34 35 |
O11 O13 O15 O17 |
出力ポート1 | 14 16 18 20 |
| 21 | 出力ポート1+COM | V1 | 11 | 36 | V1 | 出力ポート1+COM | 22 |
| 23 | 出力ポート1-COM | G1 | 12 | 37 | G1 | 出力ポート1-COM | 24 |
| 25 27 29 31 |
出力ポート2 | O20 O22 O24 O26 |
13 14 15 16 |
38 39 40 41 |
O21 O23 O25 O27 |
出力ポート2 | 26 28 30 32 |
| 33 | 出力ポート2+COM | V2 | 17 | 42 | V2 | 出力ポート2+COM | 34 |
| 35 | 出力ポート2-COM | G2 | 17 | 43 | G2 | 出力ポート2-COM | 36 |
| 37 39 41 43 |
出力ポート3 | O30 O32 O34 O36 |
19 20 21 22 |
44 45 46 47 |
O31 O33 O35 O37 |
出力ポート3 | 38 40 42 44 |
| 45 | 出力ポート3+COM | V3 | 23 | 48 | V3 | 出力ポート3+COM | 46 |
| 47 | 出力ポート3-COM | G3 | 24 | 49 | G3 | 出力ポート3-COM | 48 |
| 49 | 未使用 | NC | 25 | 50 | NC | 未使用 | 50 |

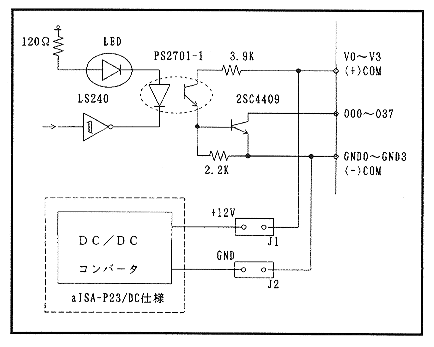

出力回路
製品構成
本製品は、以下の5点より構成されます。
| 1. aISA-P23本体 | 1台 |
| 2. 取扱説明書 | 1冊 |
| 3. コネクタ付ケーブル | 1本 |
| 4. お客様登録カード/保証書 | 1枚 |
| 5. 3.5″FD(1.44MB) | 1枚 |
