aISA-P04

入出力96(48)点TTLレベルパラレルI/Oボード

製品の概要と特長

製品仕様

入出力回路の構成と機能

ボードアドレスの設定

外部との接続

入出力バッファICの交換

付属フロッピー

製品構成


製品の概要と特長

本製品は、IBM PC/AT又はその互換機(以下、AT互換機と略)にパラレル入出力 インターフェース機能を付加する拡張ボードです。
AT互換機のISAバス拡張スロットに装着することにより、基板1枚あたり96ビット (P04Hは48ビット)のパラレルインターフェース機能が増設されます。

主な特長
  1. 制御用のLSIに東芝製PPI82C55AM−2(Intel 8255の相当品)を 4個(P04Hは2個)を搭載し、1枚で96ビット(PO4Hは48ビット)の入出力を可能 としています。
  2. 全入出力にバッファICを使用し、入力時にはシュミットトリガ入力、出力 時には大電流ドライブ(IOL=22.5mA)が可能です。バッファの入出力方向は、 PPIのモード0と1に対応し、ポートA/ポートBは8ビット、ポートCは1ビット 単位で設定できます。
  3. 割り込み機能の設定が可能です

    *2.3.の機能は、ジャンパ設定の変更が必要です。
    *3.の機能を使用するためには、用途に応じてソフトウェアを作成する必要があります。又、PC本体及び、他の拡張ボードの増設状況により使用が制限される場合、使用できない場合があります。

aISA-PO4Wの写真


製品仕様

以下すべての項で、特に指定のない限りaISA-P04Wを指定します。

入出力チャネル数 P04W:8ビット×12ポート 計96ビット
P04H:8ビット× 6ポート 計48ビット
入出力信号レベル:TTLレベル(3.3KΩプルアップ抵抗内蔵)
バッファIC出力電流:IOL=22.5mA(MAX)、IOH =-15mA(MAX)
仕様LSI(PPI):東芝製 82C55AM-2または同等品×4
(P04Hは×2)
入出力コネクタPO4W:MIL50P×2
P04H:アンフェノール50P
ボードバス形式:ISAバス準拠
電源電圧/消費電流:バス上5V(±5%)/1.6A(MAX) (P04Hは1.0A)
占有アドレス:16アドレス(P04Hは8アドレス)
割り込み機能:有り。割り込み要因4種(P04Hは2種)
使用温度範囲:5〜55℃
保存温度範囲:0〜75℃
使用可能機種 :IBM PC/ATまたはその互換機
(ISAバス装備している機種)
基板寸法:159 × 107(mm)

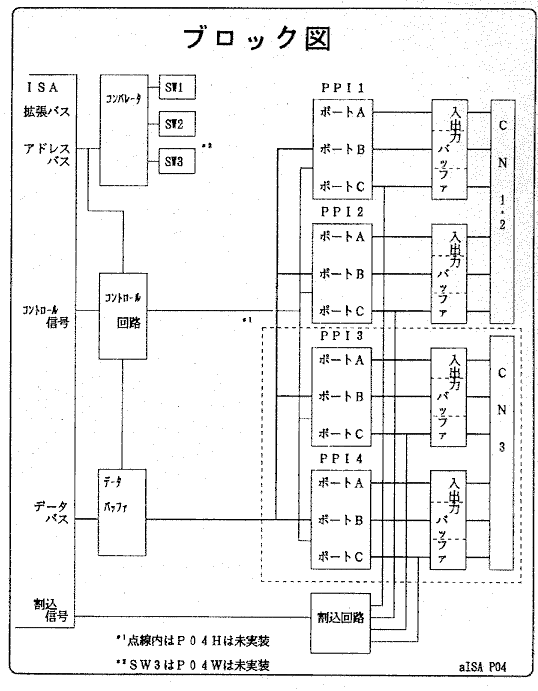

入出力回路の構成と機能

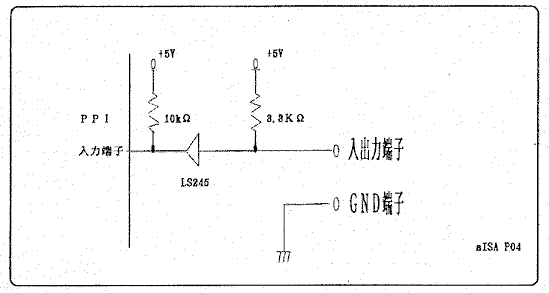

・入出力回路

入出力端子は、3.3KΩの抵抗で、+5Vにプルアップされています。

・入力動作

入力動作は、方向レジスタが「1」の時行なわれます。入出力端子の入力電圧レベル は、TTLレベルで、以下の通りです。

Hiレベル:2.0[V](MIN)
Lowレベル:0.8[V](MAX)

入力電流は、以下の通りです。

Hiレベル:2.0[μA](MAX) 但し、入力電圧2.7V時
Lowレベル:-0.2[mA](MAX) 但し、入力電圧0.4V時

※ 電流値でマイナス極性は、本ボードから流れ出る事を表します。

入力レベルと入力データ
入出力端子の入力レベル入力データ
Hiレベル1
Lowレベル0
開放時(未接続)1

・出力動作

出力動作は、方向レジスタが「0」の時行なわれます。出力動作時は、トーテムポール 出力となります。(2ステート出力)
入出力端子の出力電圧レベルは、TTLレベルで、以下の通りです。

Hiレベル:2.4[V](MIN) 但し、出力電流-2mA時
Lowレベル:0.4[V](MAX) 但し、出力電流12mA時

出力電流特性は、以下の通りです。

Hiレベル:-15[mA](MAX) 但し、出力電圧時2.0V
Lowレベル:22.5[mA](MAX) 但し、出力電圧0.5V時

出力データと出力レベル
出力データ入出力端子の出力レベル
1Hi レベル
0Lowレベル

出力データは、読み出す事ができ、電源投入時、又はリセット直後は、(リセット時 出力設定の場合)出力データを書き込むまで出力レベルは、「Hiレベル」を保持 しています。


ボードアドレスの設定

本ボードは、AT互換機のI/Oポートアドレスを16アドレス使用します。本ボードが使用するI/Oアドレスは000H〜FFFHまでの任意ですが、最下位のみ意味あいが変わってきます。
P04Wの場合には連続して16アドレスを使用しますので、0H固定です。
又、P04Hの場合には、連続して8つのアドレスを使用しますので、0H、8Hの2種類を選択できる事になります。

推奨アドレス一覧
P04W、P04H共通 P04Hのみ
300H,310H
700H,710H
B00H,B10H
F00H,F10H
308H,318H
708H,718H
B08H,B18H
F08H,F18H

出荷時は300Hに設定されていますので、以下の様にポートアドレスが割り付けられています。

P04W
アドレスポート アドレスポート
300H
301H
302H
303H
304H
305H
306H
307H
PPI1ポートA
PPI1ポートB
PPI1ポートC
PPI1コントルールポート
PPI2ポートA
PPI2ポートB
PPI2ポートC
PPI2コントロールポート
308H
309H
30AH
30BH
30CH
30DH
30EH
30FH
PPI3ポートA
PPI3ポートB
PPI3ポートC
PPI3コントルールポート
PPI4ポートA
PPI4ポートB
PPI4ポートC
PPI4コントロールポート

P04H
アドレスポート
300H
301H
302H
303H
304H
305H
306H
307H
PPI1ポートA
PPI1ポートB
PPI1ポートC
PPI1コントルールポート
PPI2ポートA
PPI2ポートB
PPI2ポートC
PPI2コントロールポート


外部との接続

コネクタ信号表(CN1)
ケーブル
番号
機能 信号名 CN1
ピン番号
信号名 機能 ケーブル
番号
1
3
5
7
PPI1
ポートA
PA00
PA02
PA04
PA06
1
2
3
4
26
27
28
29
PA01
PA03
PA05
PA07
PPI1
ポートA
2
4
6
8
9
11
13
15
PPI1
ポートB
PB00
PB02
PB04
PB06
5
6
7
8
30
31
32
33
PB01
PB03
PB05
PB07
PPI1
ポートB
10
12
14
16
17
19
21
23
PPI1
ポートC
PC00
PC02
PC04
PC06
9
10
11
12
34
35
36
37
PC01
PC03
PC05
PC07
PPI1
ポートC
18
20
22
24
25
27
29
31
PPI2
ポートA
PA10
PA12
PA14
PA16
13
14
15
16
38
39
40
41
PA11
PA13
PA15
PA17
PPI2
ポートA
26
28
30
32
33
35
37
39
PPI2
ポートB
PB10
PB12
PB14
PB16
17
18
19
20
42
43
44
45
PB11
PB13
PB15
PB17
PPI2
ポートB
34
36
38
40
41
43
45
47
PPI2
ポートC
PC10
PC12
PC14
PC16
21
22
23
24
46
47
48
49
PC11
PC13
PC15
PC17
PPI2
ポートC
42
44
46
48
49 GND GND 25 50 GND GND 50

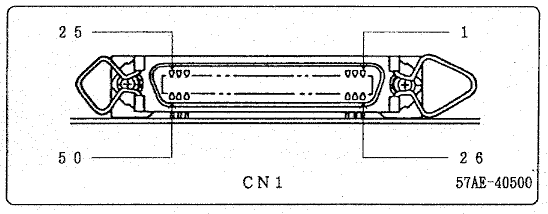

[コネクタ形式] CN1
基板側第一電子工業(株)製 57AE-40500 または相当品
ケーブル側第一電子工業(株)製 57F-30500 または相当品

コネクタ信号表(CN2)
ケーブル
番号
機能 信号名 CN2
ピン番号
信号名 機能 ケーブル
番号
1
3
5
7
PPI1
ポートA
PA00
PA02
PA04
PA06
1
3
5
7
2
4
6
8
PA01
PA03
PA05
PA07
PPI1
ポートA
2
4
6
8
9
11
13
15
PPI1
ポートB
PB00
PB02
PB04
PB06
9
11
13
15
10
12
14
16
PB01
PB03
PB05
PB07
PPI1
ポートB
10
12
14
16
17
19
21
23
PPI1
ポートC
PC00
PC02
PC04
PC06
17
19
21
23
18
20
22
24
PC01
PC03
PC05
PC07
PPI1
ポートC
18
20
22
24
25
27
29
31
PPI2
ポートA
PA10
PA12
PA14
PA16
25
27
29
31
26
28
30
32
PA11
PA13
PA15
PA17
PPI2
ポートA
26
28
30
32
33
35
37
39
PPI2
ポートB
PB10
PB12
PB14
PB16
33
35
37
39
34
36
38
40
PB11
PB13
PB15
PB17
PPI2
ポートB
34
36
38
40
41
43
45
47
PPI2
ポートC
PC10
PC12
PC14
PC16
41
43
45
47
42
44
46
48
PC11
PC13
PC15
PC17
PPI2
ポートC
42
44
46
48
49 GND GND 49 50 GND GND 50

コネクタ信号表(CN3)
ケーブル
番号
機能 信号名 CN3
ピン番号
信号名 機能 ケーブル
番号
1
3
5
7
PPI3
ポートA
PA20
PA22
PA24
PA26
1
3
5
7
2
4
6
8
PA21
PA23
PA25
PA27
PPI3
ポートA
2
4
6
8
9
11
13
15
PPI3
ポートB
PB20
PB22
PB24
PB26
9
11
13
15
10
12
14
16
PB21
PB23
PB25
PB27
PPI3
ポートB
10
12
14
16
17
19
21
23
PPI3
ポートC
PC20
PC22
PC24
PC26
17
19
21
23
18
20
22
24
PC21
PC23
PC25
PC27
PPI3
ポートC
18
20
22
24
25
27
29
31
PPI4
ポートA
PA30
PA32
PA34
PA36
25
27
29
31
26
28
30
32
PA31
PA33
PA35
PA37
PPI4
ポートA
26
28
30
32
33
35
37
39
PPI4
ポートB
PB30
PB32
PB34
PB36
33
35
37
39
34
36
38
40
PB31
PB33
PB35
PB37
PPI4
ポートB
34
36
38
40
41
43
45
47
PPI4
ポートC
PC30
PC32
PC34
PC36
41
43
45
47
42
44
46
48
PC31
PC33
PC35
PC37
PPI4
ポートC
42
44
46
48
49 GND GND 49 50 GND GND 50

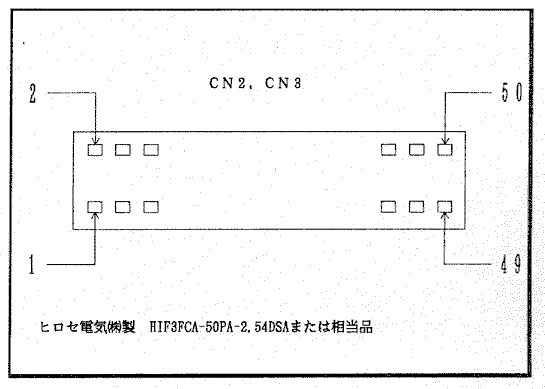

[コネクタ形式] CN2,CN3
基板側ヒロセ電気(株)製 HIF3FCA-50PA-2.54DSA または相当品
ケーブル側ヒロセ電気(株)製 HIF3BA-50D-2.54R または相当品


入出力バッファICの交換

本ボードでは、すべての入出力バッファICがICソケットを使用して実装されているため、 目的に応じてバッファICを交換することができます。
実装済バッファICは74LS245ですが、以下のようなICも使用することができます。

74LS245:非反転スリーステートバッファ(標準実装)
74LS640:反転スリーステートバッファ
74LS641:非反転オープンコレクタバッファ
74LS642:反転オープンコレクタバッファ
74LS645-1 :非反転スリーステートバッファ(IOL=48mA出力)


付属フロッピー

本ボードを使用する際に、より一層のご理解と、すぐに使用して頂けることを目的 として以下のような内容のフロッピーディスクを1枚付属しております。

P04_1.BAS
82C55 のボードA,B,Cに入力されるデータを表示するプログラム
P04_2.BAS
82C55 のボードA,B,Cからデータを出力するプログラム
AISA04W.EXE
P04Wの全ポートの入出力状態を表示するプログラム
AISA04H.EXE
P04Hの全ポートの入出力状態を表示するプログラム


製品構成

本製品は、以下の6点より構成されます。

1.aISA-P04 本体1台
2.取扱説明書1冊
3.ジャンパプラグ5個(P04Hは3個)
4.コネクタ付ケーブル2本(P04Hは1本)
5.お客様登録カード/保証書1枚
6.3.5" FD(1.44MB)1枚
