相信号のチャタリングは、理論的には超高速UP/DOWN動作のくり返しであり、これが原因で誤カウントをを起こす場合が少なくありません。しかし、安易に積分回路等によりチャタリングを吸収した場合、その弊害として高速カウントが不可能になります。
以上に示す通り、2相信号をカウントする場合にはいくつかの問題点があり、それらを解決するには、高度な回路技術が必要とされています。

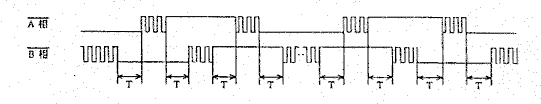

しかし、本ボードに搭載されているPCC120では、これらの問題解決のため、以降のタイミングが満足されている限り、カウント値を確実に保証する"デジタルフィルタ回路"が内蔵されています。
これにより、本ボードに2相信号を入力する場合、チャタリングに対する対策はとくに必要でなく、電気的ノイズに対する対策のみで良いことになります。
