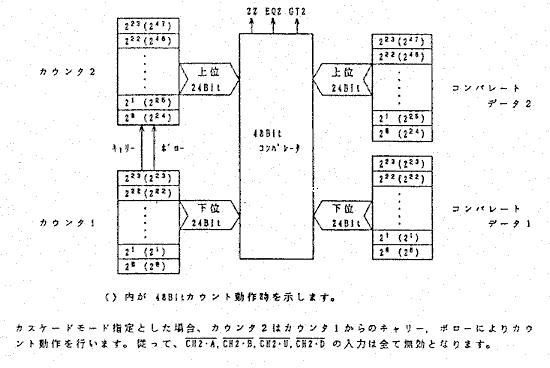

本ボードは､2チャンネルの24Bit UP/DOWNカウンタを内蔵していますが、カスケードモード指定とした場合は、2チャンネルのカウンタを内部カスケード接続し、48Bit UP/DOWNカウンタとすることができます。この場合図のような構成となり、カウンタ2=上位24Bit、カウンタ1=下位24Bitとして機能します。48Bitのコンパレート結果は、2Z,EQ2,GT2に出力され、コンパレートモードは、MODE WRITE PORTのD4 Bit(CH2 COMOARATE MODE)により指定します。
