入力回路の選択時の設定(UP/DOWN信号入力回路)

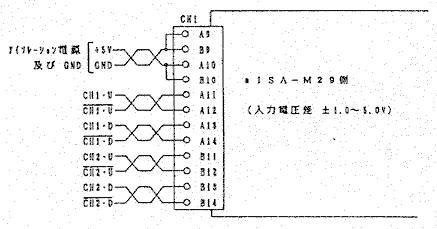

• 差動信号アイソレーション入力回路選択時
  ・回路変更はありません。（出荷状態)

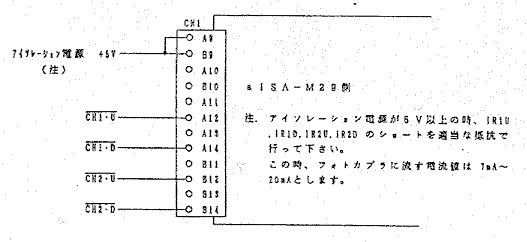

• オープンコレクタ信号アイソレーション入力回路選択時
  ・ロケーション4Hに実装されているAM26LS32PCを取り外す。
  ・抵抗アレイRA15,RA16,RA17を取り外す。
  ・IR1U,IR1D,IR2U,IR2Dをメッキ線等でジャンパーする。

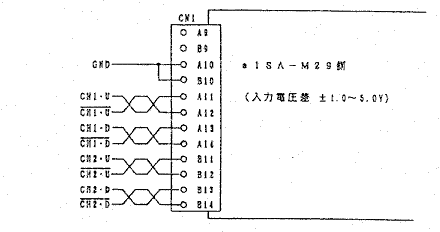

• 差動信号ノンアイソレーション入力回路選択時
  ・JP4のV及びGをメッキ線等でジャンパーする。

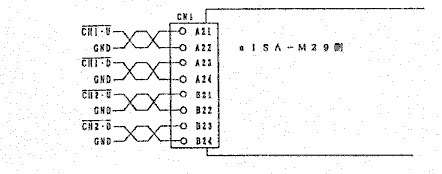

• オープンコレクタ信号及びTTL信号ノンアイソレーション入力回路選択時
  ・回路変更はありません。（出荷状態)
