入力回路の選択時の設定(CH1 A/B相クリア信号入力回路)

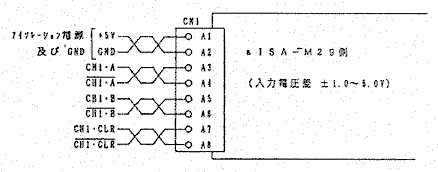

• 差動信号アイソレーション入力回路選択時
  ・回路変更はありません。（出荷状態)

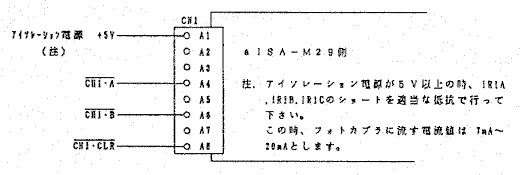

• オープンコレクタ信号アイソレーション入力回路選択時
  ・ロケーション1Hに実装されているAM26LS32PCを取り外す。
  ・抵抗アレイRA7,RA8,RA9を取り外す。
  ・IR1A,IR1B,IR1Cをメッキ線等でジャンパーする。

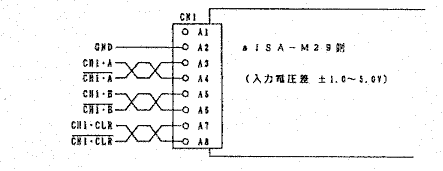

• 差動信号ノンアイソレーション入力回路選択時
  ・JP2のV及びGをメッキ線等でジャンパーする。

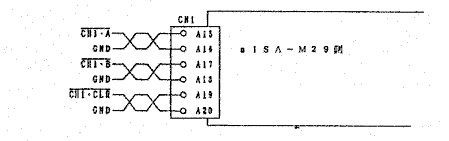

• オープンコレクタ信号及びTTL信号ノンアイソレーション入力回路選択時
  ・回路変更はありません。（出荷状態)
