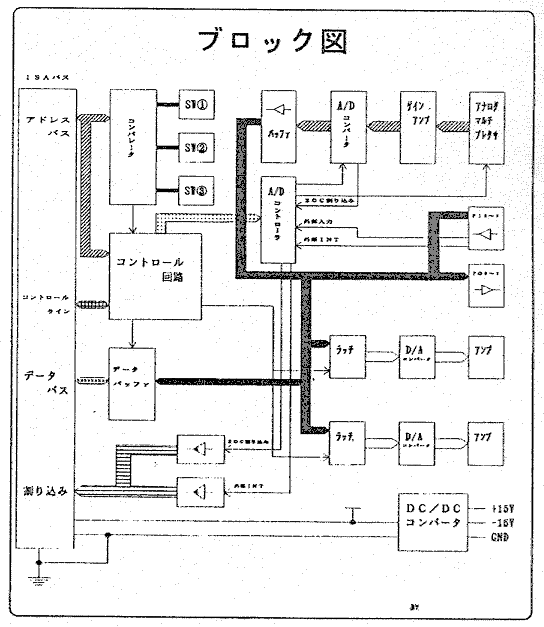

aISA-A57は、IBM PC/AT又はその互換機にA/Dコンバータ、D/Aコンバータ、TTLレベルPIOの各機能を，1枚のボードに集約した拡張ボードです。

主な特長

1. 逐次変換方式のA/D変換LSIを採用し、高速サンプリングを可能としています。
2. 0〜5V,0〜10V,±2.5V,±5V,±10Vの豊富な入力レンジを有しており、それぞれの入力信号を12ビットの分解能で高速に変換します。
3. アナログマルチプレクサにより、8ch(シングルエンド入力)又は4ch(差動入力)の入力切り替えが可能です。
4. タイマによる一定周期A/Dサンプリングや、外部トリガによるA/Dサンプリングなど、多くのサンプリング機能を有しています。
5. 独立した2個のD/Aコンバータにより、それぞれのチャンネルでの任意のD/A出力が可能です。
6. 0〜5V,0〜10V,±2.5V,±5V,±10Vの豊富な出力レンジを有しており、それぞれのチャンネルで出力レンジの変更が可能です。
7. すべてのレンジは、電源投入時、又はシステムリセット時に0Vを出力します。
8. ヒステリシスを持った8ビット入力、リセット時Hiレベルとなる8ビット出力のパラレルポートを備えています。
9. A/D変換終了(EOC)割り込み、パラレルポートによる割り込みがそれぞれ独立して使用可能です。
10. 12ビットデコードのアドレスデコード回路により、限られたISAバスの資源を有効に活用できます。

■A/Dコンバータ部

■D/Aコンバータ部

D/A変換分解能	:12ビット
出力チャンネル数	:2チャンネル
出力電圧レンジ	:ユニポーラ　0〜5V,0〜10V :バイポーラ　±2.5V,±5V,±10V
出力セトリングタイム	:40μs/FSR(MAX)
負荷電流	:4mA/ch(MAX)　（全チャンネル)
出力リニアリティ・エラー (積分非直線性誤差)	:±1/2LSB(MAX)
出力フルスケール・エラー (t=20℃にて)	:±0.04%/FSR(MAX) 出荷時及び出荷時のレンジにて
オフセット温度ドリフト	:±15ppm/℃(MAX)
ゲイン温度ドリフト	:±30ppm/℃(MAX)
変換コード	:ストレートバイナリ/オフセットバイナリ
リセット時の出力	:バイポーラ　0Vを保持 :ユニポーラ　0Vを保持

■パラレルポート部

入力ポート	:8ビット(PI0〜PI7)
出力ポート	:8ビット(PO0〜PO7)
リセット時の出力の論理	:Hiレベル
外部トリガー	:入力ポートのPI7はA/D外部トリガと兼用
入力ポート
割り込み	:入力ポートのPI6は割り込み要求線として兼用
最大入力電圧	:±10V

■バスI/F仕様

ボードバス形式	:ISA準拠
占有I/Oアドレス	:8アドレス
割り込みレベル	:2レベル

■その他

入出力コネクタ	:アンフェノール50P
電源電圧	:＋5V単一(±5%)
消費電流	:1A最大/620mA(TYP)
動作温度範囲	:＋5℃〜＋45℃
保存温度範囲	:-15℃〜＋70℃
使用可能機種	:IBM PC/AT又はその互換機 (ISAバスを装備している機種)
基盤寸法	:232×107(mm)

コネクタ信号表

コネクタ 付き ケーブル 端番号	機能	信号名		CN1 ピン 番号		信号名	機能	コネクタ 付き ケーブル 端番号
		シングル	差動
1 3 5 7 9 11 13 15 17 19 21 23 25 27 29 31 33 35 37 39 41 43 45 47 49	A/D 入力Ch1(1) A/D 入力Ch5(1) A/D 入力Ch2(2) A/D 入力Ch6(2) A/D 入力Ch3(3) A/D 入力Ch7(3) A/D 入力Ch4(4) A/D 入力Ch8(4) アナログGND 未接続 +5V出力 パラレル入力0 パラレル入力2 パラレル入力4 パラレル入力6 +5V出力 パラレル出力0 パラレル出力2 パラレル出力4 パラレル出力6 デジタルGND 未接続 アナログGND D/A出力Ch1 D/A出力Ch2	IN1 IN5 IN2 IN6 IN3 IN7 IN4 IN8	IN1+ IN1- IN2+ IN2- IN3+ IN3- IN4+ IN4-	1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25	26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50	AGND AGND AGND AGND AGND AGND AGND AGND AGND NC DGND PI1 PI3 PI5 PI7 DGND PO1 PO3 PO5 PO7 DGND NC AGND AGND AGND	アナログGND アナログGND アナログGND アナログGND アナログGND アナログGND アナログGND アナログGND アナログGND 未接続 デジタルGND パラレル入力1 パラレル入力3 パラレル入力5 パラレル入力7 デジタルGND パラレル出力1 パラレル出力3 パラレル出力5 パラレル出力7 デジタルGND 未接続 アナログGND アナログGND アナログGND	2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50
		AGND NC VCC PI0 PI2 PI4 PI6 VCC PO0 PO2 PO4 PO6 DGND NC AGND OUT1 OUT2

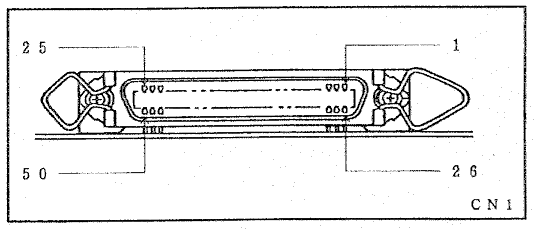

外部との接続は付属の50ピン・アンフェノールコネクタ付きケーブル、もしくは以下型名のコネクタを使用して接続します。

[使用コネクタ] CN1

基板側	第一電子工業(株)製 57RE-40500または相当品
ケーブル側	第一電子工業(株)製 57F-30500 または相当品

本ボードは、AT互換機のI/Oポートアドレスのうち、000H〜FFFHまでの任意の連続した8アドレスを使用します。
但し、最下位(SW3)に設定できるアドレスは0H又は8Hのみです。

推奨アドレス	備考
300H,308H,310H,318H
700H,708H,710H,718Hn B00H,B08H,B10H,B18Hn F00H,F08H,F10H,F18Hn	*注

*注　このアドレスに設定する場合で、かつ、他の拡張ボードのI/Oアドレス設定が00H〜3FFFHまでしかできないタイプの物を使う場合注意が必要です。

■工場出荷時の標準設定

　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　

SW/ジャンパ・記号	設定	機能	出荷時の設定
SW1 SW2 SW3	0〜7 0〜F 0〜F	ボードアドレス設定 ボードアドレス設定 ボードアドレス設定	矢印先端=3 矢印先端=0 矢印先端=0
J1〜J3		割り込み要求設定ジャンパ	すべて解放
J4(A/D　Ch1) J5(A/D　Ch2) J6(A/D　Ch3)		A/Dシングルエンド入力設定
		A/D差動入力設定
J7 J8 J9		A/D入力レンジ0〜5V
		A/D入力レンジ0〜10V
		A/D入力レンジ±2.5V
		A/D入力レンジ±5V
		A/D入力レンジ±10V
J10(Ch1) J11(Ch2)		D/A出力レンジ0〜5V
		D/A出力レンジ0〜10V
		D/A出力レンジ±2.5V
		D/A出力レンジ±5V
		D/A出力レンジ±10V

本ボードは以下の6点より構成されます。

1.	aISA-A57	1台
2.	コネクタ付ケーブル	1本
3.	割り込みジャンパ	1
4.	取扱説明書	1冊
5.	お客様登録カード/保証書	1枚
6.	3.5"FD(1.44MB)2枚組	1セット

□商品型番

aISA-A57(*1)/(*2)(*3)

*1　A/D入力形式	/:シングルエンド入力 S:差動入力
*2　A/D入力電圧レンジ	1:0〜5V 2:0〜10V 3:±2.5V 4:±5V 5:±10V
*3　D/A出力電圧レンジ	1:0〜5V 2:0〜10V 3:±2.5V 4:±5V 5:±10V
