aISA-A15

12ビット16ch A/Dコンバータボード

製品の概要と特長

製品仕様

ボードアドレスの設定

外部との接続

製品構成

製品の概要と特長

aISA-A15は、IBM PC/ATまたはその互換機にアナログ信号処理機能を付加するための 拡張ボードです。
本体、又はI/O拡張ユニットに用意された拡張スロットに装着することにより 16chのシングルエンド又は8chの差動アナログ電圧を12ビット分解能で 高速に取り込むことが可能となります。

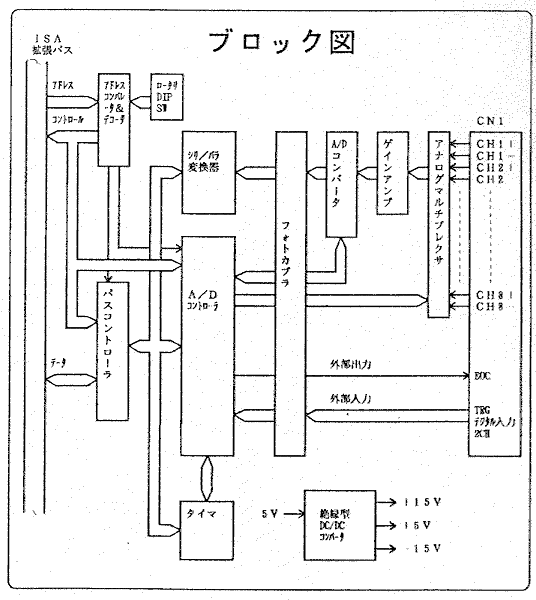

主な特長
  1. 逐次変換方式のA/D変換LSIを採用し、変換速度は12μsと高速です。
  2. アナログマルチプレクサにより、16ch(シングルエンド入力)又は 8ch(差動入力)の入力切り替えが可能です。
  3. 0〜＋1V,0〜＋2.5V,0〜＋5V,0〜＋10V,−1〜＋1V, −2.5V〜＋2.5V,−5V〜＋5V,−10〜＋10Vと豊富な入力レンジ を有しており、それぞれの入力信号を12ビット分解能で高速に変換します。
  4. アナログ部とデジタル部がフォトカプラにより完全絶縁されており、耐ノイズ性に 優れています。
  5. タイマ機能により、アナログ信号の一定周期サンプリング、又はタイマ割り込みが 可能です。
  6. PC本体内蔵のDMA転送機能を使用することにより効果的なデータサンプリングが 可能です。
  7. その他、外部トリガ、各種割り込み、チャンネル・オート・インクリメントなど、多くの 機能を有しており、様々な用途での応用が可能です。
  8. I/Oアドレス設定に、視認性の優れたロータリDIP・SWを採用しておりますので、 簡単且つ確実にI/Oアドレスの変更を行うことができます。
aISA-A15の写真

製品仕様

A/D変換方式:逐次比較変換方式
絶縁方式:フォトカプラの使用によるバス絶縁方式
絶縁耐圧:DC500V
A/D変換分解能:12ビット
A/D変換速度:12μs(チャンネル固定時)
:45μs/ch(チャンネル切り替え時)
入力抵抗:1MΩ(アナログ入力、グランド間を1MΩで プルダウン処理)
入力方式:シングルエンド入力または差動入力から選択可能 (同時使用は不可)
入力チャンネル数:16チャンネル(シングルエンド)
　8チャンネル(差動)から選択可能
入力電圧レンジ・バイポーラ入力時
:±1V,±2.5V,±5V,±10Vから選択可能
・ユニポーラ入力時
:0〜＋1V,0〜＋2.5V,0〜＋5V,0〜＋10Vから選択可能
入力最大電圧:±20V(アナログ入力、グランド間)
変換精度:積分非直線性誤差　±1LSB(MAX)
:微分非直線性誤差　±1LSB(MAX)
・オフセット誤差(25℃)
　G=1(±10V,0〜＋10V)±2/3LSB
　G=2(±5V,0〜＋5V)±2/3LSB
　G=4(±2.5V,0〜＋2.5V)±1LSB
　G=10(±1V,0〜＋1V)±2/3LSB
・オフセット温度ドリフト(MAX)
　G=1(±10V,0〜＋10V)±14ppm/℃
　G=2(±5V,0〜＋5V)±15ppm/℃
　G=4(±2.5V,0〜＋2.5V)±16ppm/℃
　G=10(±1V,0〜＋1V)±19ppm/℃
・フルスケール誤差(25℃)
　G=1(±10V,0〜＋10V)±1LSB
　G=2(±5V,0〜＋5V)±2LSB
　G=4(±2.5V,0〜＋2.5V)±2.5LSB
　G=10(±1V,0〜＋1V)±5LSB
・フルスケール温度ドリフト(MAX)
　G=1(±10V,0〜＋10V)±50ppm/℃
　G=2(±5V,0〜＋5V)±54ppm/℃
　G=4(±2.5V,0〜＋2.5V)±58ppm/℃
　G=10(±1V,0〜＋1V)±63ppm/℃
変換コード:ストレートバイナリ/オフセットバイナリ /2'コンプリメント
DMA転送機能 :PC本体内蔵のDMA転送が可能(選択するDMAチャネルにより、 バイト転送、ワード転送を選択可能
タイマ
・サンプリング機能		 :タイマを利用しての一定周期サンプリング
　(サンプリング周期　12μs〜2147s)
割り込み機能:EOC割り込み/タイマ割り込み /外部割り込みのうち、2要因を選択可能
チャンネル・オート
・インクリメント		 :シングルエンド　MAX16チャネルオートサンプル
:差動　　　　　　MAX8チャネルオートサンプル
外部トリガ入力:フォトカプラ入力1ビット[EXTRG]
(A/D変換スタート信号として使用)
汎用入力:フォトカプラ入力2ビット[EXIN0,EXIN1]
(2ビットの内、EXIN0は、割り込みに使用可能)
ステータス出力:フォトカプラオープンコレクタ出力1ビット
(EOC信号を出力)
バス形式:ISAバス(8/16ビットスロット使用)
占有I/Oアドレス:連続8アドレス
I/Oアドレス設定:000〜FFFHの空間から512通りに選択可能
(12ビットデコード)
電源電圧:＋5V±5%単一
消費電流:1A(MAX)　800mA(TYP)
動作温度範囲:＋5℃〜＋50℃
保存温度範囲:−15℃〜＋70℃
使用可能機種:IBM PC/AT又はその互換機
(ISAバスを装備している機種)
基板寸法:107×232(mm)

ボードアドレスの設定

出荷時には、300H番地に設定されています。

　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　
I/OアドレスINPUTポートI/OアドレスOUTPUTポート
300HCDLポート300H予約
301HCDHポート301H予約
302HSTRポート302HCTLポート
303H予約303HCHAポート
304HTR0ポート304HTW0ポート
305HTR1ポート305HTW1ポート
306HTR2ポート306HTW2ポート
307H予約307HTCWポート

外部との接続

コネクタ信号表
コネクタ
ピン番号		 付属
ケーブル
コード
番号		 信号名 コネクタ
ピン番号		 付属
ケーブル
コード
番号		 信号名
シングル
エンド		差動 シングル
エンド		差動
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
 1
3
5
7
9
11
13
15
17
19
21
23
25
27
29
31
33
35
37
39
41
43
45
47
49
 ch1
ch9
ch2
ch10
ch3
ch11
ch4
ch12
ch5
ch13
ch6
ch14
ch7
ch15
ch8
ch16
未接続
未接続
未接続
未接続
未接続
EXTRGa
EXIN0a
EXIN1a
EOCc
 ch1+
ch1-
ch2+
ch2-
ch3+
ch3-
ch4+
ch4-
ch5+
ch5-
ch6+
ch6-
ch7+
ch7-
ch8+
ch8-
未接続
未接続
未接続
未接続
未接続
EXTRGa
EXIN0a
EXIN1a
EOCc
 26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
 2
4
6
8
10
12
14
16
18
20
22
24
26
28
30
32
34
36
38
40
42
44
46
48
50
 GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
未接続
未接続
未接続
未接続
未接続
EXTRGk
EXIN0k
EXIN1k
EOCe
 GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
未接続
未接続
未接続
未接続
未接続
EXTRGk
EXIN0k
EXIN1k
EOCe

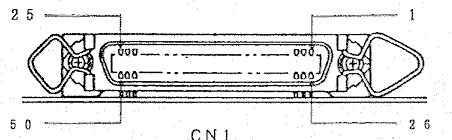

[使用コネクタ] CN1
基板側第一電子工業(株)製 57AE-40500-21C(D1) または相当品
ケーブル側第一電子工業(株)製 57F-30500 または相当品

製品構成

本製品は、以下の5点より構成されます。

1.aISA-A15　本体1台
2.取扱説明書1冊
3.コネクタ付ケーブル1本
4.お客様登録カード/保証書1枚
5.3.5"FD(1.44MB)1枚

商品名
シングル
エンド
入力		 aISA-A15/3　0〜2.5V,±2.5V
aISA-A15/4　0〜5V,±5V
aISA-A15/5　0〜10V,±10V
aISA-A15/6　0〜1V,±1V
差動入力 aISA-A15S/3　0〜2.5V,±2.5V
aISA-A15S/4　0〜5V,±5V
aISA-A15S/5　0〜10V,±10V
aISA-A15S/6　0〜1V,±1V

* バイポーラ、ユニポーラはスイッチ切り替え可能。
