| 入出力ビット数 | : | 24ビット |
| 入出力バッファ | : | 74LS245 相当品(注1) |
| 入出力定格 |
・印加電圧 :5.5V (MAX)(注2) -0.5V(MIN) | |
| 入出力特性 |
・入力電圧 Lowレベル(VIL):0.8V(MAX) Hiレベル (VIH):2.0V(MIN) ・入力電流 Lowレベル(IIL):-0.5mA(MAX) @ VIL= 0.4V Hiレベル (IIH):20μA(MAX) @ VIH= 2.7V ・出力電圧 Lowレベル(VOL):0.4V (MAX) @ IOL= 12mA Hiレベル (VOH):2.4V (MIN) @ IOH= -3mA ・出力電流 Lowレベル(IOL):24mA(MAX) @ VOL=0.5V Hiレベル (IOL):-15mA(MAX) @ VOH=2.0V | |
| 使用パラレルI/F LSI | : | 日本電気叶ｻ μPD71055 又は相当品 (intel 8255Aの省電力版) |
| 入出力バッファ 入出力方向 | : | ジャンパにより設定可能 ポートA,ポートB 8ビット単位 ポートC 1ビット単位 |
| バス形式 | : | PC-9801 拡張バス準拠 |
| I/Oアドレス配置 | : | 偶数又は奇数アドレス配置を選択可能 |
| 占有I/Oアドレス | : | 4アドレス |
| 割り込み | : | PC0,PC3 による要求可 |
| 電源電圧 | : | +5V±5%単一 |
| 消費電流 | : | 600mA(MAX) 400mA(TYP) |
| 動作温度範囲 | : | +5℃〜 +50℃ |
| 保存温度範囲 | : | -15℃〜+70℃ |

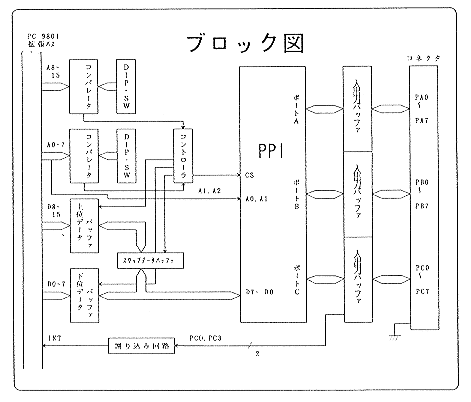

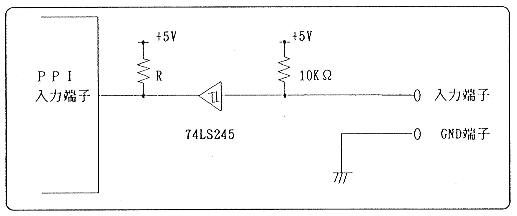

入力端子は10KΩの抵抗で+5V電源にプルアップされています。
このため、外部信号が接続されていない入力端子については、Hiレベルとなり、“1"が読み込まれます。
入力端子の入力電圧/電流レベルは、TTLレベルで以下の通りです。
| Hiレベル | 2.0 [V] (min) |
| Lowレベル | 0.8 [V] (max) |
| Hi レベル | 20［μA］ (max) 但し、入力電圧2.7V時 |
| Lowレベル | -0.7［mA］(max) 但し、入力電圧0.4V時 |

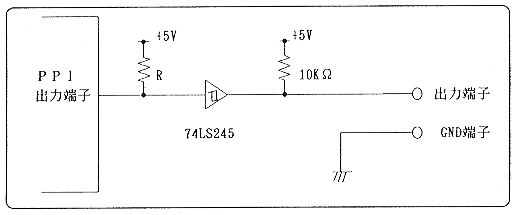

出力設定時の回路
出力端子は10KΩの抵抗で+5V電源にプルアップされています。
出力動作は、トーテムポール出力となります。
出力端子の電圧/電流出力レベルは、TTLレベルで以下の通りです。
| Hi レベル | 2.4 ［V］(min) 但し、出力電流-3mA時 |
| Lowレベル | 0.4 ［V］(max) 但し、出力電流12mA時 |
| Hi レベル | 24［mA］(max) 但し、出力電圧2.0V時 |
| Lowレベル | -15［mA］(max) 但し、出力電圧0.5V時 |
本ボードでは、バッファの入力側(PPIとバァッファの間)も抵抗で+5V電源にプルアップされています。
このため、PPIを初期化し出力ポートに設定するまで(PPIの端子は入力モードとなり
ハイインピーダンス状態)外部には、Hiレベルが出力されます。
・偶数アドレス配置 (I/Oアドレスの偶数アドレスのみ使用する)
・奇数アドレス配置 (I/Oアドレスの奇数アドレスのみ使用する)
のいずれかを選択します。
出荷時は「8ビットポート4アドレス、偶数配置00D0H番地」に設定されています。
この場合は、以下の様にポートが割り付けられます。
| I/Oアドレス | ポート |
| 00D0H 00D2H 00D4H 00D6H |
PPI ポート A PPI ポート B PPI ポート C PPI コントロールポート |
・ケーブル側:第一電子工業(株)製 57F-303600 又は相当品
コネクタ信号表
| コネクタ ピン番号 | 信号名 | コネクタ ピン番号 | 信号名 |
| 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 |
PA0 PA2 PA4 PA6 GND GND PB0 PB2 PB4 PB6 GND GND PC0 PC2 PC4 PC6 GND GND |
19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 |
PA1 PA3 PA5 PA7 GND GND PB1 PB3 PB5 PB7 GND GND PC1 PC3 PC5 PC7 GND GND |
