| リレー出力チャンネル数 | : | 32チャンネル |
| 使用リレー | : | 渇ｫ田製作所製 DIP-1M-05 又は、相当品 |
| リレー接点 | : | 1回路a接点(ノーマル・オープン) |
| リレー出力部定格 |
・最大接点開閉回数 :1億回以上 @DC10mV-10μA (機械的,電気的) ・最大開閉ひん度 :500回/秒 ・耐振動 :20G ・耐衝撃 :30G ・許容電力 :10W(MAX) ・許容電圧 :100V(MAX) ・許容電流 :0.5A(MAX) | |
| リレー出力部特性 |
・接触抵抗(初期値) :150mΩ(MAX) ・動作時間(バウンス時間含む):1mS(MAX) ・復帰時間 :1mS(MAX) | |
| バス形式 | : | PC-9801バス準拠 |
| 出力ポート | : | 8ビット×4ポート又は16ビット×2ポート |
| I/Oアドレス配置 | : | 偶数配置,奇数配置,連続配置の選択可能 |
| 占有I/Oアドレス | : | 4アドレス |
| I/Oアドレス設定 | : | DIP・SWによる16ビットフルデコード |
| 電源電圧 | : | +5V±5%単一 |
| 消費電流 | : | 800mA(MAX) 600mA(TYP) |
| 動作温度範囲 | : | +5〜+50℃ |
| 保存温度範囲 | : | -15〜+70℃ |

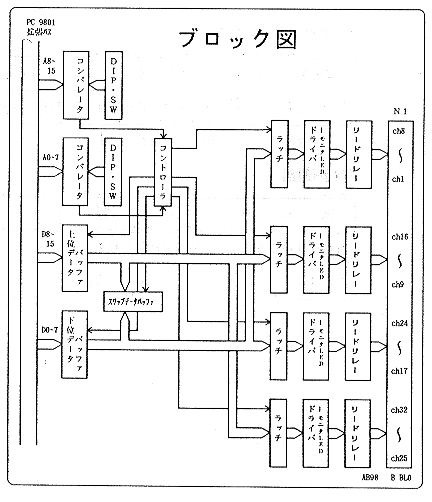

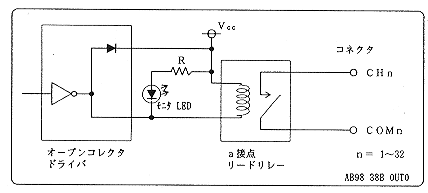

出力回路は、リード・リレーa接点(メイク接点)出力です。
出力ポートに
「1」を書き込むと、リレーが「ON(接続)」
「0」を書き込むと、リレーが「OFF(開放)」
となります。この状態は次の書き込みまで保持されます。また、「1」が書き込まれている場合は、モニタLEDが「点灯」します。
電源投入時及びリセット時のリレー出力は、「OFF」状態です。
出力データとリード・リレー出力及びモニタLEDの状態
| 出力データ | リード・リレー出力 | モニタLEDの状態 |
| 1 | ON(接続) | 点灯 |
| 0 | OFF(解放) | 消灯 |
・連続アドレス配置(I/Oポートアドレスの偶数/奇数アドレスを使用する。)
・偶数アドレス配置(I/Oポートアドレスの偶数アドレスを使用する。)
・奇数アドレス配置(I/Oポートアドレスの奇数アドレスを使用する。)
のいずれかを選択する事が出来ます。
出荷時は連続アドレスに設定されていますので、以下の様にポートアドレスが割り付けられています。
| I/Oアドレス | 書き込み時(I/O WRITE) | 読み込み時(I/O READ) |
| 00D0H 00D1H 00D2H 00D3H |
出力ポート0(CH 1〜CH 8) 出力ポート1(CH 9〜CH16) 出力ポート2(CH17〜CH24) 出力ポート3(CH25〜CH32) |
他のボードで使用可能 |

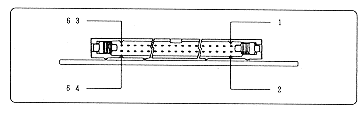

・ケーブル側:ヒロセ電機(株)製 HIF3BB-64D-2.54R または相当品
コネクタ信号表
| コネクタ ピン番号 | 信号名 | コネクタ ピン番号 | 信号名 |
| 1 3 5 7 9 11 13 15 17 19 21 23 25 27 29 31 33 35 37 39 41 43 45 47 49 51 53 55 57 59 61 63 |
CH 8 CH 7 CH 6 CH 5 CH 4 CH 3 CH 2 CH 1 CH16 CH15 CH14 CH13 CH12 CH11 CH10 CH 9 CH24 CH23 CH22 CH21 CH20 CH19 CH18 CH17 CH32 CH31 CH30 CH29 CH28 CH27 CH26 CH25 |
2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58 60 62 64 |
COM 8 COM 7 COM 6 COM 5 COM 4 COM 3 COM 2 COM 1 COM16 COM15 COM14 COM13 COM12 COM11 COM10 COM 9 COM24 COM23 COM22 COM21 COM20 COM19 COM18 COM17 COM32 COM31 COM30 COM29 COM28 COM27 COM26 COM25 |
