出力16点/入力16点高速絶縁型入出力ボード

製品の概要と特長

製品仕様

製品の概要と特長

本製品AB98-37Bは、NEC製パーソナルコンピュータPC-9800シリーズに高速絶縁入出力機能を附加する拡張ボードです。
PC-9801本体、又はI/O拡張ユニットに用意された拡張スロットに装着する事により、基板1枚あたり16チャンネルの高速絶縁入力と16チャンネルの高速絶縁出力機能が増設されます。

主な特長
  1. 入力信号16チャンネル(8ビット×2ポート構成)、出力信号16チャンネル(8ビット×2ポート構成)の取扱いが可能です。入出力は8ビット又は16ビット単位で行う事ができます。
  2. PC-9801本体回路と入出力外部信号を高速フォトカプラで絶縁していますので、外部信号のノイズによるPC本体の誤動作を防げます。
  3. モニタLEDにより、各チャンネルの入出力状態が目で確認できます。
  4. 絶縁型DC/DCコンバータにより、入出力回路への電源供給ができます。(AB98-37B/DCのみ)
  5. 入力信号のうち2チャンネルを割込み要求信号に設定できます。
  6. 16ビットフルデコードのアドレス・デコード回路によりPC-9801の限られたI/O空間を無駄にしません。

AB98-37Bの写真

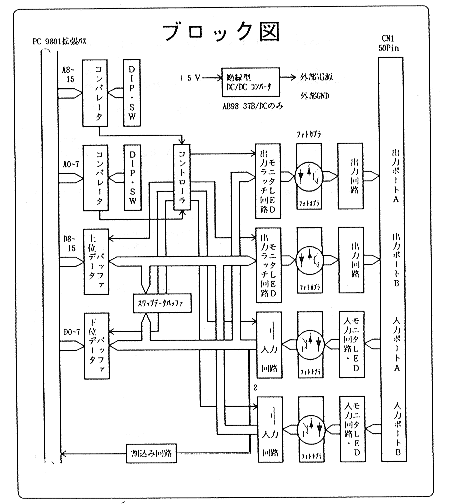

製品仕様

出力点数:16点
入力点数:16点
出力方式:トランジスタオープンコレクタ出力
入力方式:フォトカプラLEDアノードコモン入力
コモン点数:入出力とも8点ごとに1点
出力定格 ・出力耐圧(VCE)　　:35V(MAX)
・出力電流(IC )　　:12mA(MAX) @ VCESet =0.4V
出力部外部電源 ・電源電圧　　　　　:+4.5V(MIN)〜28V(MAX)(注2)
・消費電流 (1ポート) :15mA(MAX)/ポート
出力特性 ・ON電圧(VCESet)　:0.3V(MAX) @ IC =3mA
・ON時間(Ton )　　:1μS(TYP)
・OFF時間(Toff )　 :3μS(TYP)
入力定格・入力耐圧(VIN)　:入力部電源電圧＋4V(MAX)
入力部外部電源 ・電源電圧　　　　　:機種により異なる(注1)
・消費電流 (1ポート) :120mA(MAX)/ポート
入力特性 ・入力電流(IIN)　　:12mA(MAX) @ VIN =0V(外部電源GND)
・ON時間 (TdLH)　　:1μS(TYP)
・OFF時間(TdHL)　　:2μS(TYP)
バス形式:PC-9801拡張バス準拠
入出力ポート:8ビット×2ポート又は16ビット×1ポート
I/Oアドレス配置:偶数、奇数、連続配置の選択可能
占有I/Oアドレス:2アドレス
I/Oアドレス設定:DIP・SWによる16ビットフルデコード
電源電圧:+5V±5% 単一
消費電流:600mA(MAX) (注3)
:		400mA(TYP)
動作温度範囲:+5℃〜+45℃
保存温度範囲:-15℃〜+75℃

注1:機種別入力部電源電圧
機　種　名外部電源電圧
AB98-37B/12＋12V±10%
AB98-37B/05＋5V±10%
AB98-37B/24＋24V±10%
AB98-37B/DC＋12V±10%又は不要

注2:外部電源電圧は、機種に依存しません。
注3:AB98-37B/DC全ポート内蔵電源使用時　1.6A(MAX)
