AB98-24Aは、RS-232Cの通信ポートを2ch持ったボードです。
2ch独立して75～19200ボーまでのRS-232C非同期(調歩同期)式通信を行うことが可能となります。

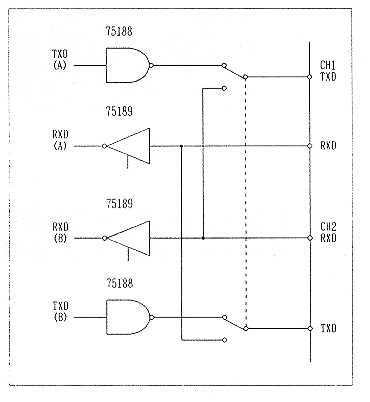

また別売のRCA98TYPEⅡを使用することによりRS-232Cコミュニケーションアナライザとして使用可能です。

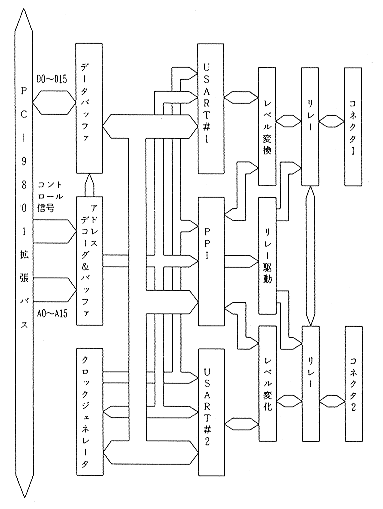

[ブロック図]
[I/0マップ]
| ボードアドレス | 機 能 (μPD7105C)(μPD71055) |
||||
| × | × | × | 偶数 | 奇数 | |
| +0 － 2 － 4 － 6 － 8 － A － |
－ +1 － 3 － 5 － 7 － 9 － B |
USART#1データ USART#2データ USART#1コマンド USART#2コマンド PPIポートAレジスタ カウンタ0 PPIポートBレジスタ カウンタ1 PPIポートCレジスタ カウンタ2 PPIコントロールレジスタ カウンタコントロールワード |
|||
| 通信形式 | : | RS-232C準拠 | |||
| チャンネル数 | : | 2ch | |||
| 通信モード | : | 全二重 | |||
| 伝送形式 | : | 非同期(調歩同期)方式 | |||
| 伝送速度 | : | 75BPS～19200BPS | |||
| データビット長 | : | 5～8ビット・キャラクタ | |||
| 使用LSI | : | NEC μPD71051C(USART#1,#2) NEC μPD71055(PPI) |
|||
| 割り込要因 | : | RXRDY,TXRDY,TXEMP(1,2ch共) | |||
| 割り込み | : | INT0～2,INT5,INT6に出力可能 | |||
| I/Oアドレス | : | 偶数,奇数,連続アドレス16bitフルデコード | |||
| 占有アドレス | : | 8bitポート12アドレス | |||
| 電源電圧 消費電流 |
: |
|
|||
| 動作温度範囲 | : | +5℃～+55℃(結露なきこと) |

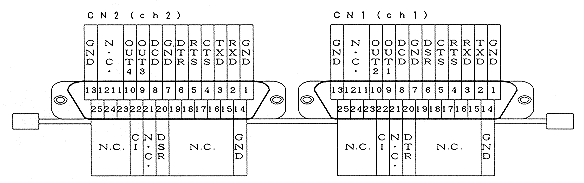

[外部接続コネクタ信号名]
[コネクタ形式] CN1,CN2
| 基 板 側 | ヒロセ RDBD-25S-LNA |
| ケーブル側 | ヒロセ HDBB-25P |
コネクタ付ケーブルは製品に付属しています。
[割り込みの設定]
割り込みの設定はジャンパの設定でおこないます。
USARTから出力されるRXRDY,TXRDY,TXEMPの3種類、2チャンネル合計6種類の割り込みが可能です。
