AB98-23B

出力32点絶縁型パラレルボード

特長

仕様

外部との接続

出力回路

特長

AB98-23B,23B/DCは32点のデジタル信号を出力できるボードです。32点は8点単位4つのポートから構成されています。全点出力トランジスタによりドライブしているため、出力電流を大きく取ることができ、なおかつフォトカプラを使用しているため、耐ノイズ性を要求される用途には最適の製品となっています。また、出力全点信号モニタ用LEDを実装しています。
●AB98-23B/DCは絶縁型DC/DCコンバータを内蔵していますから、外部電源を使用せず出力回路の絶縁部(フォトカプラ、出力トランジスタ)への電源供給が可能です。

AB98-23Bの写真

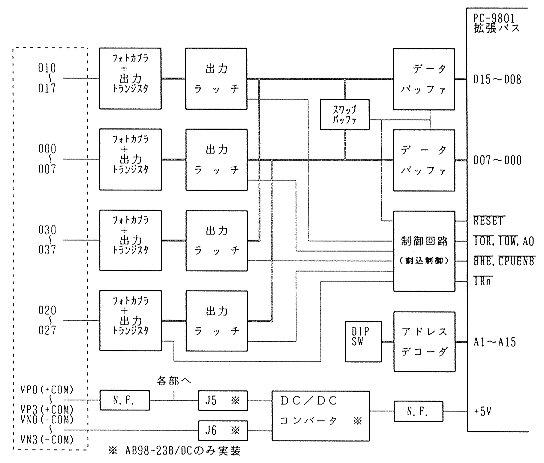

[ブロック図]

仕様

出力点数:32点(8点×4ポート)
出力駆動電圧:DC12〜24V(TYP),DC35V(MAX)
出力駆動電流:0.1A(TYP),0.2A(MAX)
絶縁耐圧:DC500V(内部回路 - 出力信号間)
I/Oアドレス:偶数・奇数・連続アドレスのフルデコード選択可能
占有アドレス:4アドレス
電源電圧:＋5V ±5%
(AB98-23Bは信号回路駆動用に外部電源が必要です)
消費電流:0.8A(MAX) AB98-23B
1.2A(MAX) AB98-23B/DC
動作温度範囲:5℃〜50℃　結露なきこと
内部電源出力電流:+12V 120mA(MAX)AB98-23B/DC

外部との接続

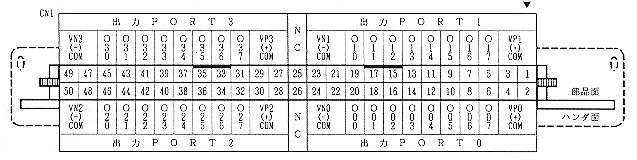

[外部接続コネクタ信号名]

[コネクタ形式] CN1
基　板　側ヒロセ　HIF3BA-50PA-2.54DS
ケーブル側ヒロセ　HIF3BA-50D-2.54R
注)コネクタ付ケーブルは製品に付属しています。

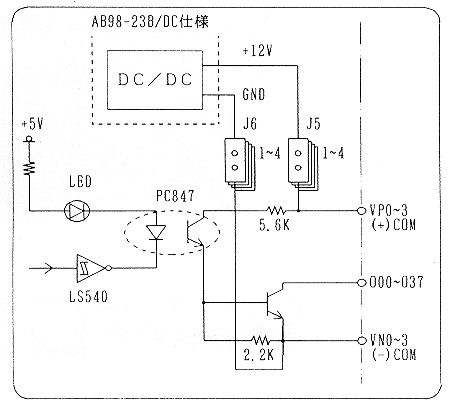

出力回路

出力回路(出力トランジスタ)は接続機器を特に限定していない為保護回路を付加していませんので接続する負荷の種類によって下のように保護を行って下さい。

[外部接続例]

[突入電流のある負荷の場合]

[誘導負荷の機器の場合]
