ボードには、4種類の検出型式が用意されており、必要とするセンサー（ スイッチ）の数は下記の通りです。

　ORG-0,1型式--1ケ（原点1）
　ORG-2,3型式--2ケ（原点1及び原点2）

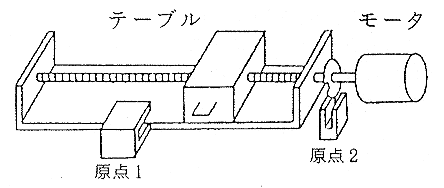

また各原点センサー（スイッチ）は、下記の通り予め取り付け位置が決められています。

　原点1--ストローク上のセンサー（スイッチ）
　原点2--回転軸センサー（スイッチ）

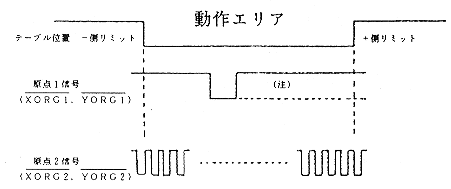

従って、テーブル位置と信号レベルとの関係は下記の通りとなります。

注．ストローク上のセンサー（原点1）がパルス型式とならず、
　　エッジのみ存在する場合は、-側がHIGHレベル, +側がLOW レベル
　　となるように設定して下さい。

8.目標ポイントオーバーライド機能

ボードでは､+,-INDEX DRIVE 中の指定パルス数変更及びABSOLUTE DRIVE中の 指定絶対アドレス変更が可能です。実行はOBJ-POINT OVERRIDEコマンドに より行います。
