AB98-16B

入出力96点TTLレベルパラレルボード

特長

仕様

外部との接続

入出力回路


特長


汎用性の高い8255と同等機能を2つ備えたM5M82C255-ASP2個および、外部制御用バッファICを実装した96点パラレルインターフェースボードです。各バッファの入出力の方向は8点単位での設定(ポートCのみ4点単位)が可能で、パラレルLSIの設定により割り込みを使用した高速制御が行なえます。

AB98-16Bの写真

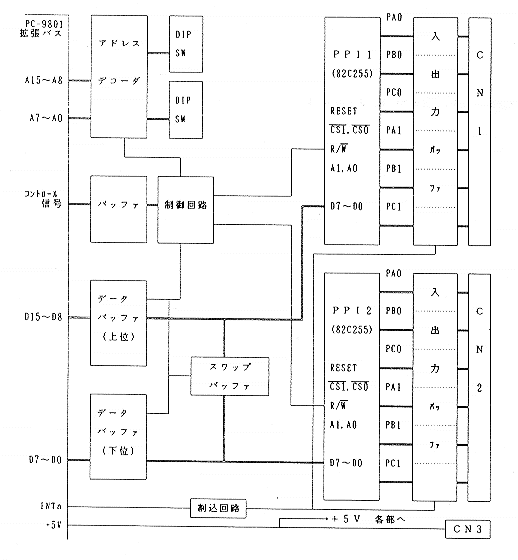

[ブロック図]


仕様


入出力点数 :8点×12ポート構成 計96点
入出力信号レベル :TTL レベル(10kΩプルアップ抵抗内蔵)
バッファIC出力電流 :IOL=24mA(MAX)  IOH=-15mA(MAX)
使用LSI :三菱 M5M82C255 又は同等品×2
I/Oアドレス :偶数・奇数連続アドレスのフルデコード選択可能
占有アドレス :16アドレス
割込み機能 :割込み要因8要因、割込み要求出力4本
電源電圧 :+5V±5%
消費電流 :1.6 A(MAX)
動作温度範囲 :+5℃〜+50℃(結露なきこと)

外部との接続

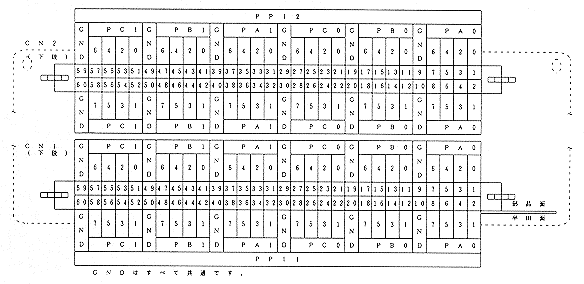

[外部接続コネクタ信号名]

[コネクタ形式]
CN1(下段)

基 板 側 ヒロセ HIF3BA-60PA-2.54DS
ケーブル側 ヒロセ HIF3BA-60D-2.54R

CN2(上段)

基 板 側 ヒロセ HIF3-60P-2.54WA
ケーブル側 ヒロセ HIF3BA-60D-2.54R

コネクタ付ケーブル(CN1,CN2用)は製品に付属しています。


入出力回路

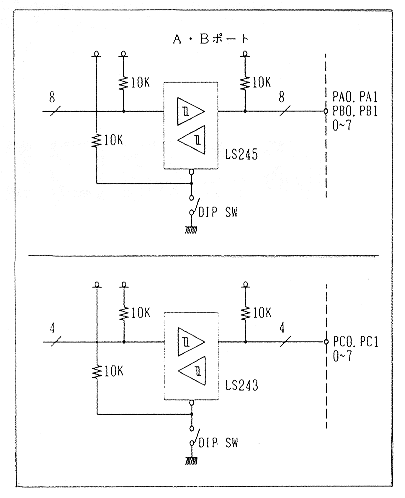

[入出力回路]

[割り込み入力回路]
