AB98-15B

12ビット16ch A/D変換ボード

製品の概要と特長

製品仕様

外部との接続

製品の概要と特長

AB98-15Bは差動8チャンネルまたはシングルエンド16チャンネル入力の絶縁型A/D変換ボードです。
変換速度12μs、12ビットの分解能で高速にデータを取り込むことが可能です。また、内部タイマを使用した一定周期サンプリング機能や入力チャンネルを+1しながらA/D変換をおこなうチャンネル・オート・インクリメントサンプリングモード等の便利な機能をもっています。絶縁型のDC/DCコンバータを搭載し5V単一電源で動作します。

主な特長
  1. 逐次変換方式のA/D変換LSIを採用し、変換速度は12μsと高速です。
  2. シングルエンド入力16ch又は差動入力8chの入力切り換えが可能です。
  3. 0〜1V,0〜2.5V,0〜5V,0〜10V,±1V,±25V,±5V,±10Vと豊富な入力レンジを有し、それぞれの入力信号を12ビット分解能で高速に変換します。
  4. アナログ部とデジタル部をフォトカプラにより完全絶縁し、耐ノイズ性、安全性に優れています。
  5. タイマ利用による、アナログ信号の一定周期サンプリング、又はタイマ割り込みが可能です。
  6. パソコンのDMA転送機能を使用することにより効率的なデータサンプリングが可能です。
  7. その他、外部トリガ、各種割り込み、チャンネル・オート・インクリメントサンプリングなど、多くの機能を有しており様々な用途での応用が可能です。
  8. 16ビットフルデコードのアドレス・デコード回路によりPC-9801の限られたI/O空間を効率よく使用できます。

AB98-15Bの写真

製品仕様

A/D変換方式:逐次比較変換方式
絶縁方式:フォトカプラの使用によるバス絶縁方式
絶縁耐圧:DC500V
A/D変換分解能 :12ビット
A/D変換速度 :12μs(チャンネル固定時)
45μs/ch(チャンネル切換時)
入力方式 :シングルエンド入力または差動入力
(同時使用は不可)
入力チャンネル数 :16チャンネル(シングルエンド)
8チャンネル(差動)
入力抵抗 :1MΩ (アナログ入力,グランド間を1MΩでプルダウン処理)
入力電圧レンジ
・バイポーラ入力　±1V,±2.5V,±5V,±10V
・ユニポーラ入力　0〜1V,0〜2.5V,0〜5V,0〜10V
入力最大電圧:±20V(アナログ入力,グランド間)
精度 :積分非直線性誤差　±1LSB(MAX)
微分非直線性誤差　±1LSB(MAX)
・オフセット誤差(25℃)
G=1(0〜10V,±10V)±2/3 LSB
G=2(0〜5V, ±5V)±2/3 LSB
G=4(0〜2.5V,±2.5V)±1 LSB
G=10(0〜1V, ±1V)±1 LSB

・オフセット温度ドリフト(MAX)
G=1(0〜10V,±10V)±14ppm/℃
G=2(0〜5V,±5V)±15ppm/℃
G=4(0〜2.5V,±2.5V)±16ppm/℃
G=10(0〜1V, ±1V)±19ppm/℃

・フルスケール誤差(25℃)
G=1(0〜10V,±10V)±1 LSB
G=2(0〜5V,±5V)±2 LSB
G=4(0〜2.5V,±2.5V)±2.5 LSB
G=10(0〜1V, ±1V)±5 LSB

・フルスケール温度ドリフト(MAX)
G=1(0〜10V,±10V)±50ppm/℃
G=2(0〜5V,±5V)±54ppm/℃
G=4(0〜2.5V,±2.5V)±58ppm/℃
G=10(0〜1V, ±1V)±63ppm/℃
変換コード :ストレートバイナリ/オフセットバイナリ/2'コンプリメント
DMA転送機能 :PC-9801本体内蔵のDMA転送が可能
(バイト転送,ワード転送を選択可能)
タイマ
・サンプリング機能		 :タイマを使用しての一定周期サンプリング
(サンプリング周期　12μs 〜2147s)
割り込み機能 :EOC割り込み/タイマ割り込み/外部割り込み
　のうち、2要因を選択可能
チャンネル・オート
　・インクリメント		 :シングルエンド MAX16チャンネル オートサンプル
差動 MAX 8チャンネル オートサンプル
外部トリガ入力 :フォトカプラ入力1ビット〔EXTRG〕
(A/D変換スタート信号として使用)
汎用入力 :フォトカプラ入力2ビット〔EXIN0,EXIN1〕
(2ビットの内、EXIN0は、割り込みに使用可能)
ステータス出力 :フォトカプラオープンコレクタ出力1ビット
(EOC信号を出力)
バス形式:PC-9801拡張バス準拠
占有I/O アドレス:8アドレス
I/O アドレス配置:連続、偶数、奇数アドレス配置の選択可能
電源電圧:+5V±5%単一
消費電流:1A(MAX) 650mA(TYP)
動作温度範囲:+5℃〜+50℃
保存温度範囲:-15℃〜+70℃

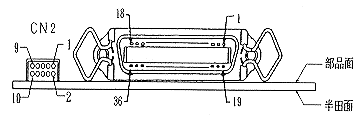

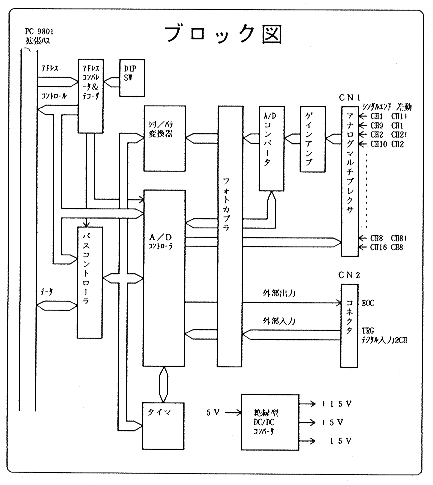

外部との接続

CN1　アナログ入力コネクタ信号表
コネクタ
ピン番号		 付属
ケーブル
コード
番号		 信号名 コネクタ
ピン番号		 付属
ケーブル
コード
番号		 信号名
シングル
エンド		差動 シングル
エンド		差動
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18		 1
3
5
7
9
11
13
15
17
19
21
23
25
27
29
31
33
35		 ch1
ch9
ch2
ch10
ch3
ch11
ch4
ch12
ch5
ch13
ch6
ch14
ch7
ch15
ch8
ch16
GND
GND		 ch1+
ch1-
ch2+
ch2-
ch3+
ch3-
ch4+
ch4-
ch5+
ch5-
ch6+
ch6-
ch7+
ch7-
ch8+
ch8-
GND
GND		 19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36		 2
4
6
8
10
12
14
16
18
20
22
24
26
28
30
32
34
36		 GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND		 GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND

CN2　外部入出力コネクタ信号表
コネクタ
ピン番号		 付属
ケーブル
コード
番号		 信号名 コネクタ
ピン番号		 付属
ケーブル
コード
番号		 信号名
1
2
3
4
5		 1
2
3
4
5		 EXTRGa
EXTRGk
EXIN0a
EXIN0k
EXIN1a		 6
7
8
9
10		 6
7
8
9
10		 EXIN1k
EOCc
EOCe
NC(未接続)
NC(未接続)
