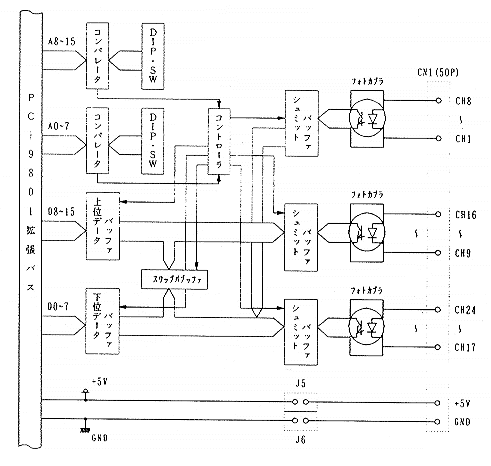

[ブロック図]
| 入力点数 | : | 24点(8ビット×3ポート) | ||||||||||||||||||||

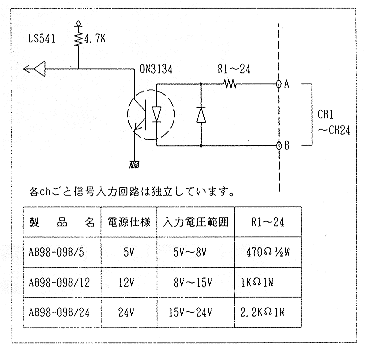

| 入力形式 | : | フォトカプラ入力、各チャンネルコモン独立 | ||||||||||||||||||||
| 使用フォトカプラ | : | 松下 ON3134 又は同等品 | ||||||||||||||||||||
| ||||||||||||||||||||||
| 応答速度 | : | ON時間 30μS(MAX) OFF時間 120μS(MAX) | ||||||||||||||||||||
| I/Oアドレス | : | 偶数,奇数,連続アドレスのフルデコード選択可能 | ||||||||||||||||||||
| 占有アドレス | : | 4アドレス | ||||||||||||||||||||
| 電源電圧 | : | +5V±5% | ||||||||||||||||||||
| 消費電流 | : | 0.47A(MAX) | ||||||||||||||||||||
| 動作温度範囲 | : | +5℃〜+50℃(結露なきこと) | ||||||||||||||||||||

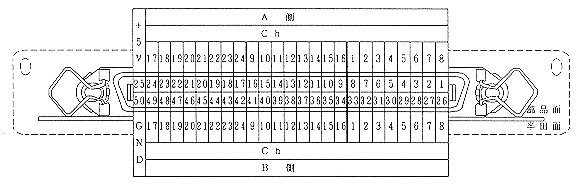

[コネクタ形式]
| 基 板 側 | DDK 57LE-40500-7700 |
| ケーブル側 | DDK 57F-30500-20S |
