特長
AB98-06Bは、12ビットのD/Aコンバータを2個搭載した独立型の非絶縁2chD/Aコンバータボードです。出力型式別に定電圧信号源用として電圧出力を電圧範囲に会わせ5タイプ、定電流信号源用として電流出力を1タイプ用意しています。

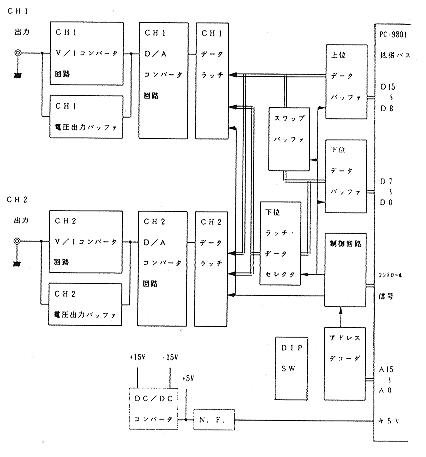

[ブロック図]
仕様
| ◎電圧出力仕様(AB98-06BV) | ||||
|---|---|---|---|---|
| 出力電圧範囲(製品名) | : |
|
||
| 出力リニアリティ | : | 3/4LSB以下 | ||
| 負荷電流 | : | 2.5 mA/CH(MAX) | ||
| ゲイン温度ドリフト | : | 40ppm of F.S./℃(MAX) | ||
| オフセットドリフト | : | 20ppm of F.S./℃(MAX) | ||
| 変換時間 | : | 200μS /F.S(MAX) | ||
| 消費電流 | : | 1.0A(MAX) | ||
| ◎電流出力仕様(AB98-06BI)(販売中止) | ||||
| 出力電流範囲(製品名) | : | 4〜20mA AB98-06BI | ||
| 最大負荷抵抗 | : | 300Ω | ||
| 総合温度ドリフト | : | 0.2% of F.S./ ℃(MAX) | ||
| 変換時間 | : | 3mS/ F.S. | ||
| 消費電流 | : | 1.5A(MAX)アナログ電源内蔵 | ||
| ◎共通仕様 | ||||
| D/A変換分解能 | : | 12ビット | ||
| 出力チャンネル数 | : | 2ch | ||
| I/Oアドレス | : | 偶数, 奇数連続アドレスのフルデコード選択可能 | ||
| 占有アドレス | : | 8ビットポート3アドレス 又は16ビットポート2アドレス |
||
| 電源電圧 | : | +5V ±5% | ||
| 動作温度範囲 | : | +10℃〜+35℃(結露なきこと) | ||
外部との接続

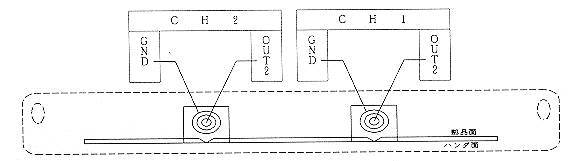

[外部接続コネクタ信号名]
[コネクタ形式] CN1・CN2
| 基 板 側 | RCAピンコネクタ |
| ケーブル側 | RCAピンプラグ |
製品にはピンジャック2個付属しています。

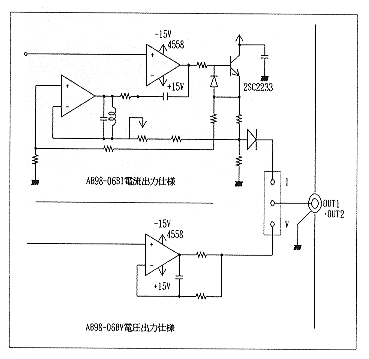

出力回路
| 設定 | ±2.5V | ±5V | ±10V | 0〜5V | 0〜10V | 4〜20mA |
| 1LSB値 | 1.2207(mV) | 2.4414(mV) | 4.8828(mV) | 1.2207(mV) | 2.4414(mV) | 3.9063(μA) |
| 出力換算式 (V/mA) |
5*X/4096-2.5 | 10*X/4096-5 | 20*X/4096-10 | 5*X/4096 | 10*X/4096 | 16*X/4096+4 |
| デジタル値 換算式 |
(Y+2.5)/5・4096 | (Y+5)/10・4096 | (Y+10)/20・4096 | Y/5・4096 | Y/10・4096 | (Y-4)/16・4096 |
| 000 001 ｜ 7FF 800 801 ｜ FFE FFF |
-2.5000 -2.4988 -0.0012 0.0000 0.0012 2.4976 2.4988 |
-5.0000 -4.9976 -0.0024 0.0000 0.0024 4.9951 4.9976 |
-10.0000 -9.9951 -0.0049 0.0000 0.0024 9.9902 9.9951 |
0.0000 0.0012 2.4988 2.5000 2.5012 4.9976 4.9988 |
0.0000 0.0024 4.9976 5.0000 5.0024 9.9951 9.9976 |
4.0000 4.0039 11.9961 12.0000 12.0039 19.9922 19.9961 |
