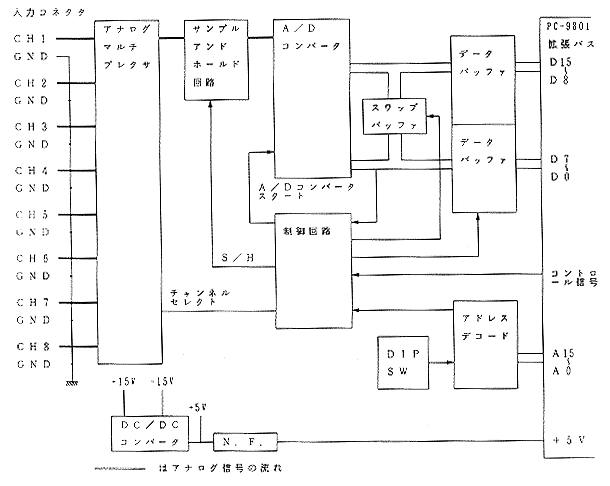

[ブロック図]
| A/D変換分解能 | : | 12,10,8ビット(ジャンパの変更) | ||
| 入力チャンネル数 | : | 8ch | ||
| 入力型式 | : | シングルエンド(グランド共通) | ||
| 入力インピーダンス | : | 2MΩ以上 | ||
| 入力電圧範囲 | : |
| ||
| 変換時間 | : | 28μs/1チャンネル,25μs(A/D部) | ||
| 変換精度 | : | ±1LSB(25℃時) | ||
| I/Oアドレス | : | 偶数,奇数連続アドレスのフルデコード可能 | ||
| 占有アドレス | : | 8ビットポート2アドレス又は16ビットポートアドレス | ||
| 電源電圧 | : | ＋5V±5% | ||
| 消費電流 | : | 0.5A(MAX) | ||
| 動作温度範囲 | : | ＋10℃〜＋35℃(結露なきこと) |

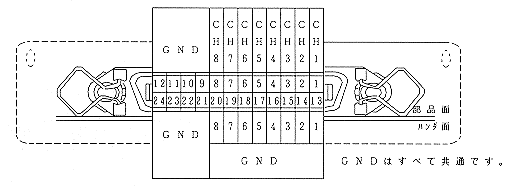

[コネクタ形式]
| 基 板 側 | DDK 57LE-40240-7700 |
| ケーブル側 | DDK 57F-30240-20S |

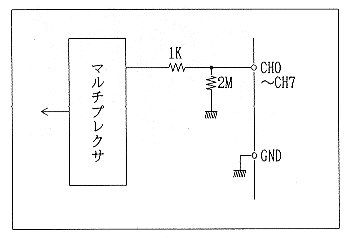

マルチプレクサには過大入力電圧の保護回路が装備されており、±30Vまでの入力に耐えることができます。
[入力信号の変換時間内訳]
マルチプレクサ部の入力確定時間… 15μs
サンプル&ホールド部動作時間……… 3μs
A/D変換部の変換時間…………………25μs
[アナログ入力信号]
アナログ入力信号源インピーダンスは主に測定精度と変換速度に影響を与えます。
(変換時間は信号源インピーダンス1KΩのときの値です)
| 信号線インピーダンス | 入力確定時間 |
| 100Ω | 13μs |
| 1KΩ | 15μs |
| 10KΩ | 55μs |
