AB98-04B

入出力48点TTLレベルパラレルボード

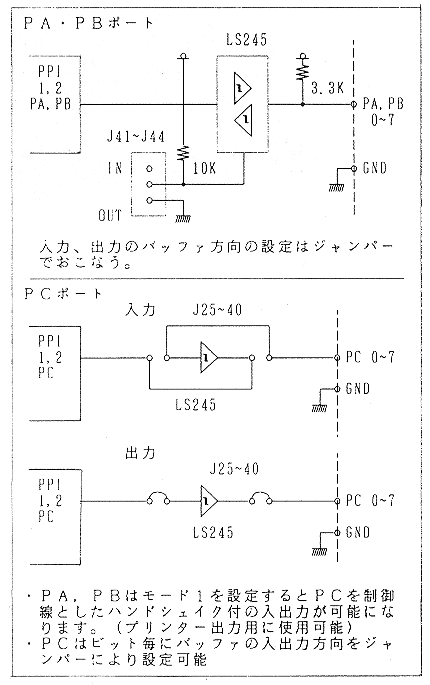

8255を2個搭載した48点パラレルI/Oボードです。外部とのインターフェースに必要なバッファを基板上に内蔵し、バッファの入出力方向をジャンパで設定できます。また、データのリード/ライトは、8ビットだけでなく16ビット単位でも可能です。

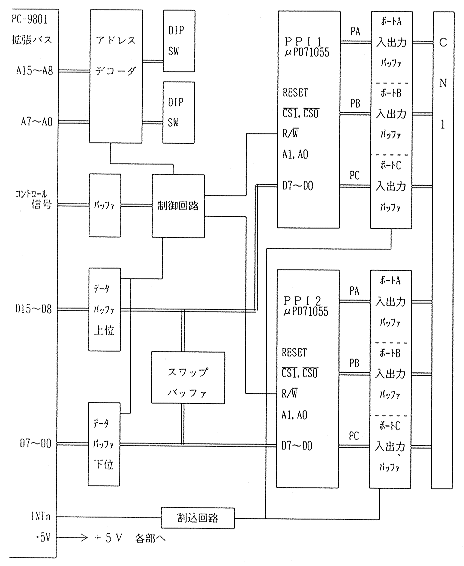

[ブロック図]

入出力点数	:	8点×6ポート構成計48点
入出力信号レベル	:	TTLレベル (3.3KΩプルアップ抵抗内蔵)
バッファIC出力電流	:	I_OL=24mA(max) I_OH=-15mA(max)
使用LSI(PPI)	:	日本電気 μPD71055 又は同等品×2 μPD71055は、インテル8255Aの省電力版です。
占有アドレス	:	偶数又は奇数連続8ビットポート8アドレス又は連続8アドレス(ワードアクセス可能)
割込み機能	:	割込要因 4要因、割込要求出力 4本
電源電圧	:	+5V±5%
消費電流	:	1A(MAX)
動作温度範囲	:	+5℃～+55℃(結露なきこと)

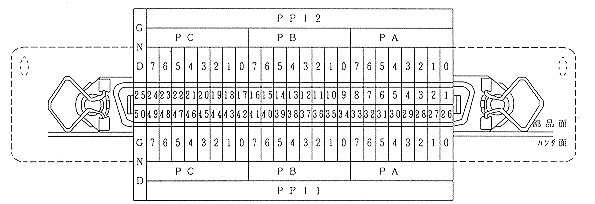

[外部接続コネクタ信号名]

[コネクタ形式] CN1

基　板　側 DDK 57LE-40500-7700

ケーブル側 DDK 57F-30500-20S

コネクタ付ケーブルは製品に付属しています。
