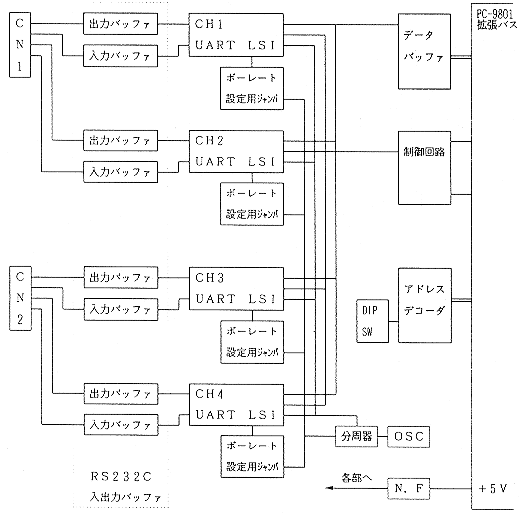

[ブロック図]
| 通信形式 | : | RS-232C準拠 |
| チャンネル数 | : | 4ch |
| 伝送形式 | : | 非同期(調歩同期)方式 |
| 転送レート | : | 75,150,300,600,1200,2400,4800,9600ボー (各チャンネルごと独立してジャンパ設定可能) |
| 使用LSI | : | NEC μPD71051(インテル i8251A 相当) 又は同等品×4個 |
| 入出力コネクタ | : | 第一電子工業 DDK57シリーズ 14pinコネクタ×2 (1コネクタに2チャンネル割り当て) |
| 占有アドレス | : | 偶数又は奇数連続8ビットポート8アドレス 又は連続16ビットポート8アドレス |
| 割り込み機能 | : | 割込要因 8要因、割込み要求出力 7本 |
| 電源電圧 | : | ＋5V±5% |
| 消費電流 | : | 0.5A(MAX) |
| 動作温度範囲 | : | ＋5〜＋55℃(結露なきこと) |

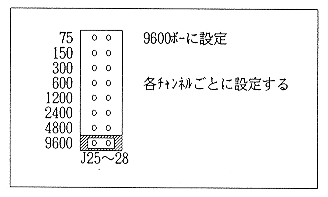

ボーレートの設定は、各チャンネルごとにジャンパにより設定できます。

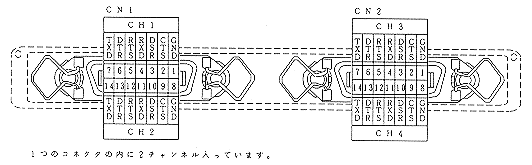

[コネクタ形式] CN1,CN2
| 基 板 側 | DDK 57LE-40140-7700 |
| ケーブル側 | DDK 57F-30140-20S |
付属ケーブルの末端は、開放となっていますので接続する機器に合せて、コネクタを取り付ける必要があります。取り付けるコネクタは、通常 24PINのD-SUBコネクタと呼ばれるコネクタで、本ケーブルを直接他の機器に取り付ける場合はオスのコネクタを、中間にRS232C標準接続ケーブルを入れる場合は、メスのコネクタをとりつけて下さい。
[RS-232C信号対応表]
| 信 号 名 | 機 能 | I/O | ||
| 通称 | RS-232C | JIS C6361 | ||
| TXD RXD RTS CTS DSR GND DTR |
BA BB CA CB CC AB CD |
SD RD RS CS DR SC ER |
送信データ 受信データ 送信要求 送信可 データセットレディ 信号用接地 データ端末レディ |
O I O I I - O |

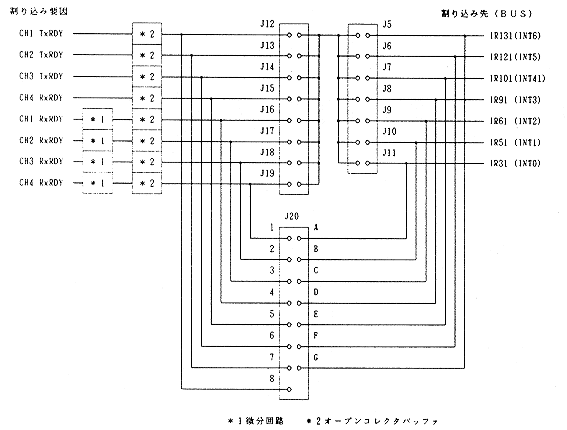

[PC-9801シリーズのハードウェア割り込み]
PC-9801のバス上に割り当てられている割り込み要求線は下表の通りです。
| バス上の 端子番号 | 信 号 名 | 機 能 名 | 備 考 主な割り込み要因(純正品) |
| B24 B25 B26 B27 B28 B29 B30 |
IR31 IR51 IR61 IR91 IR101/IR111 IR121 IR131 |
INT0 INT1 INT2 INT3 INT41/INT42 INT5 INT6 |
ファクシミリ/拡張シリアル/ネットワーク CMT/ImPP ODA プリンタ/CGMT HD/SCSI 640K/1M FDD/高速回線 サウンド/GP-IB/拡張シリアル/B4680 マウス/ミュージック |
