CompactPCI®シリアル8ポートRS-232/RS-485インタフェース

SU4-SOPRANO

CompactPCI®シリアル8ポートRS-232/RS-485インタフェース SU4-SOPRANO


TEL:045-331-9201



TOPICS






概要

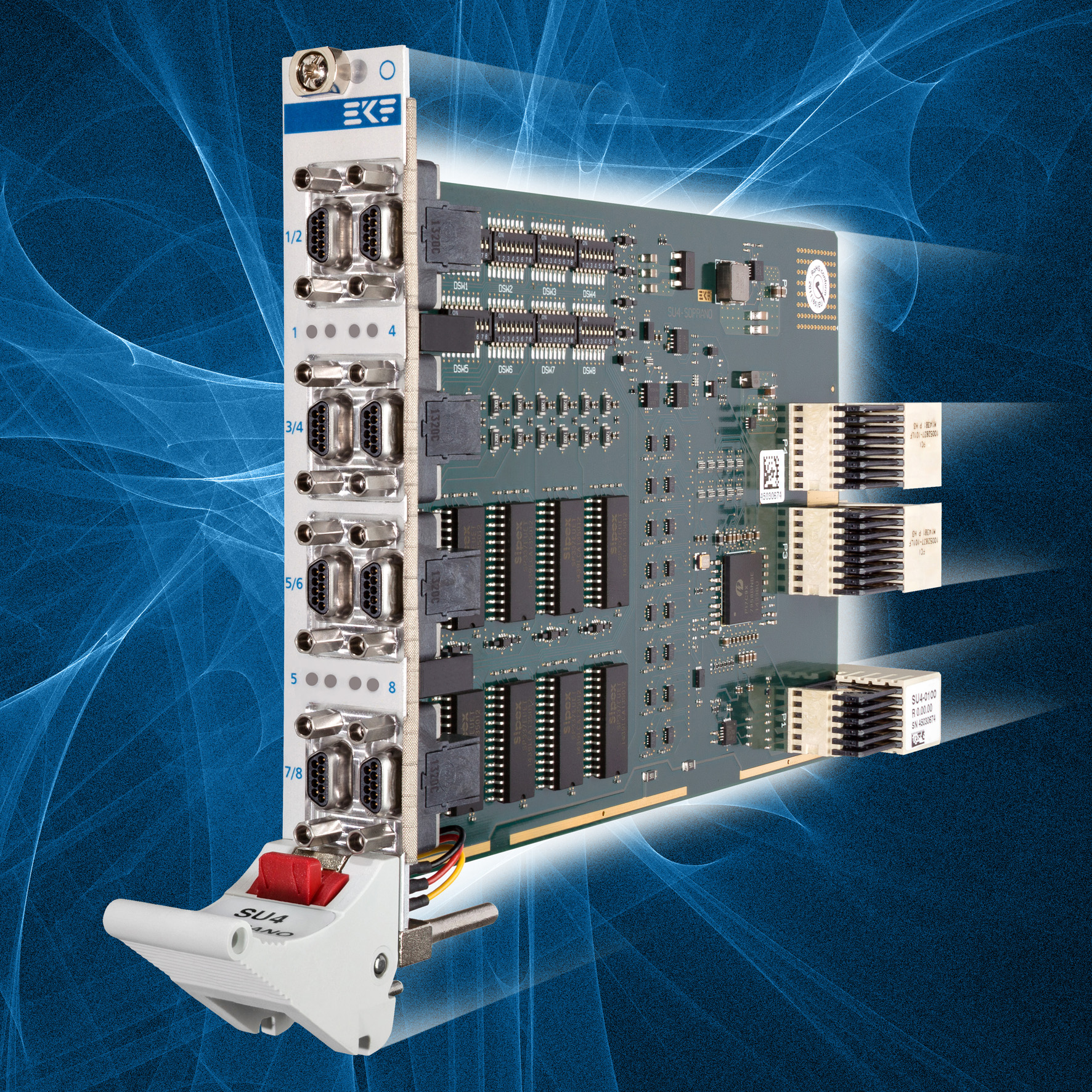

SU4-SOPRANOはCompactPCI®シリアルのペリフェラルスロットボードでPCIe®8チャネルUARTを搭載、ポートはフロントパネルのMicro-Dコネクタから利用、DIPスイッチでRS-232かRS-485モードに設定できます。オンボードのトランシーバではRS-485で15Mbps、RS-232では1Mbpsの最大通信速度となります。

RS-485では全二重、半二重方式に対応、バス上に最大256ノード接続。回線終端は個別にON/OFF切替可能。また特定のポート(TTLレベル)は、オプションで適当なリアI/Oモジュール、リアI/OでバックプレーンコネクタP3とP4にリダイレクトすることができます。SU4-SOPRANOは、PCIe対応しているCompactPCI®シリアルペリフェラルスロットに収納できます。

ページのトップへ


仕様

仕様
モデル名SU4-SOPRANO
CompactPCI®シリアル PICMG®CompactPCI®シリアル標準(CPCI-S.0)
シングルサイズユーロカード3U4HP(100x160mm)
CompactPCI®シリアルペリフェラルスロット(PCIeイネーブル設定)に適当
PCIeシングルレーンリンクのCompactPCI®シリアルバックプレーンコネクタP1
オプションでのリアI/O用CompactPCI®シリアルバックプレーンコネクタP3、P4
UART Pericom® PCI Express® Octal UART PI7C9X7958
8つの高性能950クラスUART
16C550ソフトウェア互換
128バイト送受信FIFO搭載
15Mbpsのボーレート
XON XOFF帯域内フロー制御
CTS/RTS、DSR/DTR信号のアウトオブバンド制御
データフレーム5、6、7、8、9ビット
クロックのプリスケーラの4~46設定
フロントパネルI/O 8xフロントパネルのMicro-D高密度コネクタ(オス型)
8xマルチプロトコルトランシーバRS-232/RS-485 EXAR SP337EU
DIPスイッチでポートごとに設定可能なプロトコル
RS-232モードで最大1Mbpsのデータレート
RS-485モードで最大15Mbpsのデータレート
3ドライバ、5レシーバRS-232(COMポート割当て)
2ドライバ、2レシーバRS-485
RS-485全二重、半二重設定、高度なフェールセーフ機能
ディップスイッチによりRS-485終端抵抗のON/OFF選択可能
RS-485バスで256レシーバまで1/8ユニット負荷
堅牢な15kV ESD保護(人体モデルにて)
Micro-Dケーブル利用可能、例:Micro-Dから旧型D-SUBオス型、メス型
リアI/O(オプション) オーダーオプション、リアI/O用CompactPCI®シリアルバックプレーンコネクタP3、P4
DIPスイッチの設定で各UARTポートはP3、P4のバックプレーンコネクタ(TTLレベル)にリダイレクト可能
カスタム特注のリアI/Oモジュール設計、RS-232、RS-485絶縁型
環境・規制 ドイツで設計、製造
ISO9000認定品質管理
長期供給可能
堅牢なソルーション(コーティング、シーリング、アンダーフィルはご要望に応じます)
RoHS指令準拠
動作温度:-40℃~+85℃(業務用)
保管温度:-40℃~+85℃、最大5℃/分の温度勾配
湿度:5%~95%相対湿度、結露なきこと
標高:-300m~3000m
衝撃:15g 0.33ms、6g 6ms
振動:1g 5~2000Hz
MTBF:28.4年
EC規制EN55022、EN55024、EN60950-1(UL60950-1/ IEC60950-1)

ページのトップへ


ダウンロード

SU4-SOPRANO Front View

項目
サイズ
ダウンロード
1.
技術情報(英文)
950KB
PDFファイル
