概要
|

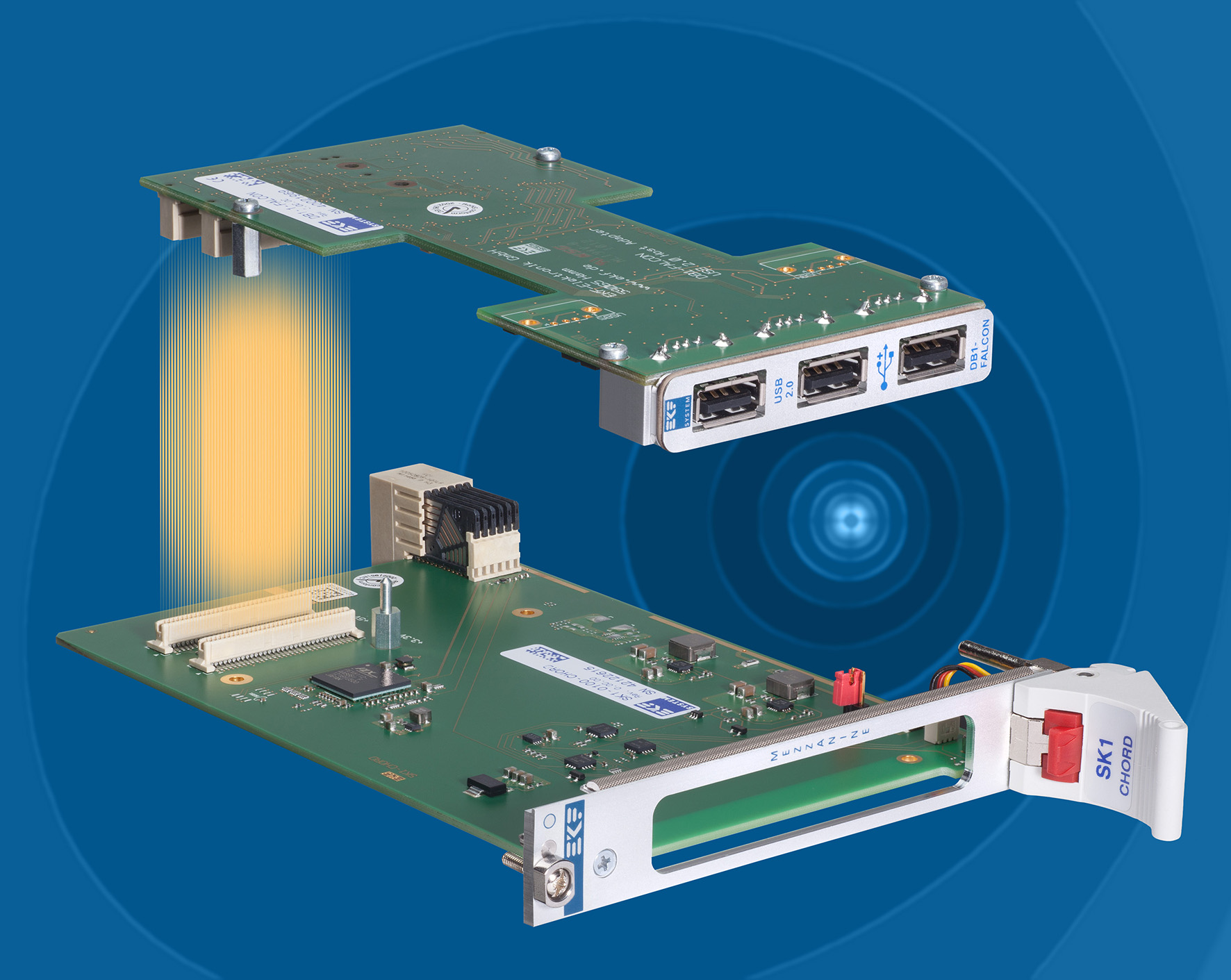

SK1-CHORDはPICMG®CompactPCI®シリアルシステムとPMCメザニンモジュールのキャリアボードとして機能する拡張ボードです。PMCモジュールはレガシーPCI®インタフェースを備え、産業、科学関連の用途に広く利用されています。SK1-CHORDは、最も一般的な32ビット33/66MHzのPMCモジュールをサポートしています。 SK1-CHORDにはCompactPCI®シリアルバックプレーンからオンボードPCI®パラレルバスへのデータ変換用PCI Express®-PCI®ブリッジがあります。PMCモジュールは、10㎜高のPMCコネクタJ11/J12に収まります。SK1-CHORDはCompactPCI®シリアルバックプレーンの拡張スロットに挿入することができます。 SK1-CHORDはコネクタP1からオンボードPCIe-PCI®ブリッジへのバックプレーンからのPCI Express®シングルレーン1つのみ必要とします。 ローカルPCI®インタフェースは32ビット幅なのでJ11とJ12は、PMCメザニンコネクタとして提供されます。PMCモジュールは、66MHzか33MHzの周波数で動作します。 |
仕様
| 仕様 | |
|---|---|
| モデル名 | SK1-CHORD |
| 規格 |
PICMG®CompactPCI®シリアル規格(CPCI-S.0)拡張ボード |
| 内容 |
シングルサイズEurocard 3U/4HP (100x160mm) cPCI-SバックプレーンコネクタP1 PMC(IEEE-P1386.1)規格準拠キャリアボード ボード間隔10mm PMCメザニンモジュールコネクタJ11/J12(32ビット33/66MHz PCI®) 1×PCI Express®レーン Gen1でも十分対応 実証のオンボードPCIe-PCI® ブリッジ |
| 環境・規制 |
インダストリアル仕様温度に対応 長期供給可能 堅牢なソリューション(要望に応じてコーティング、シーリング対応) RoHS指令準拠 |
