概要
|

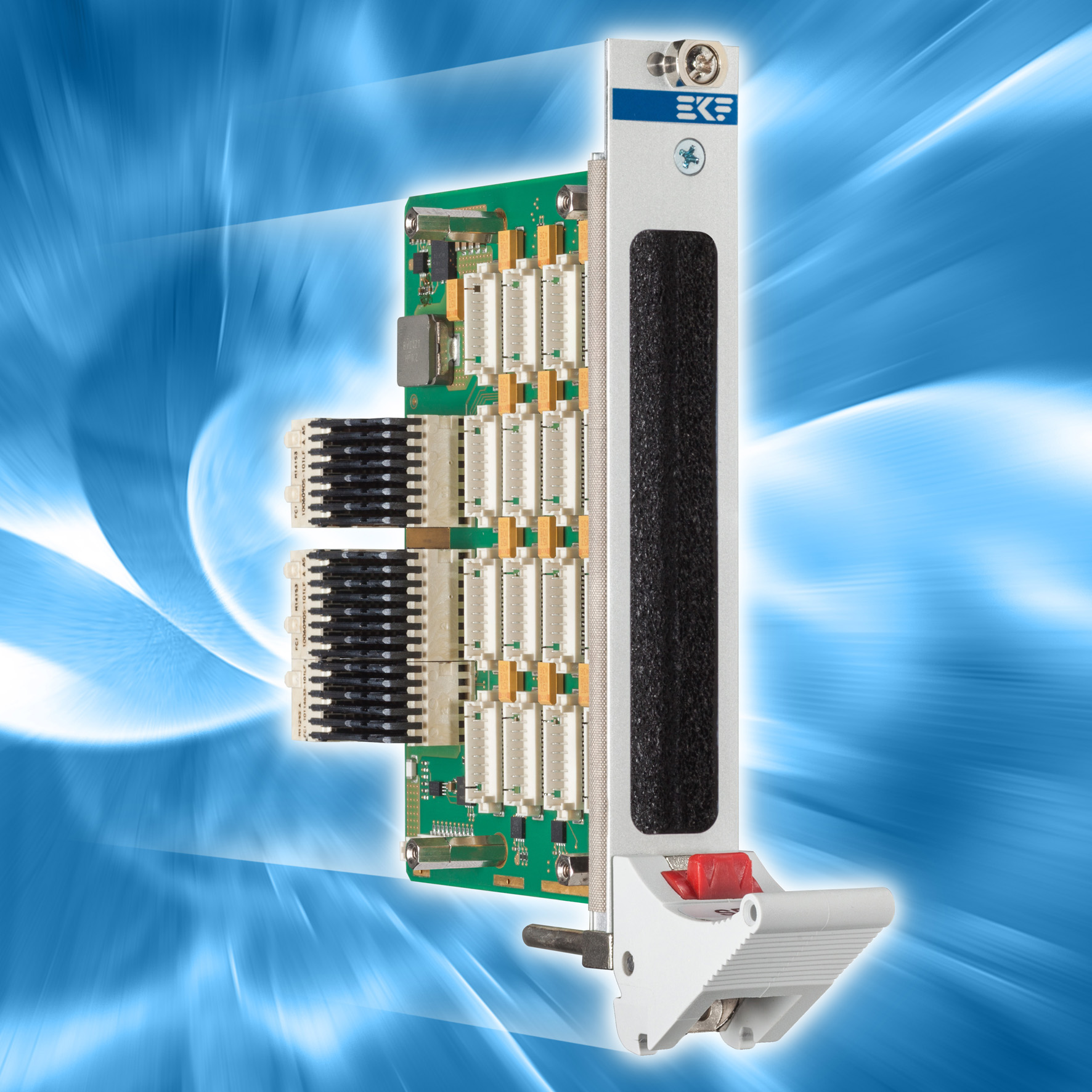

SBV-RIOはCompactPCI®シリアル拡ボードSBX-DUBのコンパニオンボードで、16ポートxHCI SuperSpeedホストコントローラです。
すべてのUSB3.0はバックプレーンコネクタP3/P4からSBV-RIOのコネクタrJ3/rJ4へ接続されています。SBV-RIOにはUSBポートから内部USB2.0/3.0デバイスへの
システム内配線用の16ピンヘッダが付属しています。
1.25mmピッチヘッダ(Molex PicoBlade)はUSB2.0 D+/D-とUSB3.0Tx/Rxのディファレンシャルペア信号と電源とアースに10ピンとなります。 SBV-RIOのDC-DCコンバータは、USBピンヘッダに+5V VBUSを供給します。USBコネクタそれぞれの1.5A電源スイッチは、過電流や接続デバイスのショートによる ダメージから防ぐことができます。 |
仕様
| 仕様 | |
|---|---|
| モデル名 | SBV-RIO |
| 内容 |
PICMG®CompactPCI®シリアル規格(CPCI-S.0)リアボード(リアI/Oモジュール) 3U/4HP(100x80mm) CPCI-Sバックプレーンコネクタ rJ2、rJ3、rJ4、独自のピン配列でSBX-DUBコントローラボードに対応 rJ4：8x USB3.0ポート1.1～2.4 rJ3：8x USB3.0ポート3.1～4.4 rJ2：+12V電源からオンボード12V/5Vステップダウンコンバータ(VBUS) オープンまたはクローズタイプのリアパネル(SBV-0100-RIO＆SBV-0200-RIO) |
| USBインタフェース |
16xオンボードコネクタ 単列10極1.25mmピッチピンヘッダ、例：Molex PicoBlade™、フリクションロック USB3.0 xHCI (eXtensible host controller interface) SuperSpeed対応 USB2.0高速、全速、低速に対応 ESD保護(TVSダイオード) EMC保護(コモンモードインダクタ) すべてのコネクタにはVBUS(+5V)1.5A大電流パワースイッチを配置 リアパネルには16個のLEDを提供 カスタム特注のリアI/Oモジュール設計に対応 |
| 環境・規制 |
ISO9000認定品質管理 長期供給可能 コーティング、シーリングはご要望に応じます RoHS指令2002/95/EC準拠 動作温度：0℃～+70℃(ご要望応じて工業用動作温度対応) 保管温度：-40℃～+85℃(産業用、ご要望応じて) 湿度：5％～95％相対湿度、結露なきこと 標高：-300m～3000m 衝撃：15g 0.33ms、6g 6ms 振動：1g 5～2000Hz MTBF：369000時間(42年) EC規制EN55022、EN55024、EN60950-1（UL60950-1/ IEC60950-1） |
