XMCメザニンモジュール

DX5-ANT

XMCメザニンモジュール - SATAストレージ
DX5-ANT


TEL:045-331-9201



TOPICS






概要

DX5-ANTは4ch PCI Express®-SATA 6Gbpsコントローラと、3個のSATA規格M.2 SSD用ソケット搭載のXMCメザニンボードです。M.2(旧NGFF)は通常22x42mmから22x80mmまでのサイズが選べる急成長のストレージモジュールの フォームファクタです。Marvell® SATA 3.0コントローラはRAID/非RAIDの動作が可能です。フロントベゼルに外部SATA記憶装置の取付用eSATAコネクタがあります。

DX5-ANTは2レーン5.0Gbpsで利用時には最大4台のSATA3.0(6G)デバイスをPCIe2.0ホストに 1Gbpsの帯域幅で接続できます。またハードウェアRAIDレベル0/1/10動作に対応、ARM系プロセッサでCPUの負荷 低減を実現します。DX5-ANTに3個のM.2 SSDモジュールを装備し、テラバイトRAIDシステムを簡単に構築できます。

ページのトップへ


仕様

仕様
モデル名 DX5-ANT - 6Gbps M.2(NGFF)RAID
内容 フォームファクタ
XMCシングル幅メザニンカード139x74mm
XMCからホストへスタック高さ10mm
ホストI/FコネクタP1 5XMC(XMC2.0オプション)
x1/x2 PCI Express®2.0(5.0 Gbps)、シングル/デュアルレーン

SATAコントローラ

Marvell® PCIExpress® 2.0-SATA IIIホストコントローラ
4x SATA 6Gbpsインタフェースポート(3Gbps/1.5Gbpsに対応)
ネイティブコマンドキューイング
ハードウェアRAID 0/1/10
On-the-fly AES暗号化128/256ビット
AHCIドライバサポート
Marvell® HyperDuoテクノロジーによるSSD/HDD自動階層化

フロントI/O
外部装置取付用フロントベゼルeSATAコネクタ
SATA仕様によりeSATAは3Gbpsとなります
SATA仕様によりeSATAの外部ケーブル長は2mとなります
相応な拡張eSATAデバイスで6Gbps転送速度と5mのeSATAケーブル長の両方またはどちらかで使用できます

mSATAモジュールソケット
内蔵mSATA SSDモジュール最大3個
2230、2242、2260、2280モジュールサイズ、片面/両面実装、Bキー
各社からのmSATA SSD(Intel、Micron、Samsung等)利用可能
デュアル/トリプルデバイス構成用のRAIDオプション
温度条件/
環境・規制
ドイツで設計、製造
ISO 9000認定品質管理
長期供給可能
堅牢なソルーション
コーティング、シーリング、アンダーフィルはご要望に応じます
RoHS指令2002/95/EC準拠
動作温度:0℃~+70℃
動作温度:-40℃~+85℃(ご要望応じてインダストリアル仕様)
保管温度:-40℃~+85℃、最大5℃/分の温度勾配
湿度:5%~95%相対湿度、結露なきこと
標高:-300m~3000m
衝撃:15g 0.33ms、6g 6ms
振動:1g 5~2000Hz
MTBF 91年
EC規制:EN55022, EN55024, EN60950-1 (UL60950-1/IEC60950-1)

ページのトップへ


ダウンロード

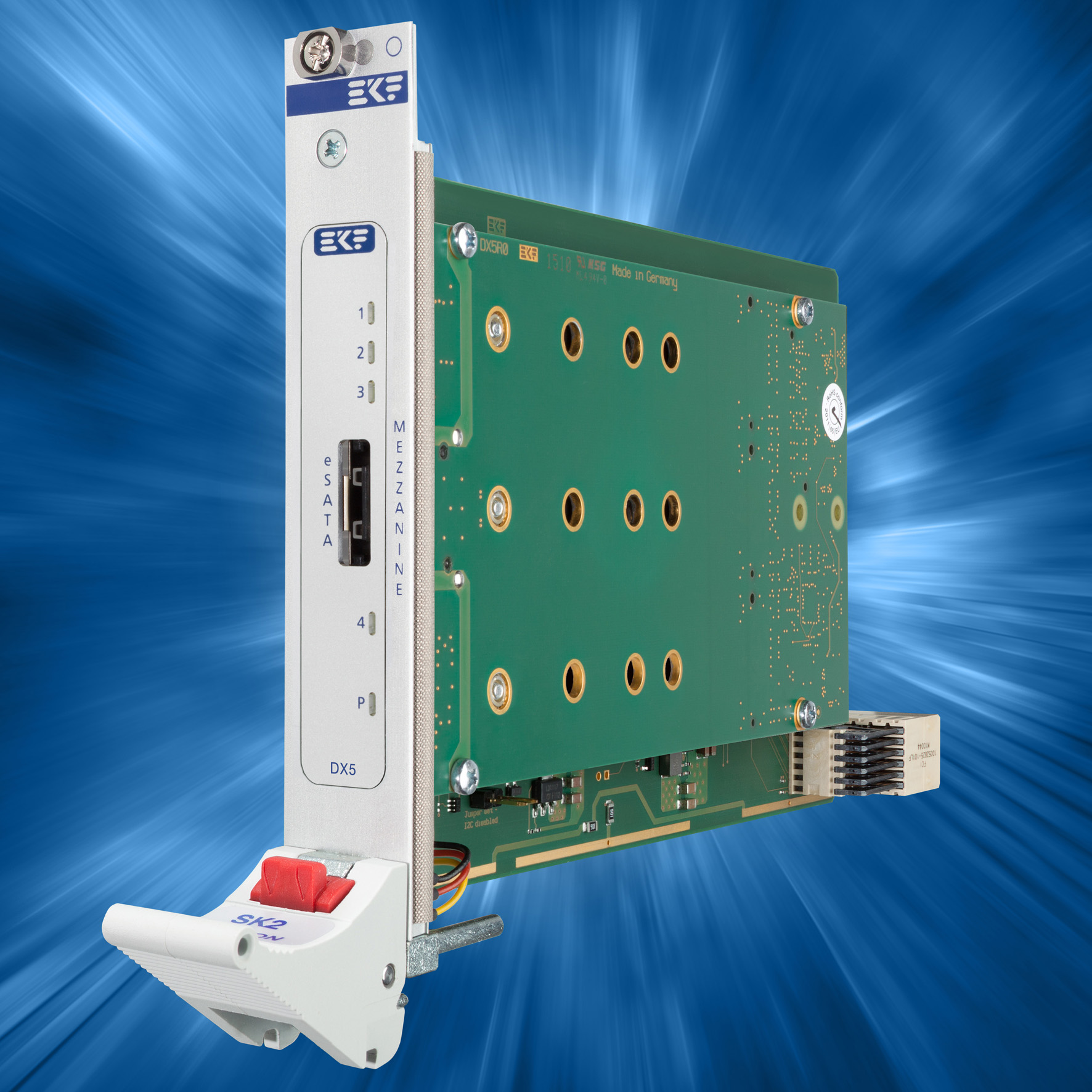

DX5-ANT on a XMC Module Carrier Card - Front Side View
