XMCメザニンモジュール

DX2-COUGAR

XMCメザニンモジュール - SATAストレージ
DX2-COUGAR


TEL:045-331-9201



TOPICS






概要

DX2-COUGARはXMCのメザニンボードで、4chのPCI Express®-SATA 6Gbpsコントローラ、1~2台の内蔵1.8インチmSATA SSDをオプションで装備できます。Marvell® SATA 3.0コントローラではRAID/非RAID動作が可能で、速度ネゴシエーションにより3Gbps、1.5Gbpsに対応します。 2つのフロントベゼル外部SATA記憶装置取付用のeSATA端子が用意されています。他に2つのSATAポートが1.8インチ mSATA内蔵ドライブ用に確保されています。現時点では内蔵用mSATA SSDがあり最大512GBの記憶容量と最大6G SATA IIIインタフェース速度(Micron®、Intel®などを参照ください)で使用できます。

DX2-COUGARのコンポーネント側(XMC側1、モジュール装着時にキャリアボードに面する)にオプションで1台のドライ ブを搭載できます。またメザニンボードの背面に2台目のドライブを収容することもできます(モジュール側2、アセンブリ装着時は スタック上部)。SATA IIIデバイスのPCIe2.0ホスト接続により、2レーン5.0Gbpsインタフェース利用時には最大1GBpsの帯域幅を実現します。さらにハードウェアのRAID操 作に対応、ホストCPUの負荷軽減にARM系プロセッサの採用と、SSD/HDD自動階層化にMarvell®HyperDuo テクノロジーが使用されています。

DX2-COUGARはSFF-8144仕様準拠で1~2台の1.8インチmSATA標準フォームファクタのドライブを搭載する ことができ、最大高さ5.0mm、78.5x54.0mmの寸法になります。極めて堅牢な用途のために、各ドライブの固定にマウ ントフレームが使用されています。

ページのトップへ


仕様

仕様
モデル名 DX2-COUGAR - クワッドチャネルSATA III 6Gbpsコントローラ
内容 フォームファクタ
XMCシングル幅メザニンボード149x74mm
スタック高さ、XMC~ホスト間10mm
ホストI/F
ホストI/FコネクタP15 XMC(XMC2.0オプション)
x1/x2 PCI Express® 2.0(5.0 Gbps)、シングル/デュアルレーン
通常+3.3V動作(VPWR未使用)

SATAコントローラ
Marvell® PCIExpress® 2.0-SATA IIIホストコントローラ
4x SATA 6Gbpsインタフェースポート(3Gbps/1.5Gbpsに対応)
ネイティブコマンドキューイング
ハードウェアRAID 0/1/10
On-the-fly AES暗号化128/256ビット
AHCIドライバサポート

eSATAコネクタ
外部装置取付用フロントベゼル2x eSATAコネクタ
SATA仕様によりeSATAは3Gbpsとなります
SATA仕様によりeSATAの外部ケーブル長は2mとなります
相応の拡張eSATAデバイスで6Gbps転送速度と5mのeSATAケーブル長の両方またはどちらかで使用できます
外付ドライブ(2台)のRAIDオプション
SSD/HDD自動階層化にMarvell® HyperDuoテクノロジーを採用
内蔵SSD
内蔵1.8インチmSATA SSDオプション(上面実装)
セカンド1.8インチマイクロSATA SSDオプション(底面実装)
各社からのmSATA SSD(Intel、Micronなど)利用可能
デュアルドライブ構成用RAIDオプション
温度条件/
環境・規制
温度条件
動作温度:0℃~70℃
保管温度:-40℃~85℃、温度勾配最大5℃/分

環境・規制
湿度:5%~95%結露なきこと
標高:-300m~3000m
衝撃:15g 0.33ms、6g 6ms
振動:1g 5~2,000Hz
ご要望に応じてコーティング、シーリング、アンダーフィル対応
MTBF:89.4年
EC規制:EN55022、EN55024、EN60950-1(UL60950-1/ IEC60950-1)

ページのトップへ


ダウンロード

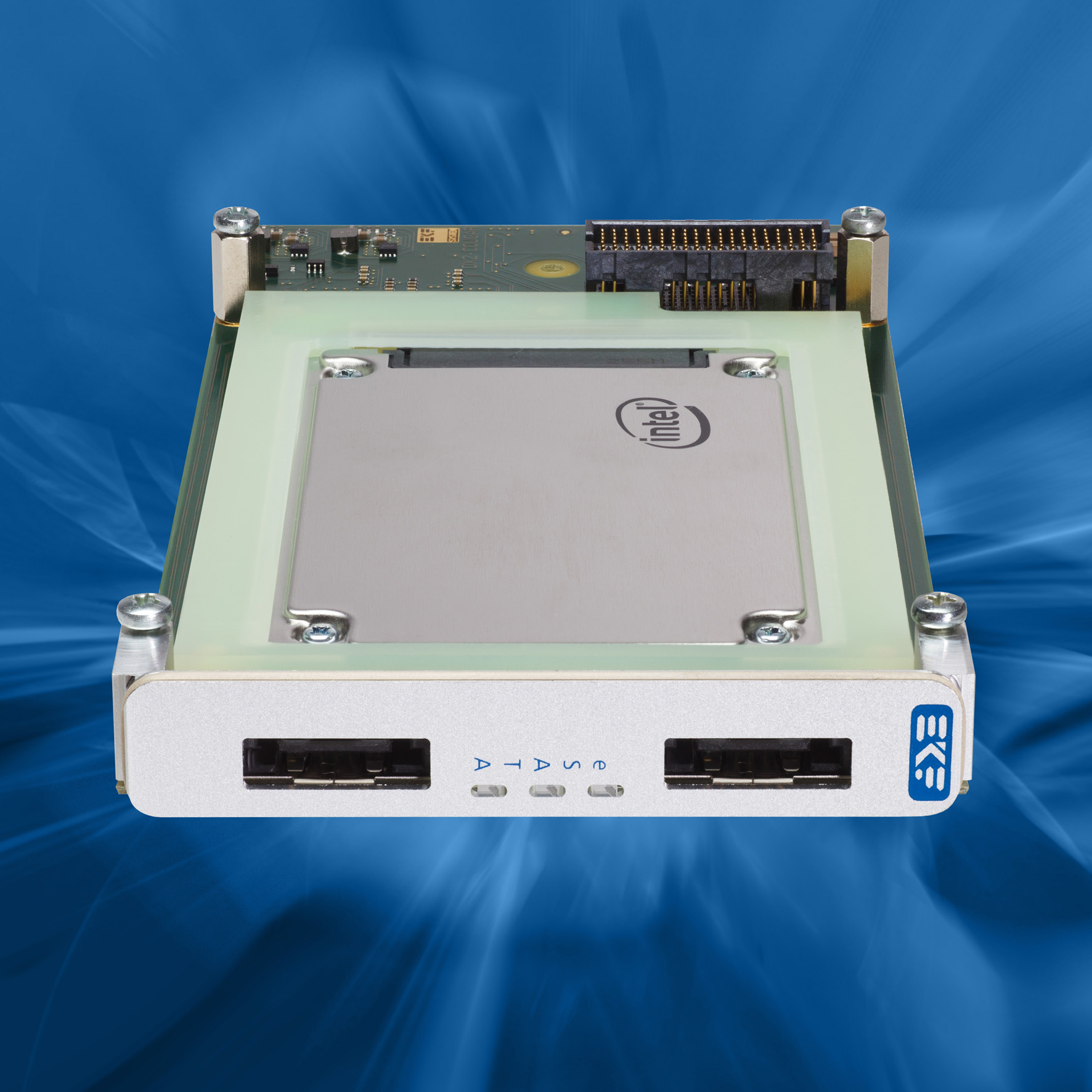

DX2-COUGAR with on-Board SSD - Front Side View


項目
サイズ
ダウンロード
1.
製品情報(英文)
903KB
PDFファイル
