概要
|

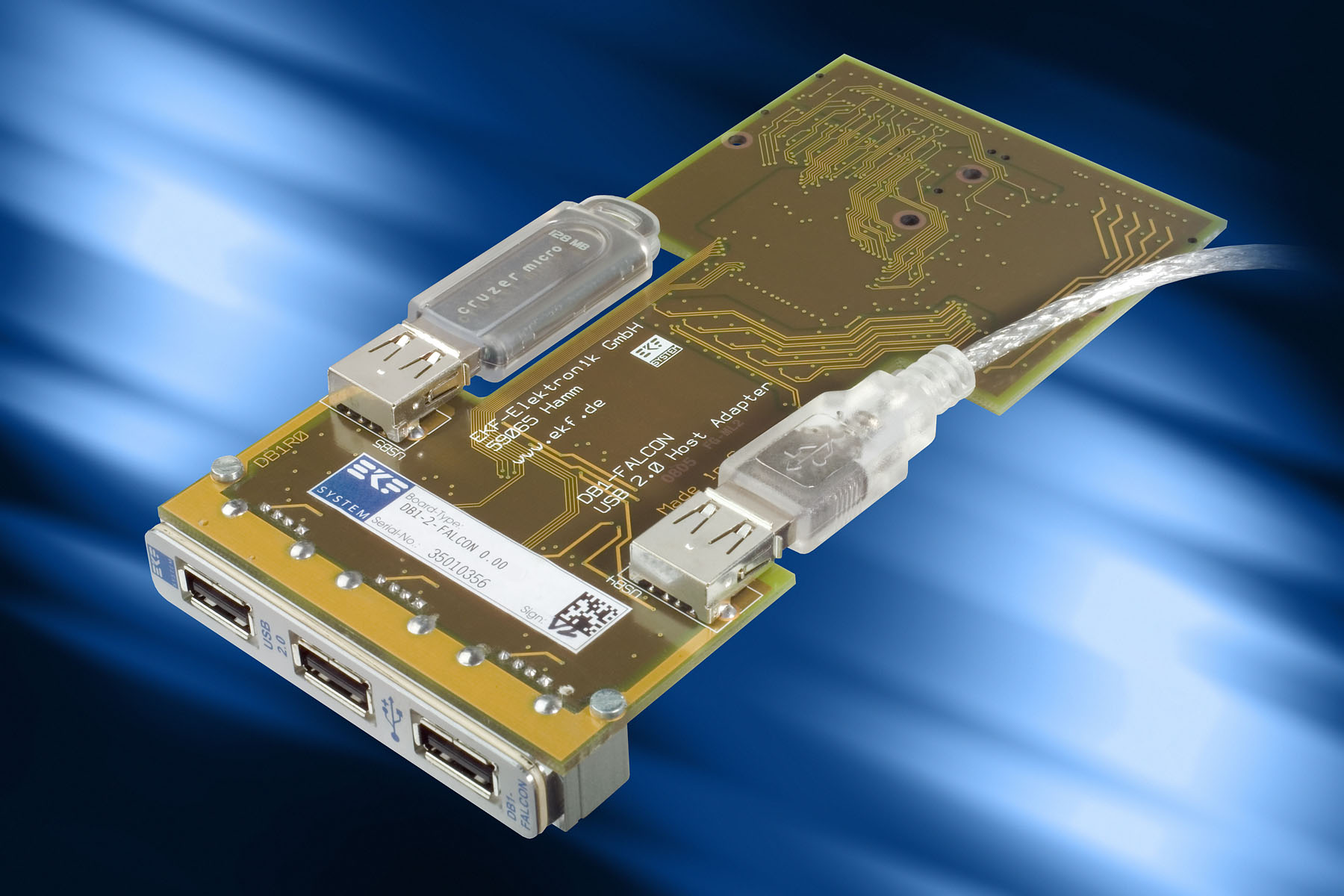

DB1-FALCONは、5ポートUSB2.0ホストコントローラです。PMCメザニンボードは、USB2.0仕様と全速/低速
信号用OHCI仕様と高速データ転送用EHCI仕様に準拠しています。ポートへの転送速度は、高速(480Mbps),
全速(12Mbps), 低速(1.5Mbps)に対応します。 すべてのUSB給電は過電流とショートから保護され、5個のうち3個のUSBはPMCフロントベゼルからアクセス可能です。オプションとしてさらに2個のUSBがシステム用に利用でき、P4コネクタを通じてリアI/Oとして構築する事も可能です。 |
仕様
| 仕様 | |
|---|---|
| モデル名 | DB1-FALCON (PMC USB 2.0 コントローラ) |
| サイズ | PMCメザニンボード149.0ｘ74.0ｍｍ、シングルサイズCMC Envelope IEEE P1386.1 |
| USB | 5ポートルートハブ、過電流対応、データ転送480Mbps、USB2.0、OHCI Rev.1.0a、
EHCI Rev.1.0に準拠 |
| USBポート | USBポート1～3は、フロントコネクタに接続(Type A) USBポート4～5は、オン・ボードのコネクタ(Type A)に接続(オプション) USBポート1～5は、リアI/O用にP4に接続(オプション) |
| PCIインターフェース | 32-bit、33/66MHz、P1386 PMCコネクタP11/P12 |
| 標準電流 | +3.3V+0.17V/-0.1V 0.4 max 消費電流：+5±5% 0.1A max.(外付デバイス無) +Vio 3.3V/5V 0.1A max. |
| 温度条件 | 動作温度0℃〜70℃ 保管温度-20℃～85℃ |
| 環境条件 | 湿度5％～95％、結露なきこと 標高：-300m～3000m 衝撃15g 0.33ms、6g 6ms 振動1g 5-2000Hz MTBF：38年(333,000時間) |
