CompactPCI®2系統接続ディスプレイグラフィックスコントローラ

CV2-LOUNGE

CompactPCI®2系統接続ディスプレイ
グラフィックスコントローラCV2-LOUNGE


TEL:045-331-9201



TOPICS






概要

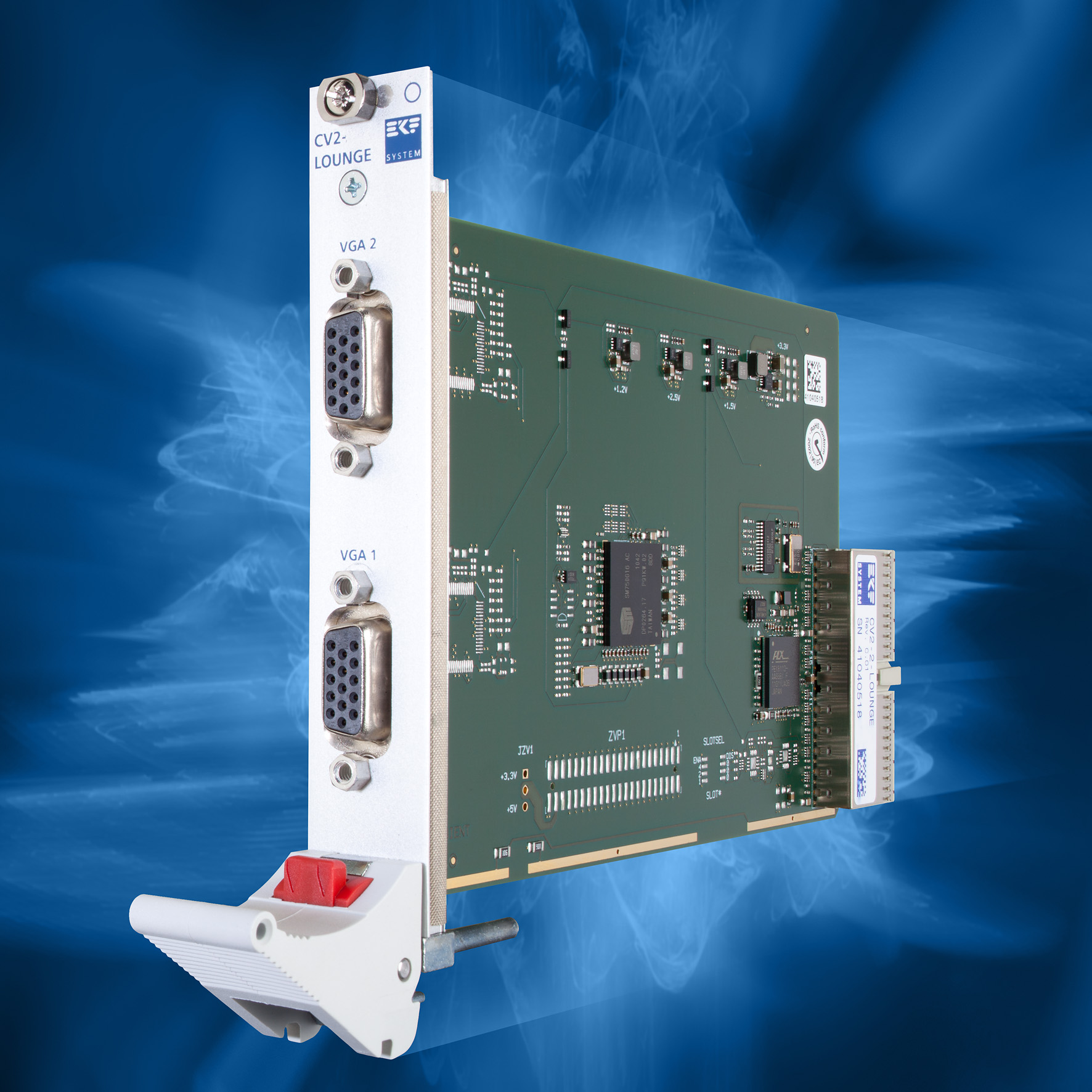

CV2-LOUNGEは、ファンレスアプリケーションに適した2ディスプレイ、低電力グラフィックスプロセッサ搭載の4HP/3U CompactPCI®拡張ボードです。前面パネルには、2つのDVIまたはVGAコネクタを装備できます。最大解像度で1920x1080(シングルディスプレイ)、1600x1200(デュアルディスプレイ)となります。

SM750 LynxExp組込グラフィックスプロセッサは16MB DDRメモリを搭載し、2Dグラフィックアクセラレータと7つの画像レイヤーをサポートします。オプションで、ズームビデオポート端子がビデオキャプチャに使用できます。Windows®とLinuxに対応しています。

ページのトップへ


仕様

仕様
モデル名 CV2-LOUNGE
内容 CompactPCI®拡張ボード32ビット(J1コネクタ)
+5V専用設計(+3.3V不要)
PXI®システム内で使用可能
2系統DVI前面パネルビデオ端子(注文時、VGAに変更可)
SM750 LynxExp組込グラフィックスプロセッサ (Silicon Motion)
16MBビデオDDRメモリ
低消費電力

マルチディスプレイサポート:

デュアル300 MHz DAC(VGA)、最大解像度1920x1080(シングル)、1600x1200(デュアル)
デュアル18ビットDVI出力(TMDSトランスミッタ経由DVI)、最大解像度1920x1080(シングル)、1600x1200(デュアル)
デュアルディスプレイは独立解像度とリフレッシュレート設定


2Dグラフィックアクセラレータ:

128ビット2Dグラフィックエンジン
三元ラスタオペレーション(ROP)、BitBLT、透過BLT、パターンBLT、色拡張、線画
YUV-16/32ビットRGB変換

画像レイヤー:

7階層の画像レイヤーをサポート
2つのハードウェアカーソル、プライマリグラフィック、ビデオ、ビデオアルファ、アルファ、セカンダリグラフィック


スクリーン上の画像の90°、180°、270°回転を可能にするクイック回転機能

ズームビデオポート(オプション):
2x 8ビットポートまたは1x 16ビットビデオキャプチャポート
ITU601およびITU656仕様UV-16/32ビットRGB変換をサポート

Windows®とLinuxソフトウェアに対応
長期供給可能
要望に応じてコーティング、シーリング、アンダーフィル対応
RoHS指令準拠
電源要件:+5.0V、1.0A(標準)1.5A(最大)

最大24GB DDR3L 1600+ ECCメモリコントローラ
最大8GBのDDR3L+ ECCハンダ付メモリ
最大16GBのDDR3L+ ECC SO-DIMMメモリモジュールソケット
