概要

現在でも最も一般的な産業用データ転送方式はRS-232とRS-485での非同期シリアルインタフェースになります。CompactPCIボードのCU4-SOPRANOは4本 のUARTを備えています。ライントランシーバは、RS-232EかRS-485のいずれかに応じて、個別に設定可能です。

クワッドPCI UARTは広く普及している16C550/650シリーズと互換性があります。ドライバは一般的なOSでダウンロードできます。 CU4-SOPRANOは多用な産業用途、データ収集、PXI計測システム、プロセス制御等に適しています。

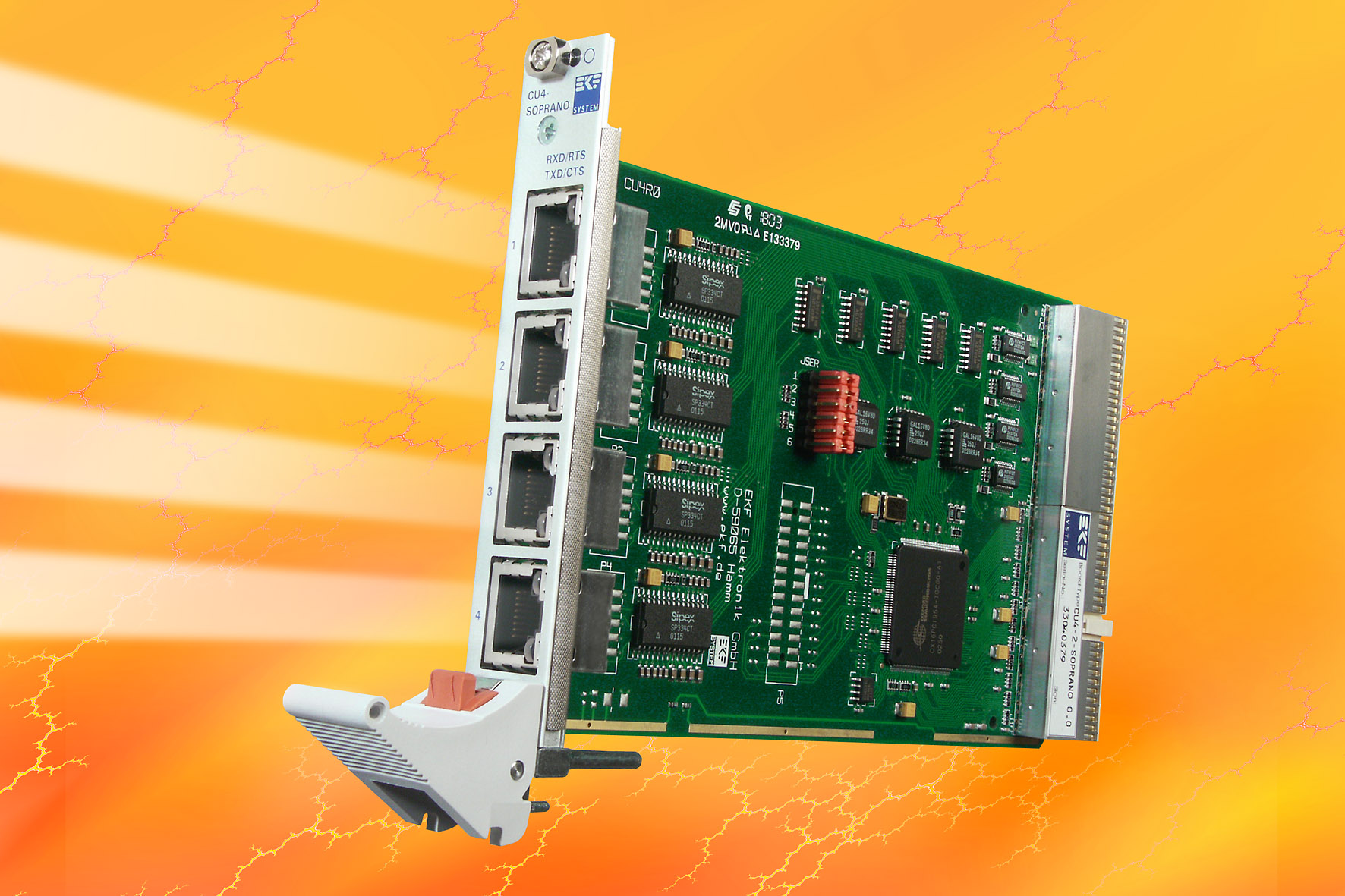

すべてのポートがCU4-SOPRANOのフロントパネルから利用できます。3U高さで、4x RJ45ジャック、シグナルステータス用LEDを備えています。外部アダプタがRJ45、D-Subコネクタから利用できPC COMポートとの互換性を維持します。各ポートは、1つのジャンパでRS-232EかRS-485/422どちらかに応じて、個々のトランシーバ設定ができます。またオプションで4つ全てのUARTチャンネルはTTLレベル信号としてJ2リアコネクタに接続できます。CU9のリアI/OボードとPHYトランシーバモジュール(CU7、CU8シリーズ)の採用で、すべてのポートはリアパネルからも利用可能となります。

ドライバネームはCOM4~COM8等が付けられCU4-SOPRANOのポートに関連付けられます。CU4-SOPRANOの3U(シングルサイズユーロカード)なので6Uでの使用にはフロントパネル拡張キットCR9-ADAPTが利用できます。

ページのトップへ


仕様

仕様
モデル名CU4-SOPRANO
サイズシングルサイズCompactPCIスタイルユーロカード(100x160mm)、フロントパネル4HP(20.3mm)幅
シリアル
インターフェース
非同期、シリアルプロトコル:スタートビット数(1)、データビット数(7か8)、ストップビット数(1か2)、 オプションで偶数/奇数パリティ、230.4Kbpsまでの標準 ビットレートのRS-232E

クワッドPCI UART OX16PCI954は16C550と互換、(さらに16C450、16C650、16C750、16C950)、FIFO 1/16/128バイト、自動ソフトウェアフロー制御(XON/XOFF)、 自動ハードウェアフロー制御(CTS/RTS、DSR/DTR)

RS-232EかRS-485(EIA/TIA-485)全二重(RxD/TxD)、選択可能なデュアルモードトランシーバSP334(RS-232で230.4Kbpsまで対応、 RS-485で921.6Kbps以上対応可能)、2kV ESDプロテクション

フロントパネルの4×RJ45 8極 I/Oコネクタ、RxD/TxD/RTS/CTS用のLEDディスプレイ、必要に応じてRJ45からDB9コネクタの外部アダプタ対応可能

オプションの4×10極ピンヘッダP1~P4、2列2×5、2.54mmピッチ、オプションのフラットケーブルアセンブリで反対側のDB9コネクタとの接続に適しています。(RS-232の選択時PC COMポートと互換)

更に、CU7/CU8のようなPHYモジュールとCU9-BASE リヤIOトランジションの組み合わせで使用するため、すべてのUARTポートはTTLレベルにてJ2コネクタに出力されています。(オプションのみであり、CompactPCI 64bitバススロットでは、J2は省略しなければなりません)

Microsoft®Windows®98/ME/NT4/2000/XPシリアルドライバがダウンロード可能
パラレル
インターフェース
(オプション)
オプションのピンヘッダー2x13極、2.54mmピッチが反対側のDB25コネクタとフラットケーブルアセンブリに接続できます

IEEE-1284 EPPパラレルポート標準に準拠

Microsoft®Windows®98/ME/NT4/2000/XPドライバがダウンロード可能

特別バージョンのCU4-P-SOPRANOがフロントパネルのLPTプリンタポートコネクタD-Sub 25から利用可能
CompactPCI®CPCIバスマスタ32ビット33MHz、+5V VIOインタフェース
リアI/O(オプション)リアI/OモジュールCU9BASE用J2コネクタ(オプション)
消費電流+5V±5%0.4A max.(外部PHYモジュールの消費電力は含みません)
環境・規制 動作温度0℃~+70℃(ご要望に応じて工業用温度範囲に対応)
保管温度:-40℃~85℃、最大5℃/分の温度勾配
湿度5%~95%相対湿度、結露なきこと
標高:-300m~3000m
衝撃15g 0.33ms、6g 6ms
振動1g 5-2000Hz
EC規制:EN55022、EN55024、EN60950-1(UL60950-1/IEC60950-1)、2002/95/EC(RoHS)
MTBF 39年(350,000時間)
