AXP-GP02画像
 PLUG MAGIC Series

GP-IBアダプタカード
AXP-GP02　　（販売終了品）

　AXP-PI02 は、PC カード(JEIDA/PCMCIA/PC Card Standard)規格に準拠したGP-IBインタ－フェースカードです。システムコントローラ、トーカ・リスナモードの機能を備えています

製品の特長 製品の仕様 製品のラインナップ 製品に関するサポート

特長
  • VisualC++、VisualBasic、Delphi各言語のサンプルソースが準備されておりますので、アプリケーションソフトの作成が容易です。
  • ＡＰＩリファレンスヘルプが付属していますので、コーディング作業中にオンラインで参照できます。
  • 動作確認用ユ－ティリティが付属しています。

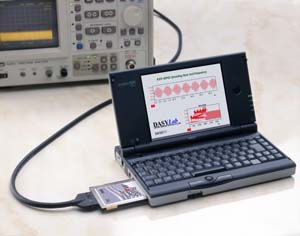

AXP-GP02を用いてポータブルＰＣと計測器を接続する例

モバイル計測例

仕様
バス規格 PC Card Standard準拠 16bit PC Cards
入出力形式 IEEE-488(GPIB)準拠
チャンネル数 １チャンネル
インターフェイス機能 SH1, AH1, T5/TE5, L3/LE3, SR1/RL1, PP1/PP2, DC1/DT1, C1, C2, C3, C4, C5
使用コントローラ テキサスインスツルメンツ TMS99C14A相当品
データバッファ 75160/75161相当品
転送速度 40 KByte/sec
I/Oアドレス 連続８アドレス占有
割り込み １点
動作電圧 ＋5V
消費電流 700mA(MAX)
動作温度範囲 +5℃～+50℃
外形寸法 PC カードTypeⅡサイズ準拠：54mm×85.6mm×5mm
対応OS Windows95/98/ME/2000/XP/Vista
対応開発言語 Microsoft Visual C++,Microsoft Visual C#,Microsoft Visual Basic
Borland Delphi
付属品 GP-IPケーブル 片側GP-IB標準コネクタ(長さ約1M)

ラインナップ
製品一覧
AXP-GP02GP-IBアダプタカード 販売終了品
オプション
II-001/1MGP-IBケーブル(1m)
II-001/2MGP-IBケーブル(2m)
II-001/4MGP-IBケーブル(4m)
関連製品
DASYLab9.0J計測・制御ソフトウェア(AXP-GP02用モジュール・実用アプリケーション付き)
